Bosch Rexroth EFC3610 22K0 [61/478] Обзор преобразователя частоты
![Bosch Rexroth EFC3610 22K0 [61/478] Обзор преобразователя частоты](/views2/1567592/page61/bg3d.png)
I/I
ном.
% Процентная доля номинального выходного тока
f
ШИМ
ШИМ или несущая частота

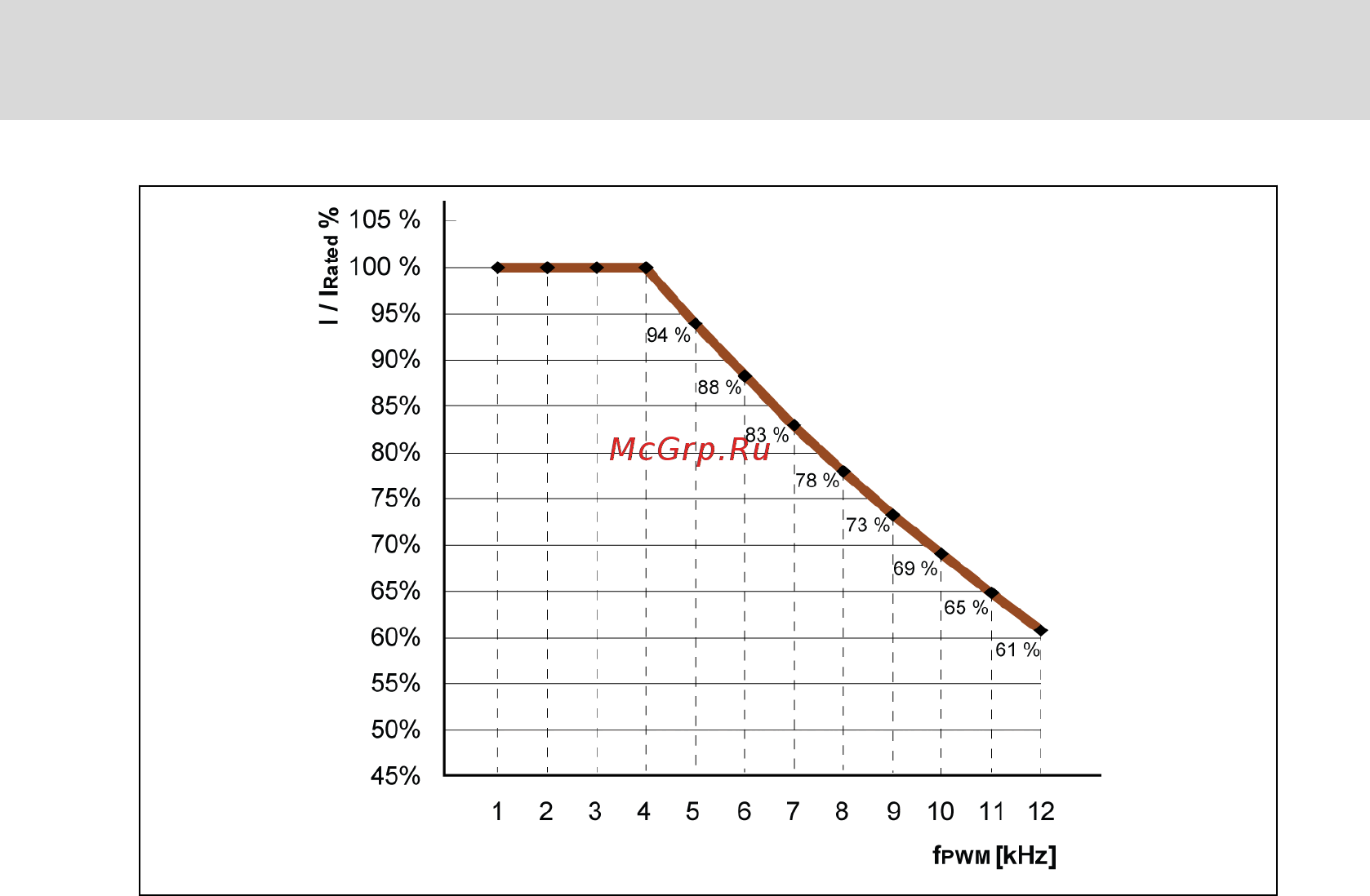

Рис. 6-5: Снижение параметров и несущая частота для моделей 30K0...90K0 (ND and HD)
Серия EFC x610 Bosch Rexroth AG
Обзор преобразователя частоты
DOK-RCON03-EFC-X610***-IT05-RU-P
29/445
