12.9.8 Отображение состояния ПИД
Код Название Диапазон настройки
По умол-
чанию
Мин. Атриб.
E4.32
Ширина зоны определения расчетно-
го значения ПИД
0,01...100,00 1,00 0,01 Пуск
E2.01 Настройка выхода DO1
18: Достижение опор-
ного расчетного зна-
чения ПИД
1 –
Оста-
нов
E2.15 Выбор выхода реле 1 1 –
Оста-
нов
H8.20 Настройка выхода EDO 1 –
Оста-
нов
H8.21
Расширенный выбор релейного выхо-
да
1 –
Оста-
нов
H9.00
Расширенный выбор релейного выхо-
да 1
0 –
Оста-
нов
H9.01
Расширенный выбор релейного выхо-
да 2
0 –
Оста-
нов
H9.02
Расширенный выбор релейного выхо-
да 3
0 –
Оста-
нов
H9.03
Расширенный выбор релейного выхо-
да 4
0 –
Оста-
нов
[E4.32] «Ширина зоны определения расчетного значения ПИД» используется
для задания допусков между [d0.70] «Опорным расчетным значением ПИД»
и [d0.71] «Расчетным значением обратной связи ПИД». Когда разница между
опорными значениями и значениями обратной связи находится в пределах
полосы обнаружения, сигнал достижения значения активируется через
выход DO1.
Задайте [E4.32] = │[d0.70] - [d0.71]│/[d0.70] x 100 %

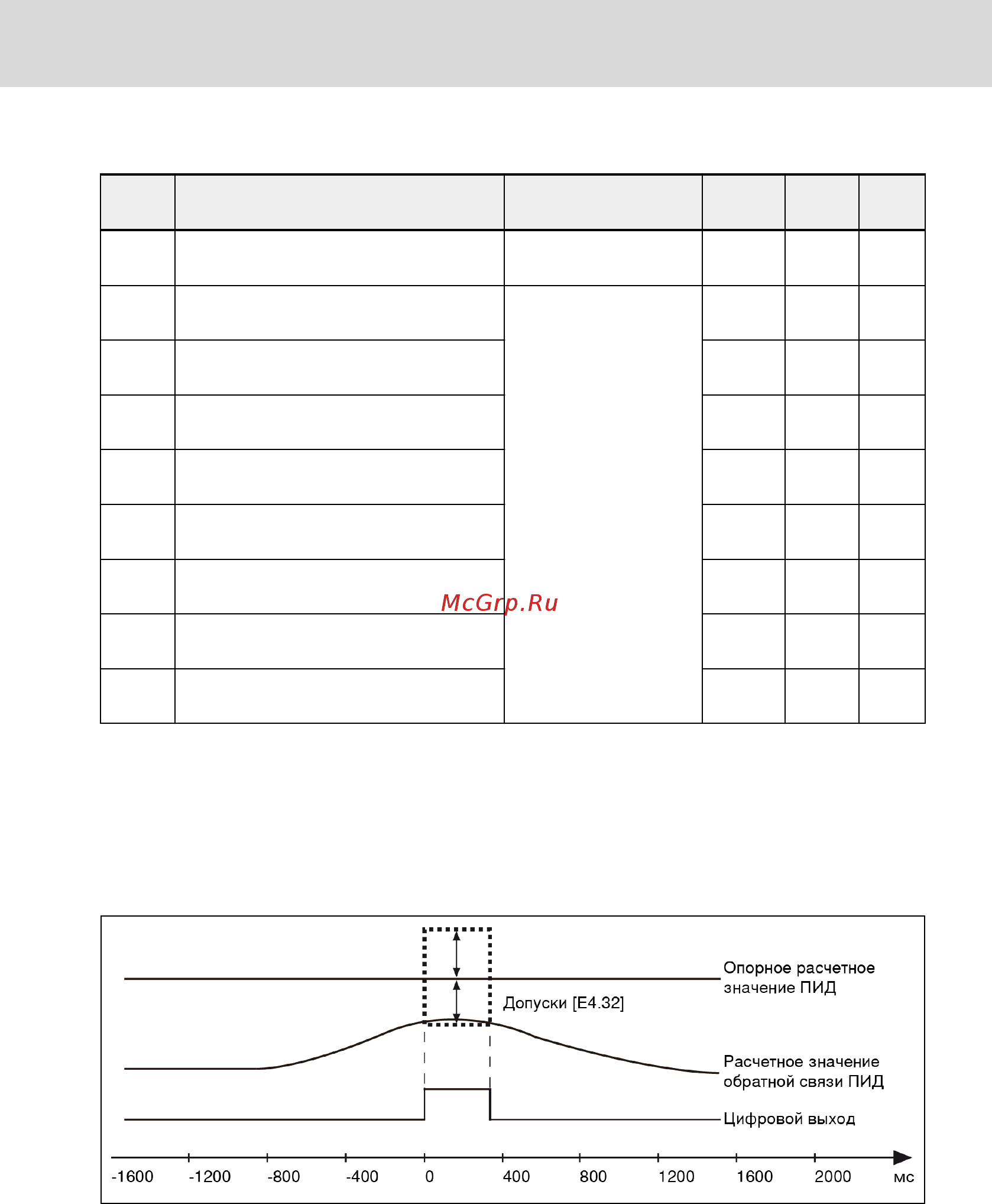

Рис. 12-48: Ширина зоны определения расчетного значения ПИД
Серия EFC x610 Bosch Rexroth AG
Функции и параметры
DOK-RCON03-EFC-X610***-IT05-RU-P
219/445
