8.3 Клеммы
8.3.1 Силовые клеммы

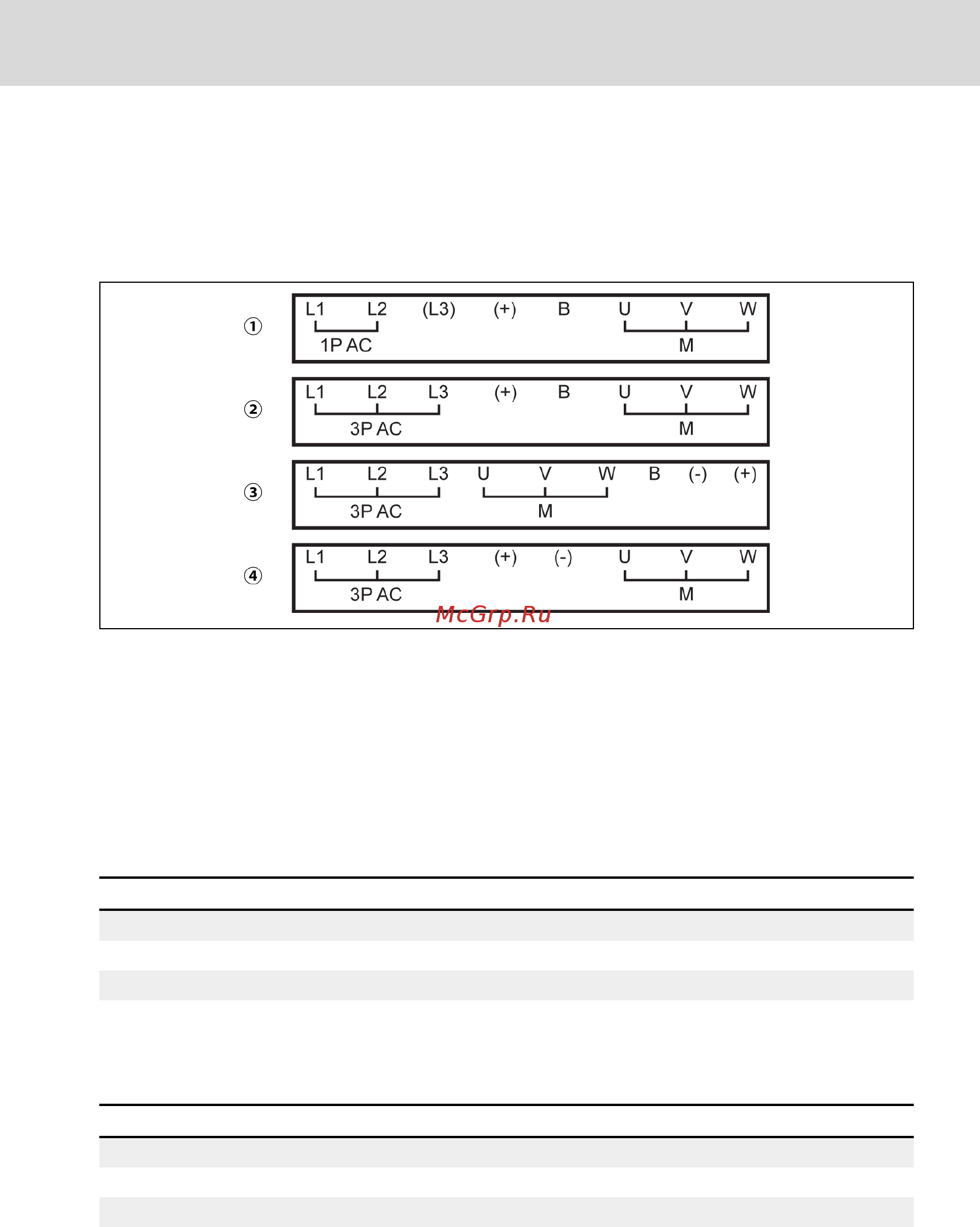

Рисунок клемм питания
① 1 фаза, 200 В перем.
тока 0K40...2K20
② 3 фазы, 400 В перем.
тока 0K40...4K00
③ 3 фазы, 400 В перем.
тока 5K50...22K0
④ 3 фазы, 400 В перем.
тока 30K0...90K0
1 фаза перем.тока: однофазное напряже-
ние питания перем.то-
ка
3 фазы перем.тока: трёхфазное напряже-
ние питания перем.то-
ка
M: для трёхфазного под-
ключения двигателя
Рис. 8-4: Силовые клеммы
Описание силовых клемм
Клемма
Описание
L1, L2 Входные клеммы сетевого питания
U, V, W Выходные клеммы преобразователя
B Клемма внешнего тормозного резистора
(+) Положительная клемма шины пост. тока
Табл. 8-5: Описание клемм питания 1 фаза, 200 В перем. тока
Клемма Описание
L1, L2, L3 Входные клеммы сетевого питания
U, V, W Выходные клеммы преобразователя
B Клемма внешнего тормозного резистора
Серия EFC x610 Bosch Rexroth AG
Подключение преобразователя частоты
DOK-RCON03-EFC-X610***-IT05-RU-P
49/445
