Bosch Rexroth EFC3610 22K0 [274/478] Автонастройка параметров двигателя
![Bosch Rexroth EFC3610 22K0 [274/478] Автонастройка параметров двигателя](/views2/1567592/page274/bg112.png)

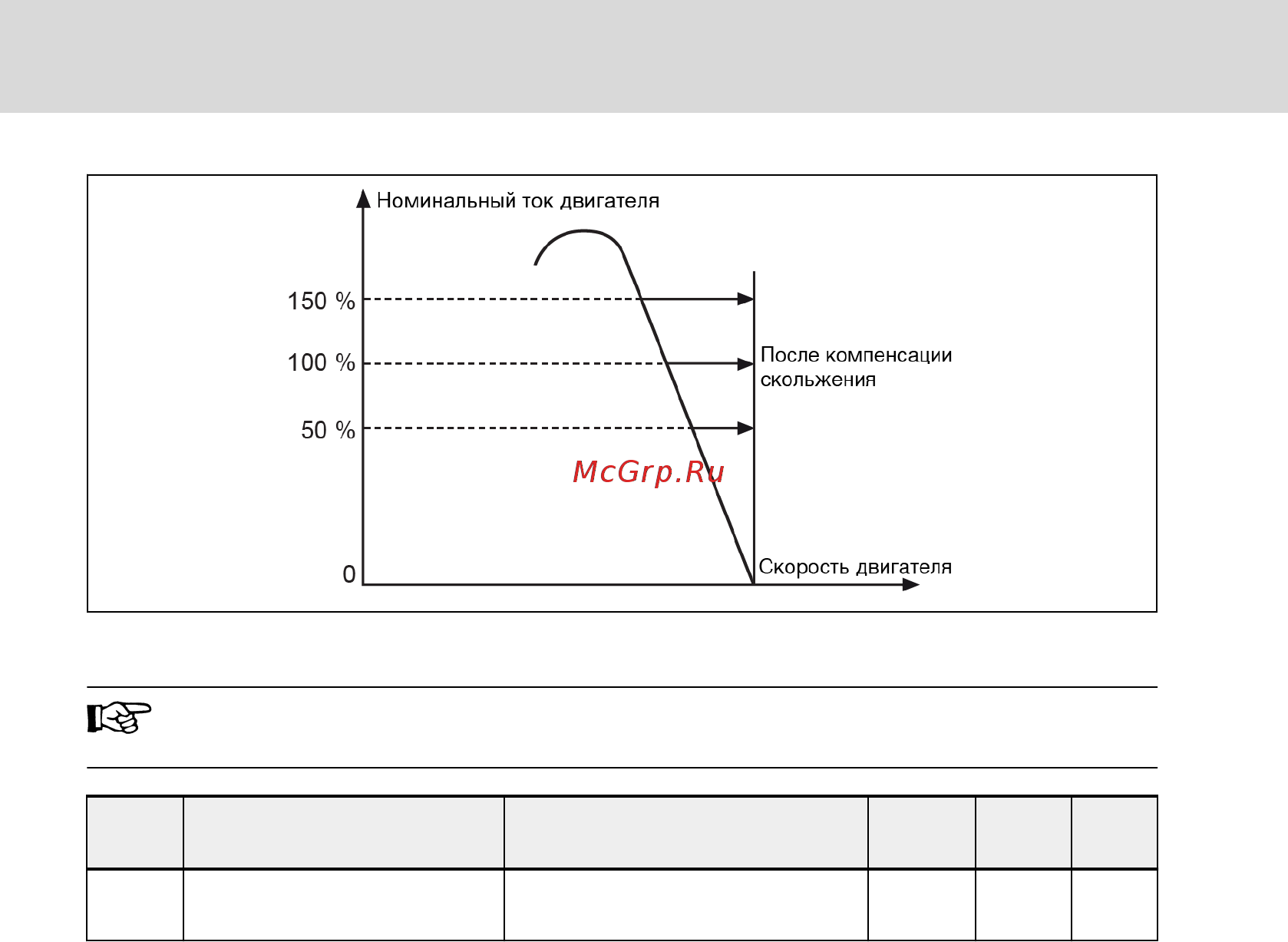

Рис. 12-58: Компенсация частоты скольжения
Если компенсация частоты скольжения чрезвычайно велика, ско-
рость двигателя может превысить синхронную скорость.
Код Название Диапазон настройки
По умол-
чанию
Мин. Атриб.
C1.12
Номинальная частота сколь-
жения двигателя
0,00...20,00 Гц DOM 0,01 Пуск
По умолчанию этот параметр задается автоматически в соответствии с базо-
выми параметрами двигателя. Значение может быть отрегулировано следую-
щими уравнениями:
● n
s
= f
n
x 60 / p
● s = (n
s
- n
n
) / n
s
● fs = s x f
n
n
s
: синхронная скорость; f
n
: номинальная частота
p: количество пар полюсов; s: номинальное скольжение
n
n
: номинальная скорость; f
s
: номинальная частота скольжения
Автонастройка параметров двигателя
Описание функции
Когда двигатель настроен согласно параметрам на фирменной табличке, пре-
образователь частоты может работать в режиме управления V/f. Кроме того,
на основе данных на фирменной табличке автоматически рассчитываются
следующие параметры:
Bosch Rexroth AG
Функции и параметры
Серия EFC x610
242/445
DOK-RCON03-EFC-X610***-IT05-RU-P
