Примечания к клеммам шины пост. тока
Шина пост. тока подключается параллельно
FENL Дроссель питания
FC
a
Преобразователь частоты а
FC
b
Преобразователь частоты b
F Предохранитель
MC
a
Магнитный контактор a
MC
b
Магнитный контактор b
M
a
Двигатель a
M
b
Двигатель b

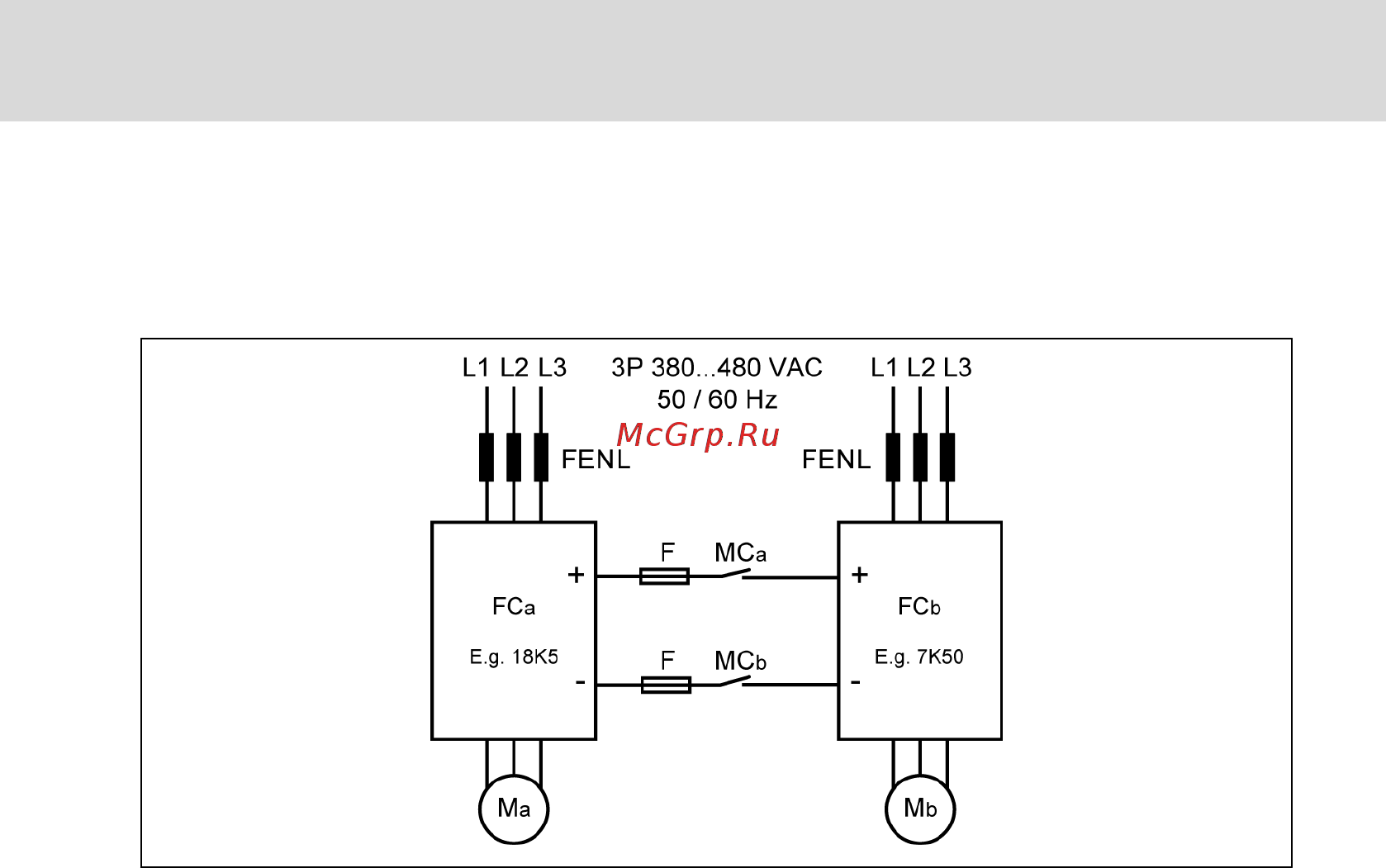

Рис. 8-7: Шина пост. тока подключается параллельно
Условия параллельного подключения шины пост. тока
● При описанном выше стандартном способе применения FC
b
работает в ре-
жиме выработки электроэнергии, а FC
a
работает в режиме двигателя. Но-
минальная мощность FC
a
должна быть на 3 уровня выше номинальной
мощности FC
b
.
Например, если FC
b
это 7K50, FC
a
должен быть 18K5 (11K0 и 15K0 находят-
ся между ними)
● Напряжение шины пост. тока находится в указанном диапазоне: 457...745
В.
● Используйте дроссель питания.
● Выбирайте предохранители в соответствии с FC
b
, которые работают в ге-
нераторном режиме, см. гл. "Характеристики предохранителя шины пост.
тока" на стр. 55.
● Используйте внешний тормозной резистор, чтобы напряжение шины пост.
тока находилось в нормальном диапазоне, особенно если преобразова-
тель работает с малой, а не с полной нагрузкой.
● Сначала включите сетевое питание преобразователей частоты, а затем
замкните MC
a
и MC
b
после того, как активируются их светодиодные дисп-
леи. Контакторы MC
a
и MC
b
будут отключены соответствующим релейным
Серия EFC x610
Bosch Rexroth AG
Подключение преобразователя частоты
DOK-RCON03-EFC-X610***-IT05-RU-P
51/445
