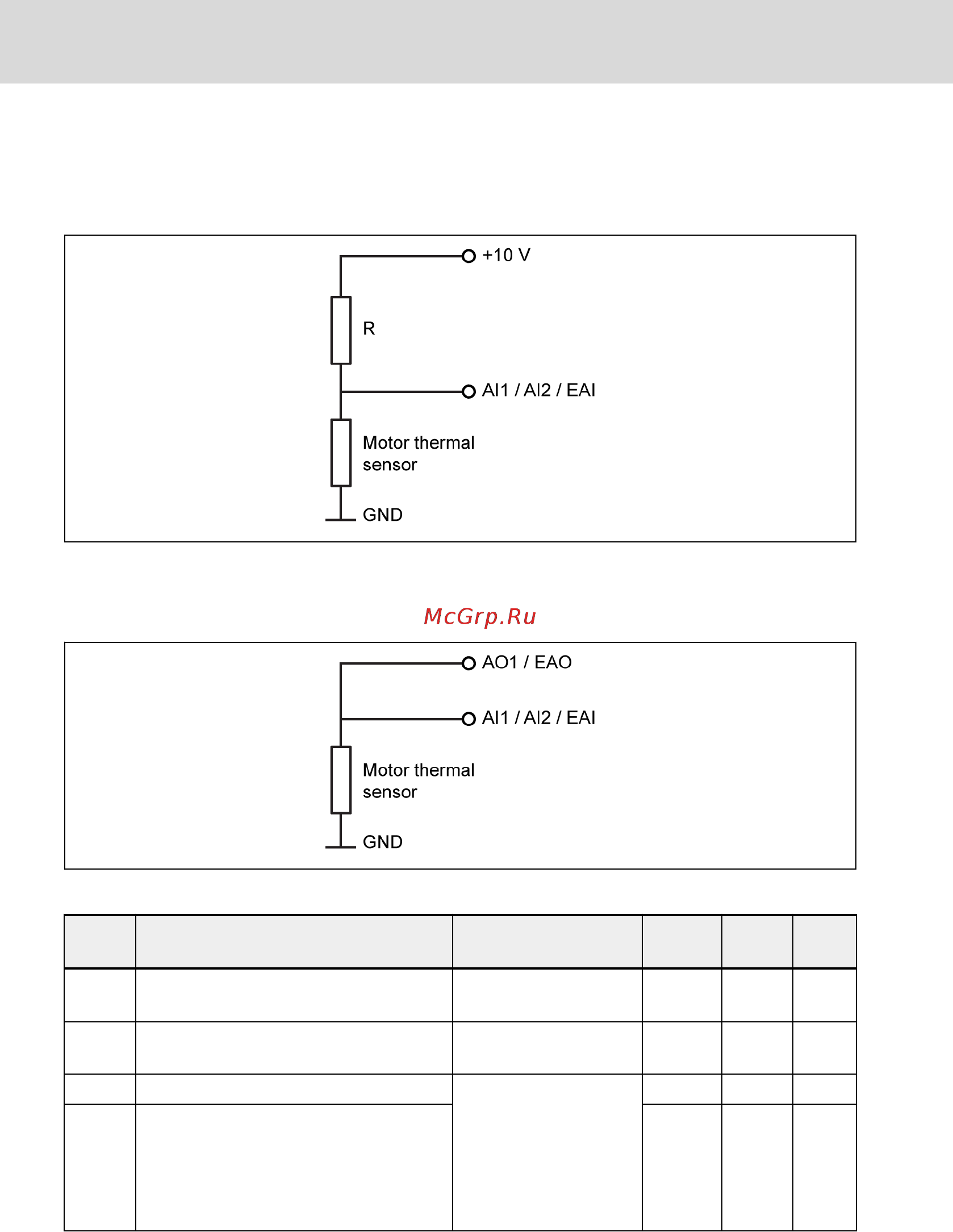

Тепловая защита двигателя с помощью датчика температуры
Для датчика температуры с источником напряжения используйте клеммы +10
В, AI1 / AI2 / EAI и GND преобразователя частоты.
Рис. 12-56: Датчик температуры с источником напряжения
Для датчика температуры с источником тока используйте клеммы AO1 / EAO,
AI1 / AI2 / EAI и GND преобразователя частоты.
Рис. 12-57: Датчик температуры с током питания
Код Название Диапазон настройки
По умол-
чанию
Мин. Атриб.
E1.60 Канал датчика температуры двигателя 0...3 (0: Неактивн.) 0 –
Оста-
нов
C1.72 Тип термодатчика двигателя 0, 2, 3 0 –
Оста-
нов
E1.35 Режим входа AI1 0: 0...20 мА
1: 4...20 мА
2: 0…10 В
3: 0...5 В
4: 2…10 В
2 – Пуск
E1.40 Режим входа AI2 1 – Пуск
Bosch Rexroth AG
Функции и параметры
Серия EFC x610
238/445
DOK-RCON03-EFC-X610***-IT05-RU-P
