12.9.5 ПИД-регулирование подачи вперёд

Код Название Диапазон настройки

По

умол-

чанию

Мин. Атриб.

E4.19

PID подача вперёд динамический

предел

0,00...100,00 % 10,00 0,01 Пуск

E4.20 PID подача вперёд предел сдвиг 0,00...100,00 % 2,00 0,01 Пуск

E4.33 PID подача вперёд настройка 0: неакт.; 1: Активн. 0 -

Оста-

нов

Функция ПИД-регулирования подачи вперёд управляет этапом процесса пу-

тём коррекции настройки выходной частоты сигналом подстройки от выхода

ПИД. Перед использованием этой функции пользователям необходимо за-

дать [E4.00] ≠ 0 и задать E4.33 в соответствии со следующим выбором:

0: ПИД подача вперёд неактивн. Если [E4.00] ≠ 0, заданная частота определ-

яется выходом ПИД.

1: ПИД подача вперёд активировать. Если [E4.00] ≠ 0, заданная частота опре-

деляется результатом выхода ПИД плюс настройкой частоты сети; заданная

частота определяется параметром E0.00 "Первый источник настройки часто-

ты" и достигается через модуль Acc / Dcc.

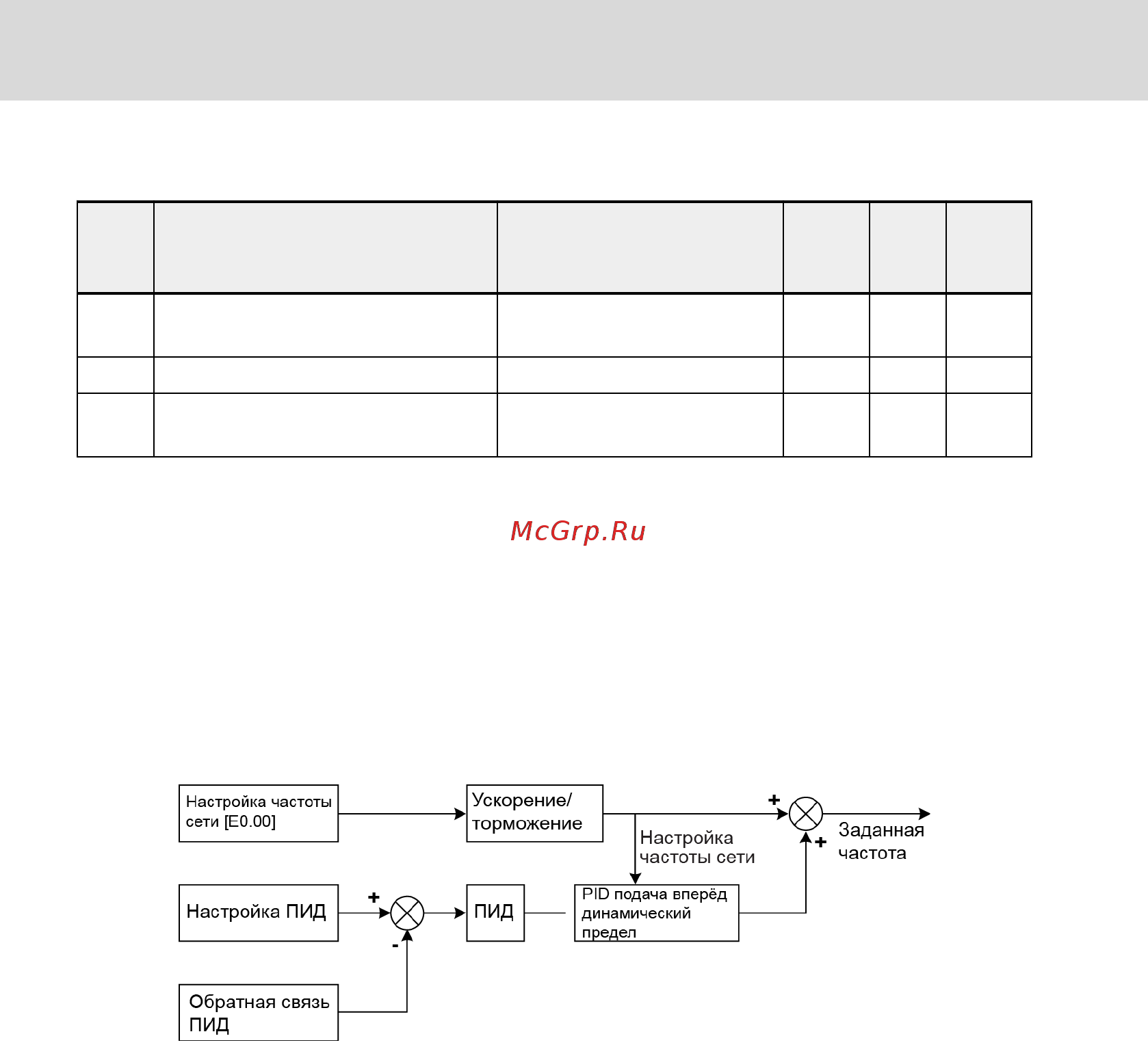

Рис. 12-46: ПИД подача вперёд

Параметры E4.19 и E4.20 используются для ограничения значения ПИД-регу-

лирования подачи вперёд. E4.19 - это процент от частоты сети, а E4.20 - про-

цент от параметра E0.08.

Таким образом, диапазон частоты ПИД подачи вперёд:

-Мин{[E4.19] ╳ частота сети + [E4.20] ╳ [E0.08], [E0.09]}…мин{[E4.19] ╳ ча-

стота сети + [E4.20] ╳ [E0.08], [E0.09]}
