Bosch Rexroth EFC3610 22K0 [352/478] Область параметров pkw
![Bosch Rexroth EFC3610 22K0 [352/478] Область параметров pkw](/views2/1567592/page352/bg160.png)
Выход Выход главного
Вход Вход главного
ID Идентификатор параметра
IND Отметка индекса параметра
VALUE Значение параметра
CW Управляющее слово
SW Слово состояния
REF Уставка/настройка частоты
ACT Фактическая выходная частота

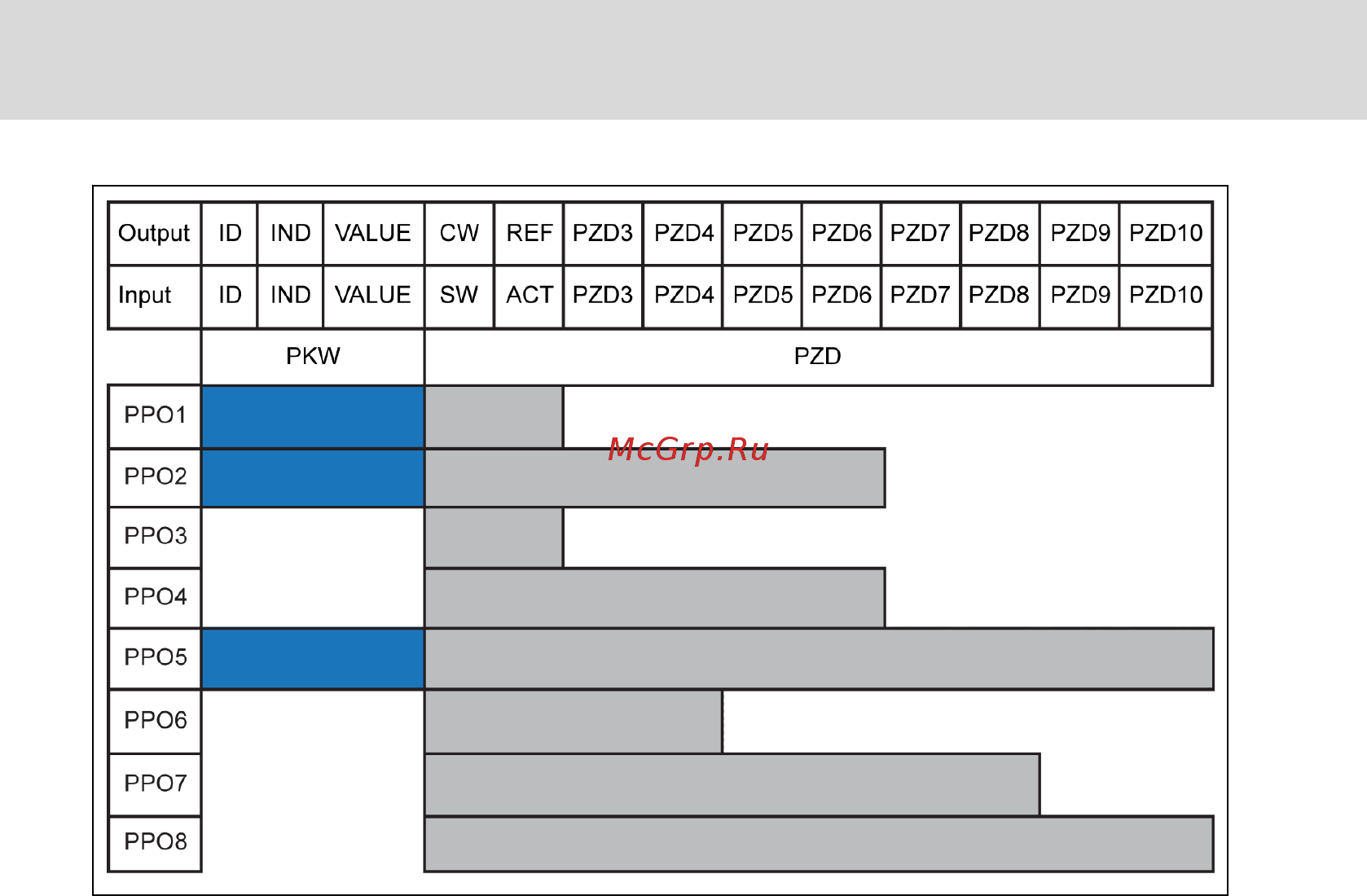

Рис. 14-2: Тип телеграммы PPO
Область параметров PKW
Описание области параметров PKW
Эта область данных состоит из ID, IND, VALUE_high и VALUE_low, как показано
на рисунке ниже. Они используются для чтения или изменения параметров
преобразователя частоты, при этом за один раз может быть считан или изме-
нен только один параметр. Битовое определение каждого конкретного слова
в области PKW, когда главное устройство отправляет запрос, а вспомогатель-
ное отвечает, показано в таблице ниже. Если преобразователь частоты не в
состоянии выполнить команду запроса области PKW, код ошибки будет воз-
вращен главному устройству в VALUE_low. Подробности см. в Табл. 14-33 "Ко-
ды ошибок области PKW" на стр. 323.
Bosch Rexroth AG
Связь
Серия EFC x610
320/445
DOK-RCON03-EFC-X610***-IT05-RU-P
