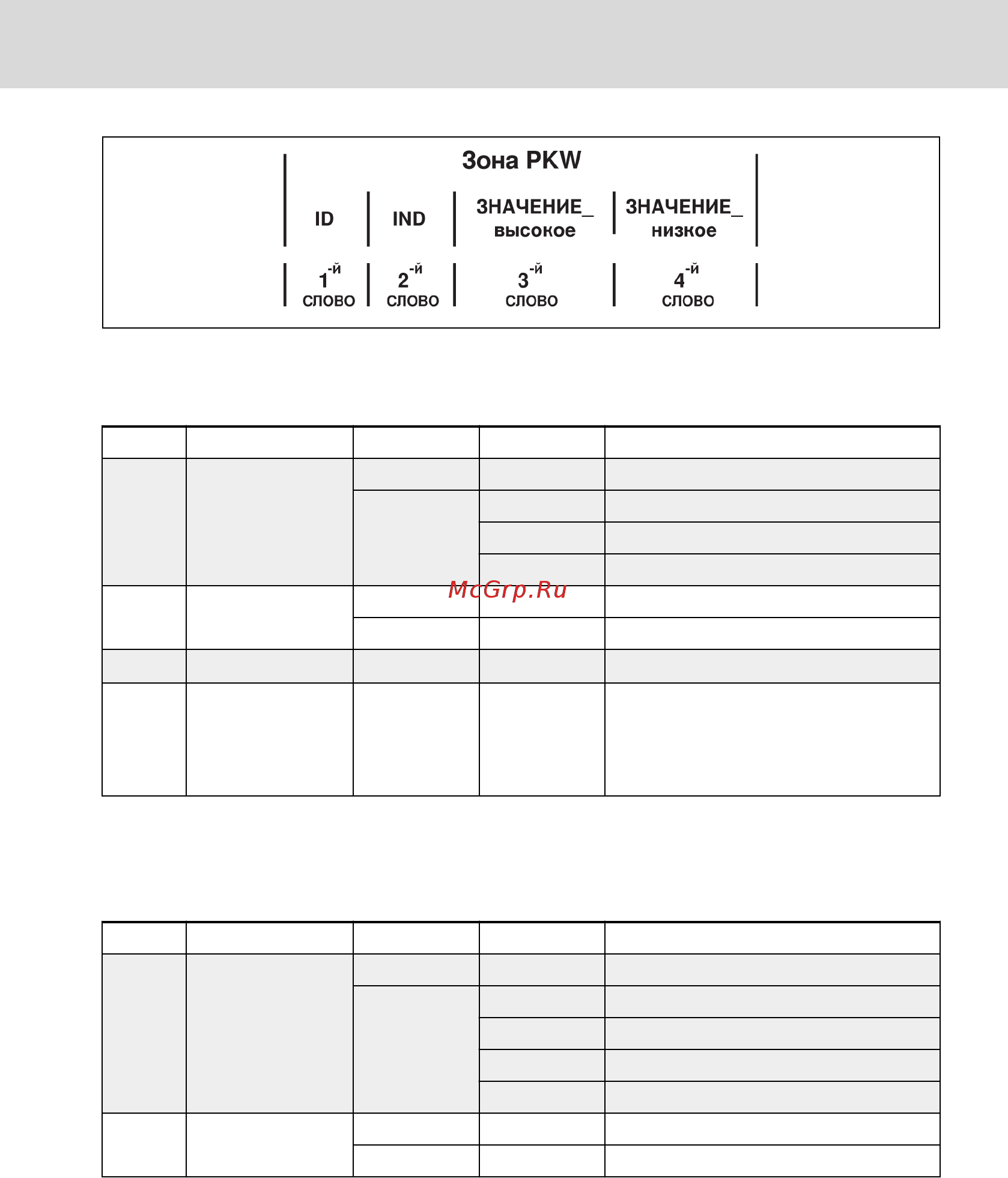

Рис. 14-3: Формат данных области PKW
Кадр данных запроса в области PKW
Слово Идентификатор бит Значение Описание
1
-й
ID
15...8 00H Зарезервировано
7...0
00H Нет запроса
01H Считывание
02H Запись
2
-й
IND
15...8 xxH № группы для параметра
7...0 xxH № индекса для кода функции в группе
3
-й
VALUE_high 15...0 00H Зарезервировано
4
-й
VALUE_low 15...0 xxxxH
Для запроса на чтение: Не исполь-
зуется
Для запроса на запись: Значение па-
раметра
Табл. 14-31: Кадр данных запроса в области PKW от главного устройства к подчиненно-
му
Кадр данных ответа в области PKW
Слово
Идентификатор бит Значение Описание
1
-й
ID
15...8 00H Зарезервировано
7...0
00H Нет запроса
01H Чтение успешно
02H Запись успешна
07H Ошибка
2
-й
IND
15...8 xxH № группы для параметра
7...0 xxH № индекса для кода функции в группе
Серия EFC x610 Bosch Rexroth AG
Связь
DOK-RCON03-EFC-X610***-IT05-RU-P
321/445
