6.2.2 Снижение электрических характеристик
Снижение характеристик и температура окружающей среды
Температура окружающей среды преобразователя частоты EFC x610: в диа-
пазоне -10...55 °С. Если температура окружающей среды выходит за пределы
этого диапазона, установить и эксплуатировать преобразователь частоты бу-
дет невозможно даже при дополнительном снижении рабочих параметров.
● Если температура окружающей среды находится в диапазоне -10...45 °С,
необходимость в снижении параметров отсутствует.
● Если температура окружающей среды находится в диапазоне 45...55 °С,
необходимо выполнить снижение параметров, как показано на рисунке
ниже.
f
Ta
Коэффициент использования
мощности
Ta_work Диапазон температуры окру-
жающей среды для работы
с номинальными параметрами
Ta_work_red Диапазон температуры окру-
жающей среды для работы со
сниженными параметрами

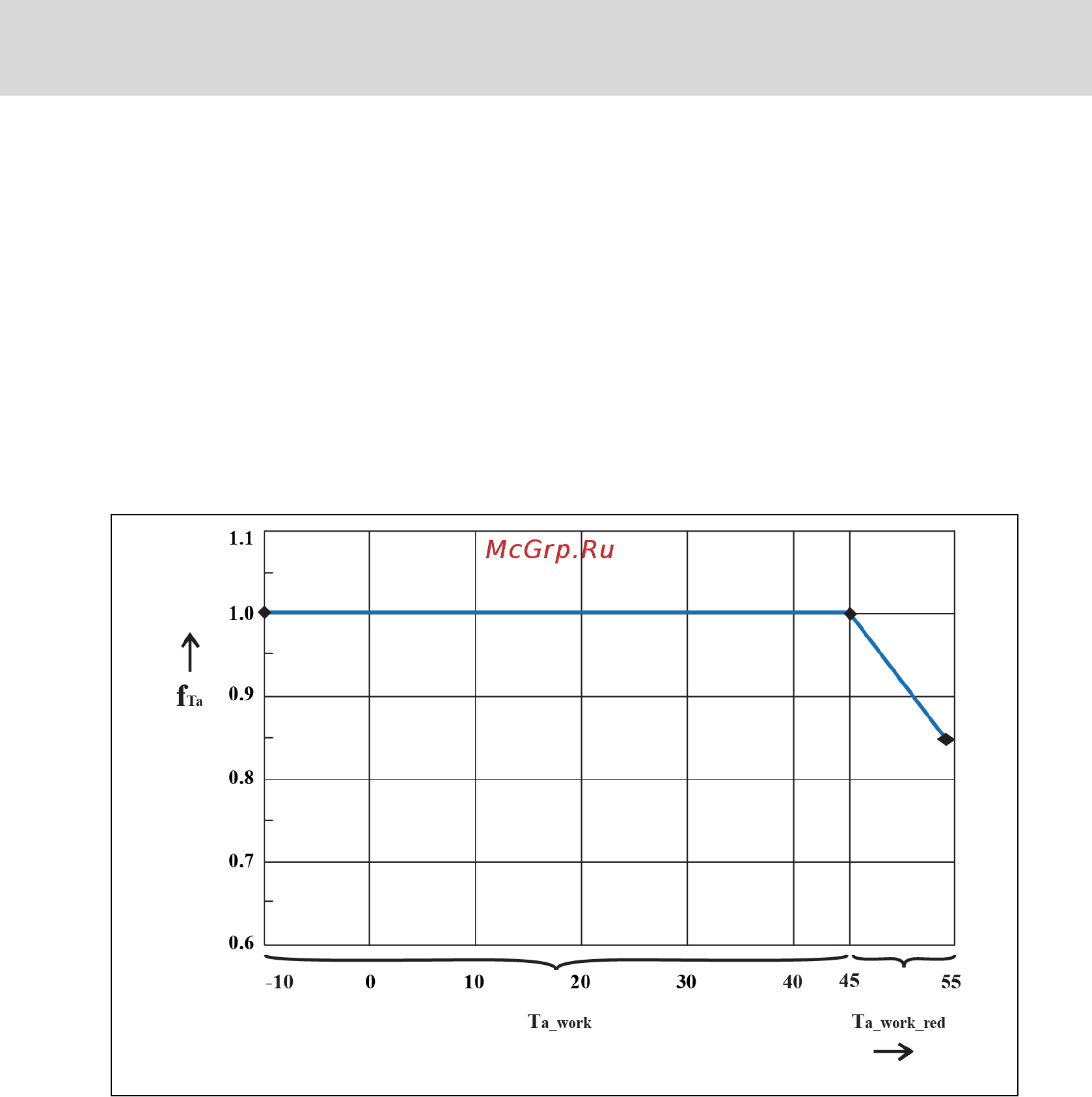

Рис. 6-1: Снижение параметров и температура окружающей среды (°С)
Серия EFC x610
Bosch Rexroth AG
Обзор преобразователя частоты
DOK-RCON03-EFC-X610***-IT05-RU-P
25/445
