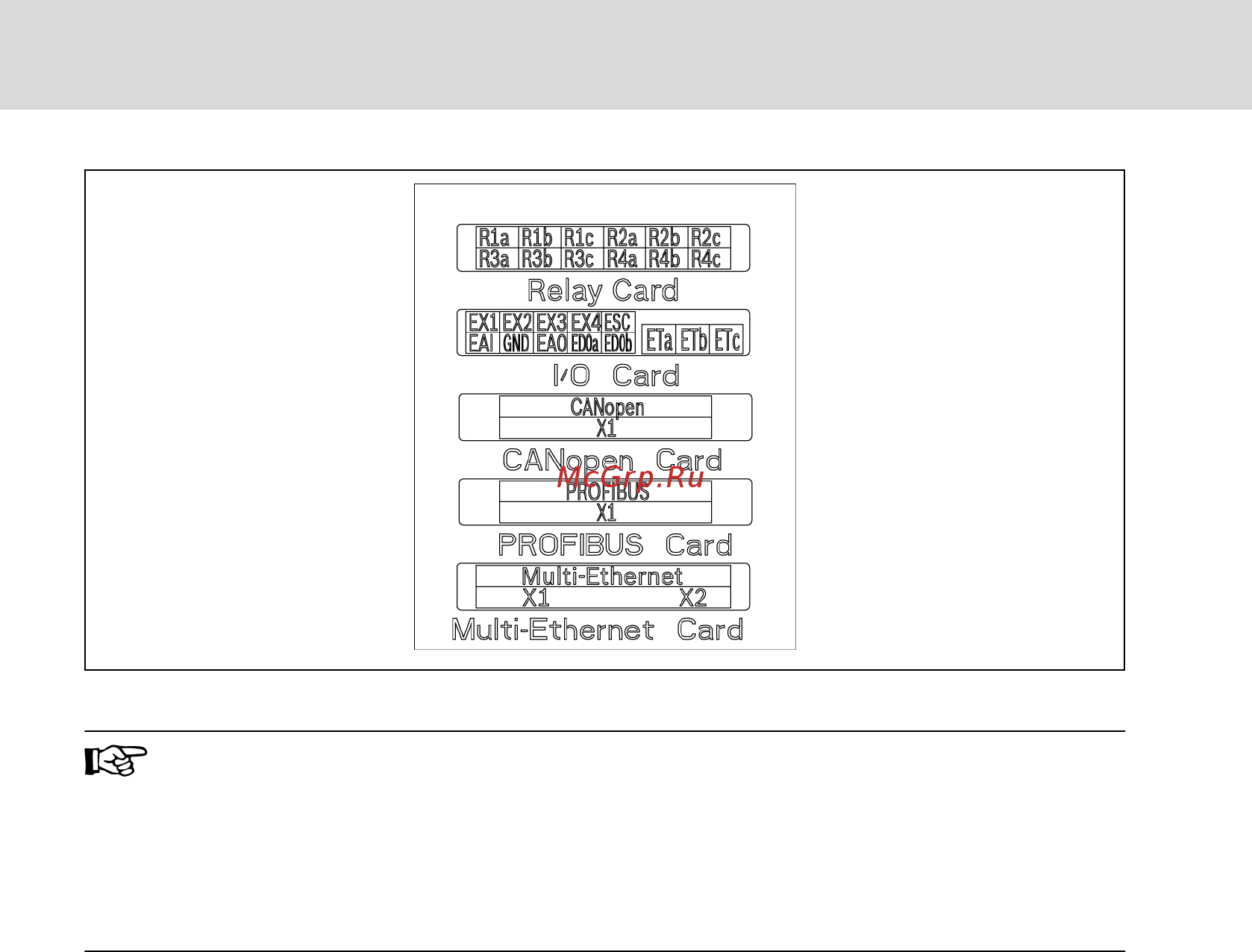

Рис. 15-8: Ярлыки клемм плат расширения
● На каждом модуле можно смонтировать максимум две платы
расширения.
● Платы расширения в двух слотах НЕ ДОЛЖНЫ быть одинаковы-
ми.
● ТОЛЬКО ОДИН тип платы связи можно установить в один мо-
дуль плат расширения.
Bosch Rexroth AG
Принадлежности
Серия EFC x610
336/445
DOK-RCON03-EFC-X610***-IT05-RU-P
