7

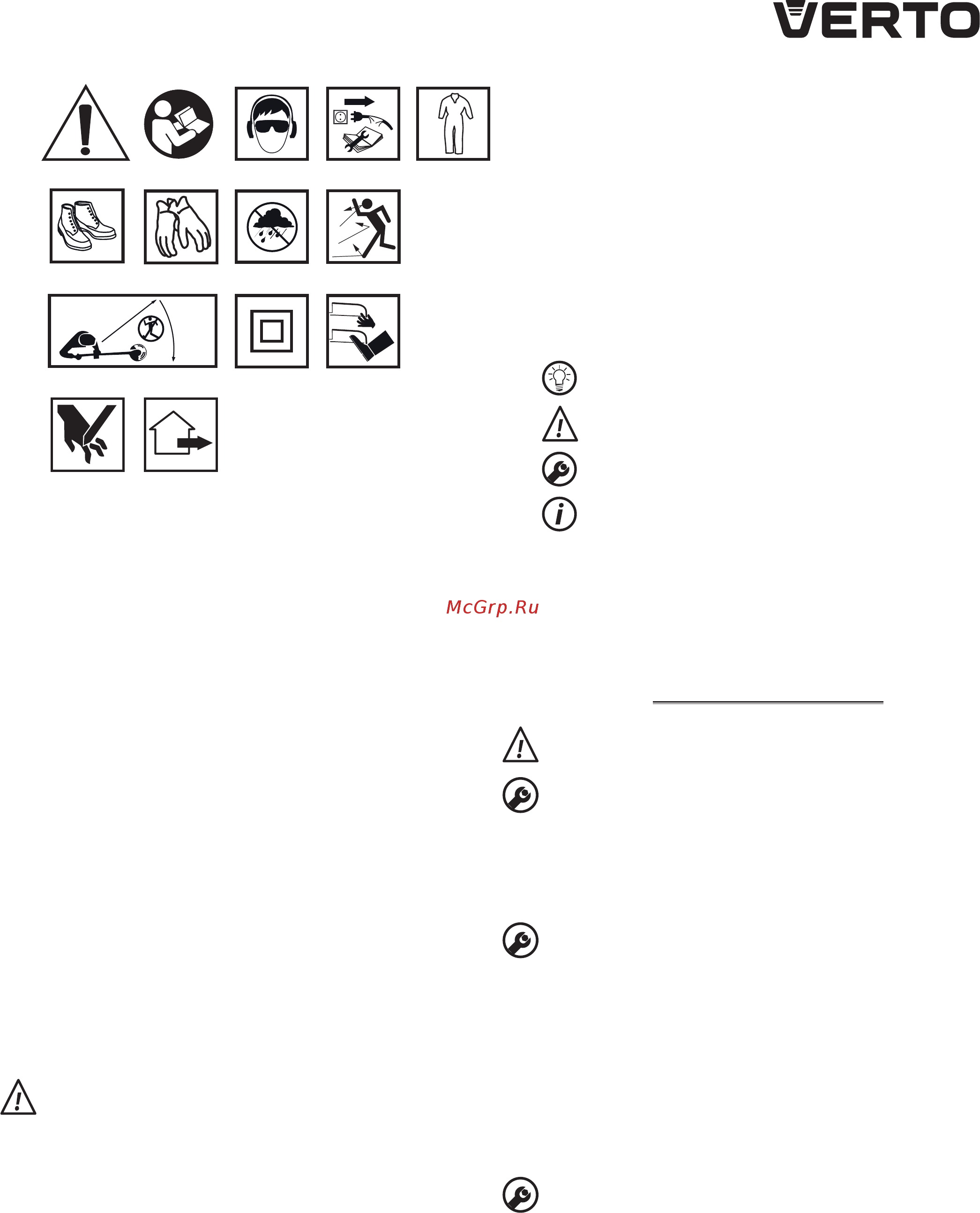

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW
1234
5
6
78
9
360°
10
11
12
13
14
1. Uwaga zachowaj szczególne środki ostrożności
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawartych!
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu)
4. Odłącz przewód zasilający przed rozpoczęciem czynności
obsługowych lub naprawczych.
5. Używaj odzieży ochronnej
6. Używaj obuwia ochronnego
7. Stosuj rękawice ochronne
8. Chroń przed wilgocią
9. Uwaga na odłamki
10. Nie dopuszczaj innych osób w zasięg pracy podkaszarki
11. Klasa druga ochronności
12. Nie zbliżaj kończyn do elementów tnących!
13. Uwaga ryzyko skaleczenia dłoni, odcięcia palców
14. Do stosowania na zewnątrz pomieszczeń
BUDOWA I ZASTOSOWANIE
Podkaszarka jest elektrycznym urządzeniem typu ręcznego z
izolacją klasy II. Jest ona napędzana komutatorowym jednofazowym
silnikiem prądu przemiennego. Tego typu urządzenia przeznaczone
są do wykonywania pra c w ogrodzie przydomowym. Podkaszarka
została zaprojektowana do przycinania trawy na krawędzia ch lub
w narożach tr
awników i klombów. Podkaszarka jest urządzeniem
przeznaczonym wyłącznie do zastosowań a matorskich.
Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Rękojeść zasadnicza
2. Włącznik
3. Rękojeść pomocnicza
4. Pierścień blokady rury teleskopowej
5. Rura teleskopowa
6. Głowica
7. Pręt do krawędzi
8. Obudowa szpuli
9. Metalowe ostrze
10. Osłona
11. Pedał blokady kąta pochylenia głowicy
12. Nakrętka blokady rękojeści pomocniczej
13. Uchwyt przewodu
14. Przewód zasilający
15. Zaczep osłony
16. Wkręty mocowania osłony
17. Zatrzaski zabezpieczające
18. Pokrywa szpuli
19. Szpula z żyłką tnącą
20. Żyłka tnąca
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Osłona - 1 szt
2. Wkręty - 2 szt
3. Rękojeść pomocnicza - 1 szt
4. Pręt do krawędzi - 1 szt
PRZYGOTOWANIE DO PRACY
MONTAŻ OSŁONY
Nie wolno pracować podkaszarką bez założonej osłony.
• Nałożyć osłonę (10) na obudowę głowicy (6) tak, aby zaczep
osłony (11) trafił w swoje prowadzenie (a) (rys. A).
• Upewnić się czy żyłka tnąca nie znalazła się pod osłoną (10).
• Zamocować osłonę (10) wykorzystując dostarczone wkręty
mocowania osłony (16) (rys. B).
MONTAŻ PRĘTA DO KRAWĘDZI
Pręt do krawędzi przeznaczony jest do przycinania trawy na
krawędziach lub w narożach trawników. Zabezpiecza on żyłkę tnącą
przed przecięciem przez ostre krawędzie np.
betonowe obrzeże
chodnikowe.
• Zamontować pręt do krawędzi (7) do obudowy głowicy (6) tak,
aby wystająca część skierowana była do przodu osłony (10) a
pręt trafił na wypusty w obudowie głowicy (6) (w przypa dku jego
wykorzystywania).
• W przypadku gdy pręt do krawędzi (7) nie jest wykorzystywany
obrócić go o 90° tak, aby wystająca część skierowana była do góry
(rys. C).
MONTAŻ RĘKOJEŚCI POMOCNICZEJ
Rękojeść pomocnicza została zaprojektow
ana zarówno dla osób
prawo jak i leworęcznych. Rozpoczynając pracy zawsze należy
trzymać podkaszarkę pewnie, obiema rękami z wykorzystaniem obu
rękojeści.
• Odkręcić nakrętkę blokady rękojeści pomocniczej (12) i wyjąć
śrubę z rękojeści pomocniczej (3).
• Nasunąć obejmę rękojeści pomocniczej (3) tak, aby jej mocowanie
trafiło w gniazda w obudowie rękojeści zasadniczej.
• Wsunąć zdemontowaną śrubę w otwór i dokręcić nakrętkę
blokady rękojeści pomocniczej (12) (rys. D
).
