ESQ ESQ-A500-021-0.2K [102/195] Режим цикла ручной работы
![ESQ ESQ-A500-021-0.2K [102/195] Режим цикла ручной работы](/views2/1574593/page102/bg66.png)
04-1
6᧹0×2
7
+1×2
6
+1×2
5
+0×2
4
+1×2
3
+0×2
2
+0×2
1
+1×2
0
᧹105
Частота
Пуск вперед
Пуск назад
па
у
за
2. Направление вращения задается в двоичном формате (8 бит), затем преобразуется в десятичный
формат и хранится в 04-16. “1” означает вращение вперед, а “0” означает вращение назад. Старший
бит в байте направления работы соответствует направлению в секции 8, а младший бит в байте
направления работы соответствует направлению в секции 1.
Пример: Предположим, что в разделе 1 вращение вперед, в разделе 2 вращение назад, в разделе 3
вращение назад, в разделе 4 вращение вперед, в разделе 5 вращение назад, в разделе 6 вращение вперед
в разделе 7 вращение назад, в разделе 8 вращение назад, тогда значение в двоичном формате будет
01101001.
3. Если 04-16=0, программа будет работать в циклическом режиме.
4. Если 04-17 равен 1 ~ 8, это будет начальная скорость в секции в начале цикла.
Пример: Если 04-17=3, программа инвертора будет работать по циклу от третей секции до восьмой секции,
но сначала она выполнит первый цикл от первой секции до восьмой секции.
5. Если 04-18 = 0, время ускорения определяется параметром 01-06, а время замедления -
параметром 01- 07.
6. Если 04-18 = 1, оба времени ускорения и замедления определяются параметрами 04-35~04-42.
• Режим цикла ручной работы

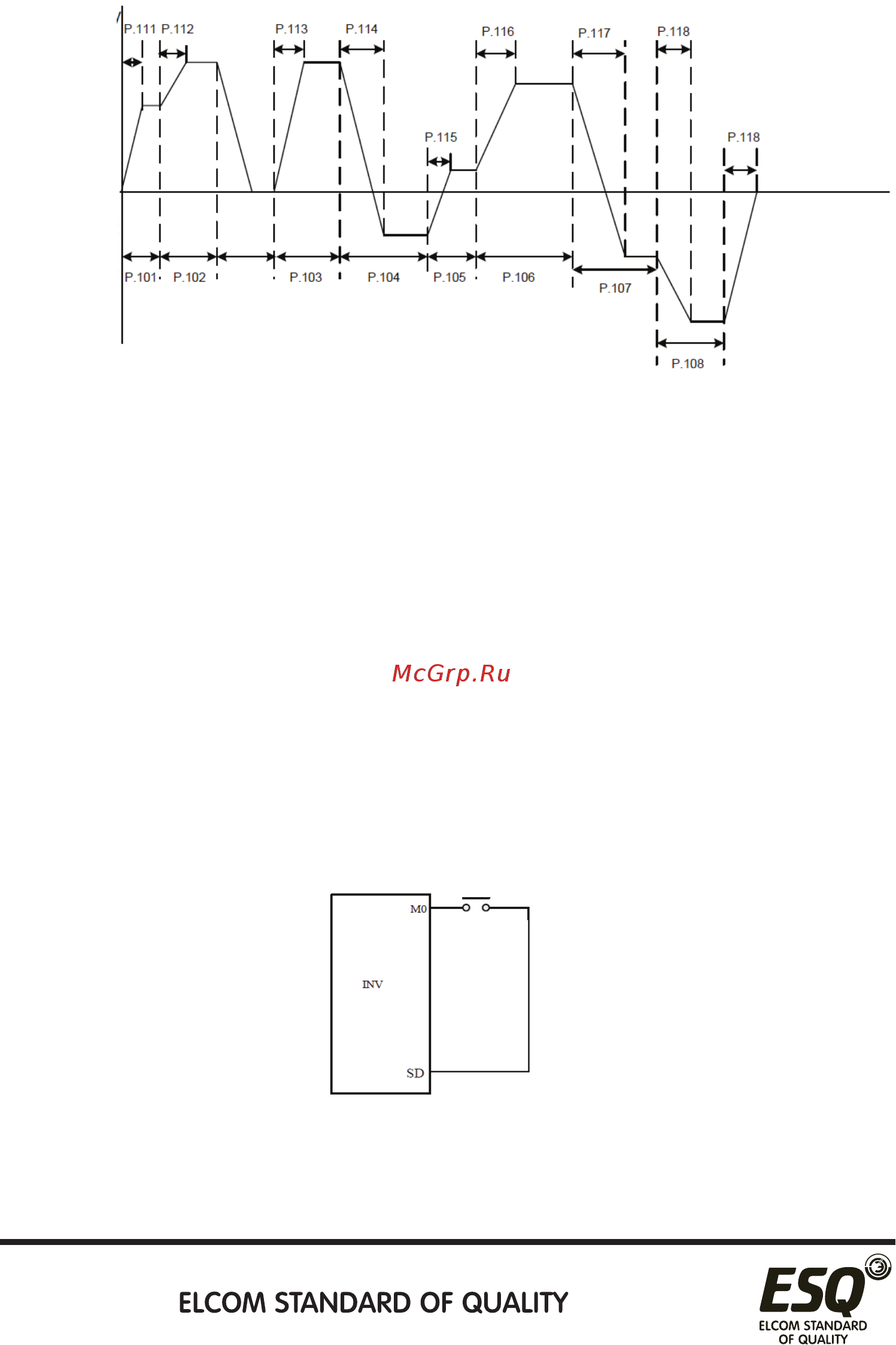

Схема электропроводки для режима ручного цикла
1. Установите кнопочный выключатель без фиксации между M0 и SD.
2. После включения питания согласно разводке проводки клемм настройте соответствующий
параметр 03-03 на 35. В это момент инвертор перейдет в режим ожидания.
3. Режим работы показан на рисунке ниже
102
