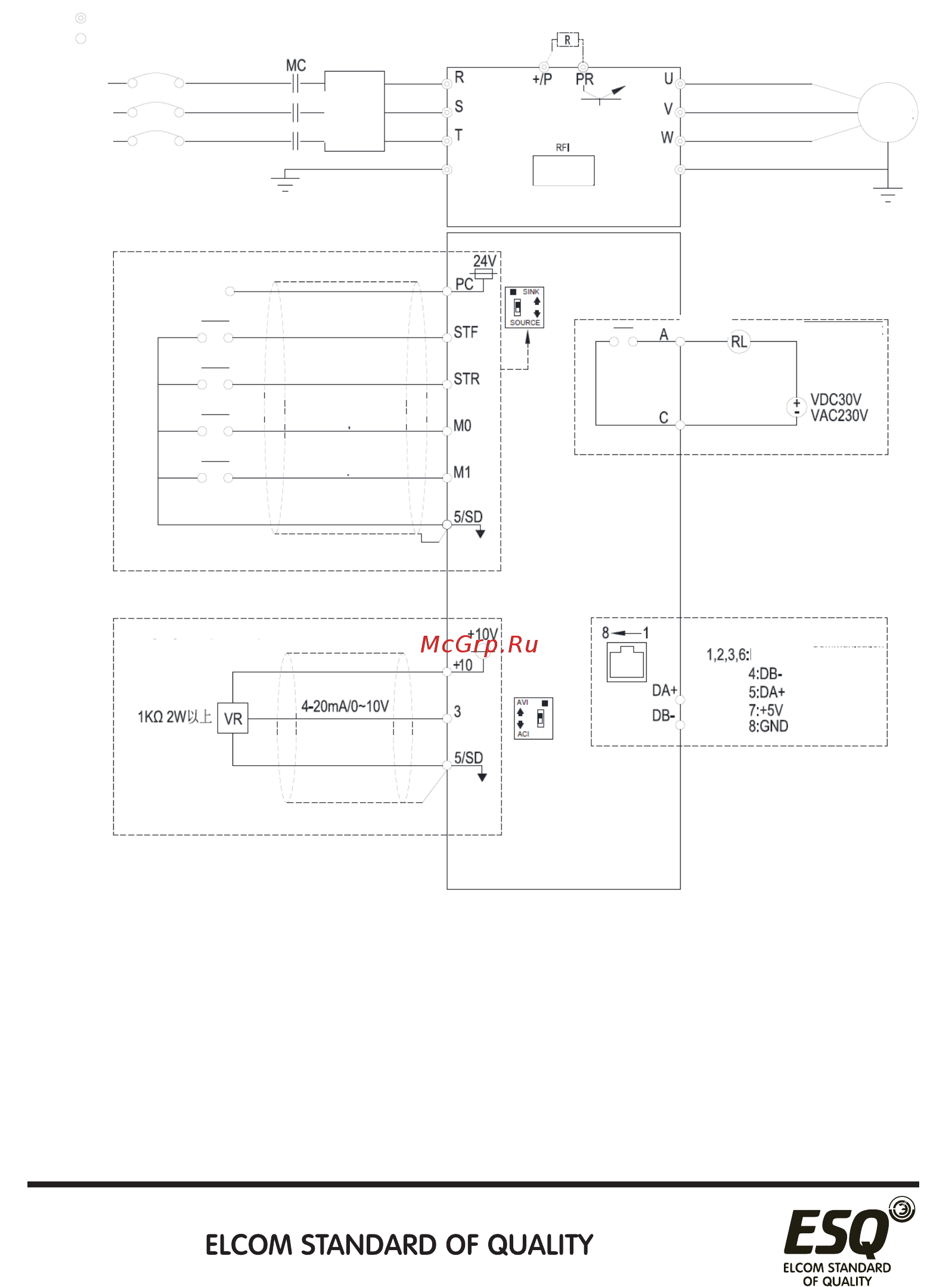

ESQ ESQ-A500-021-0.2K [24/195] Компоновка электропроводки клемм
![ESQ ESQ-A500-021-0.2K [24/195] Компоновка электропроводки клемм](/views2/1574593/page24/bg18.png)
Клеммы главной цепи
Клеммы цепи
управления NFB/MCCB
Трехфазное
переменное
напряжение
питания
Реактор
пер. тока
Примечание 1
Примечание 2
Главная цепь
Цепь управления
Сигналы для входов управления
Пуск вперед
Пуск назад
Много
скоростей 1
Много
скоростей 2
Вход /выход аналогового сигнала
Красный
индикатор
Релейный
выход
Интерфейс
RS485
Подключить
ВКЛ: Винт по умолч
ВЫКЛ: Снять винт
Двигатель
Примечание 1: У моделей ESQ-A500-043-0.4K~1.5K, ESQ-A500-023-0.2~1.5K, ESQ-A500-021-
0.2~0.75K нет клемм + / P и PR.
Примечание 2: Встроенный фильтр помех хорошо подавляет электромагнитные помехи, но
если вам нужно получить сертификацию СЕ, соблюдайте указания этого руководства по мон-
тажу инвертора.
3.7 Компоновка электропроводки клемм
24
