ESQ ESQ-A500-021-0.2K [83/195] Пример 8 в этом примере объединены все применения потенциометра вместе с подачей прямого и обратного вращения он хорошо встраивается в систему для некоторых сложных прикладных задач

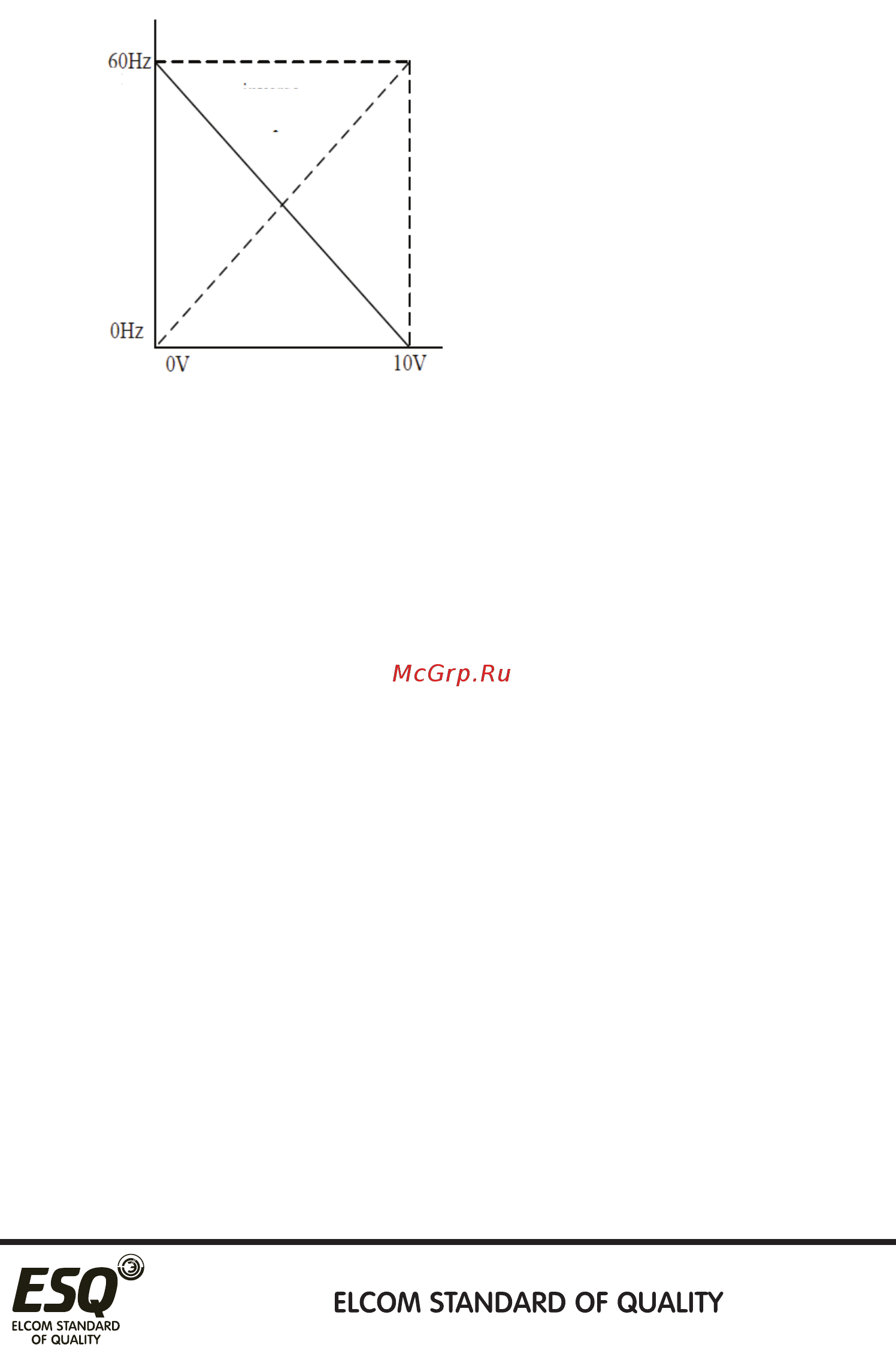

Наивысшая

рабочая частота

Настройка параметров:

P.39 = 60,00 Гц Наивысшая рабочая частота

P.17 = 1 Выбор сигнала напряжения

P.141 = 0

P.198=0 В, P.199=10 В 3-5 Минимальное/максимальное

положительное напряжение на клемме

P.196=100%, P.197= 0% 3-5 Настройка

минимального/максимальное положительное напряжение на

клемме

Обратный

наклон

Пример 8: В этом примере объединены все применения потенциометра. Вместе

с подачей прямого и обратного вращения, он хорошо встраивается в систему для

некоторых сложных прикладных задач.

Примечание:

1. В режиме “Внешний” или «Комбинированный режим 2” или “Комбинированный режим 4”,

если AU «ВКЛ» и 02-01 = 1, задание частоты инвертора определяется сигналом на клеммах

3-5.

2. В режиме “Внешний” или «Комбинированный режим 2” или “Комбинированный режим

4” AU и RH, RM, RL, или любой из один из REX находится в состоянии «ВКЛ» одновременно,

активируется режим работы инвертора с многоступенчатой скоростью.

3. Упомянутый в этом разделе термины RH, RM, RL, REX, AU- это названия функций “клеммы

универсального цифрового входа”. Относительно выбора и функций клемм универсального

цифрового входа смотрите параметры 03-03, 03-04, 03-00, 03-01; а соответствующую

электропроводку смотрите в разделе 3.5.

4. Аналоговое клеммы 3-5 могут принимать либо напряжение, либо ток, это определяется

параметром P.17 и функцией переключателя AVI - ACI.

• Выбор отсоединения 3-5

1) Если 02-24 = 0, инвертор будет замедляться до 0 Гц в случае отсоединения. После нового

подсоединения инвертор начнет ускоряться до соответствующей частоты.

2) Если 02-24 = 1, то после обрыва соединения на панели будет показано аварийное сообщение

“AErr”, инвертор будет замедляться до 0 Гц, на клеммах универсального цифрового выхода

одновременно появится сигнал тревоги. После сброса всех тревог и нового подсоединения

инвертор будет разгоняться до текущей частоты.

3) Если 02-24 = 2, то после обрыва соединения на панели будет показано аварийное сообщение

“AErr”. Инвертор остановится немедленно. Выполните сброс для очистки от сигнализации.

4) Если 02-24 = 3, инвертор будет продолжать постоянно работать с заданием частоты, которое

было перед отсоединением. Клемма универсального выхода подаст аварийный сигнал. Выполните

подсоединение для сброса сигнализации.

Примечание: Смотрите параметры 03-10, 03-12 и 03-13 по поводу выбора функции клеммы

универсального цифрового выхода. Соответствующая электропроводка описана в разделе

3.5.
