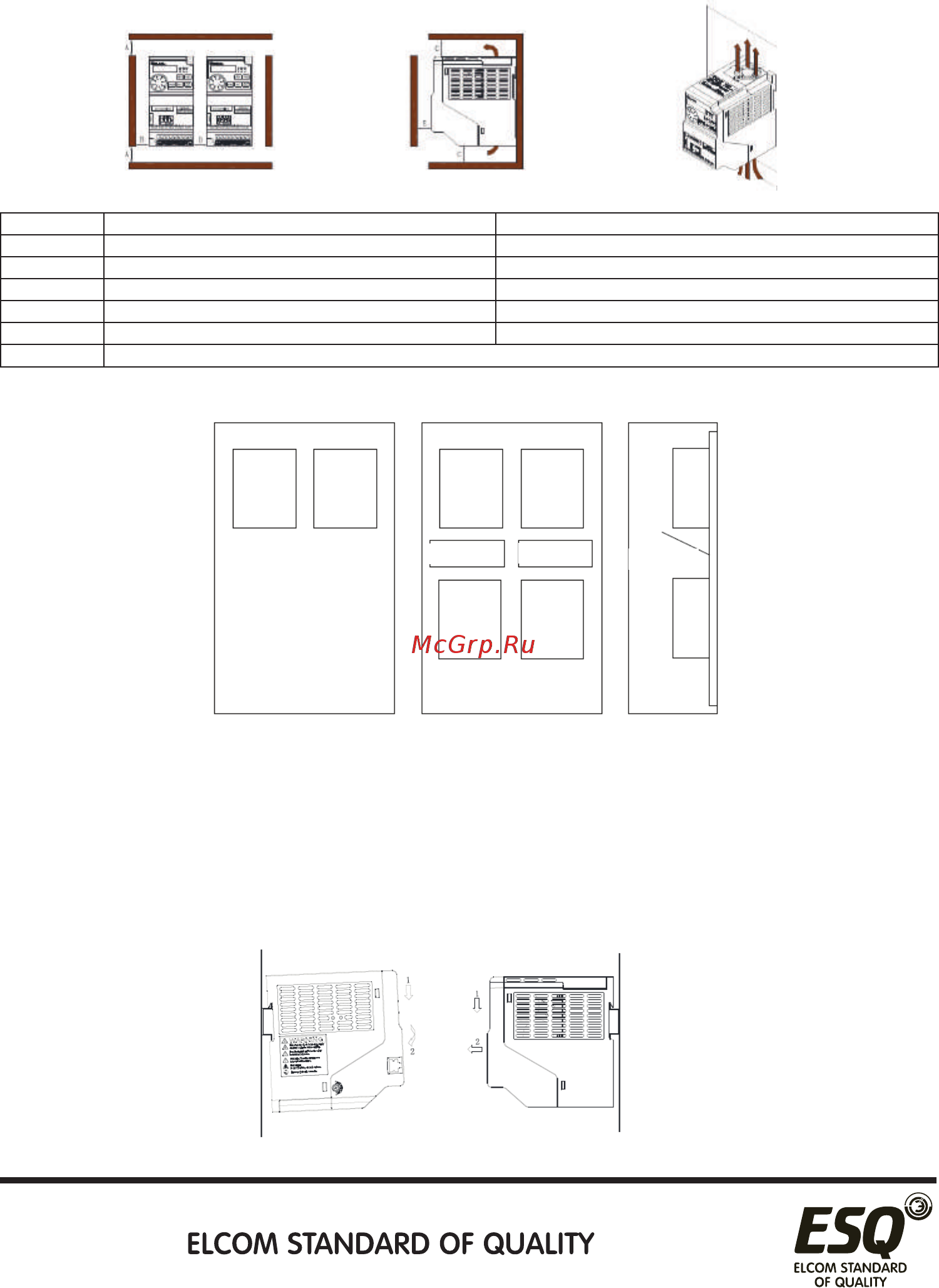

ESQ ESQ-A500-021-0.2K [18/195] Конфигурация с несколькими инверторами
![ESQ ESQ-A500-021-0.2K [18/195] Конфигурация с несколькими инверторами](/views2/1574593/page18/bg12.png)
Размер Габарит A Габарит B
A 50 50
B 50 50
C 100 100
D 50 50
E 50 50
F Направление воздушного потока
(a) Горизонтальная
конфигурация
(б) Вертикальная конфигурация
(a) монтаж (б) демонтаж
Инвертор
Инвертор
Инвертор
Инвертор
Инвертор
Инвертор
Шкаф
Шкаф
Перегородка
Перегородка
Перегородка
• Обязательно соблюдайте указанные ниже условия монтажа, чтобы обеспечить
достаточное пространство для вентиляции и прокладки электропроводки, чтобы
не ухудшить охлаждение инвертора.
Конфигурация монтажа одиночного или сдвоенных инверторов
Конфигурация с несколькими инверторами
Примечание
1. При совместном монтаже инверторов разных габаритов обязательно соблюдайте зазор
над каждым инвертором, достаточный для замены вентилятора охлаждения.
2. Если из-за ограничений по свободному пространству приходится монтировать инверторы
вертикально друг над другом, примите специальные меры, например, установите
направляющие перегородки, так как поток горячего воздуха от нижних инверторов может
привести к перегреву верхних инверторов, что приводит к отказам инверторов.
18
