ESQ ESQ-A500-021-0.2K [141/195] Если выходная частота достигает значения 01 03 08 14 значение обратной связи будет меньше чем произведение целевого значения на 08 07 кроме того если такая ситуация продолжается дольше значения в 08 08 пид считает это ненормальной ситуацией и действует согласно настройке 08 09
![ESQ ESQ-A500-021-0.2K [141/195] Если выходная частота достигает значения 01 03 08 14 значение обратной связи будет меньше чем произведение целевого значения на 08 07 кроме того если такая ситуация продолжается дольше значения в 08 08 пид считает это ненормальной ситуацией и действует согласно настройке 08 09](/views2/1574593/page141/bg8d.png)

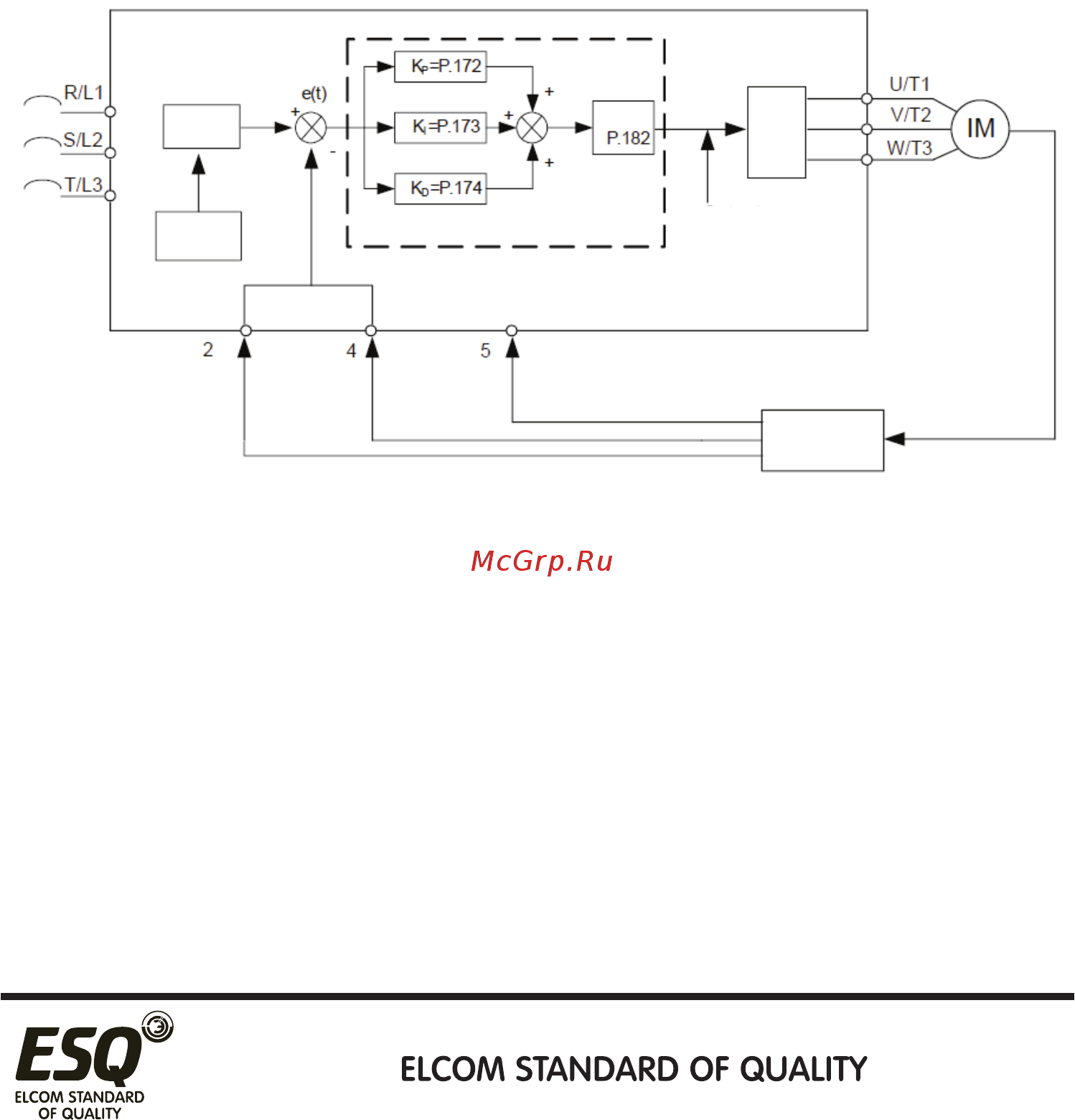

фильтр
Целевое
значение
Модуль ПИД
Выходная
частота
преобразова-
тель
силовые ключи
Значение обратной связи
сигнал
обратной связи
лимит
После этого отрегулируйте сигнал обратной связи на новое значение и затем вычислите отношение
этого значения к диапазону обратной связи, потом запишите значение отношения в 08-19;
Пример 1: Пусть диапазон обратной связи равен 0~10 атм,
Если сигнал обратной связи отрегулирован на 4 атм, 08-18 = 4 / 10 * 100,0 = 40,
Если сигнал обратной связи отрегулирован на 6 атм, 08-18 = 6 / 10 * 100,0 = 60.
Примечание: До проведения такой коррекции нужно подключить фактический сигнал
обратной связи и настроить 08-00.
• Команда задания давления подается внешним аналоговым сигналов с клемм:
1. Пусть целевое значение задается с клемм 2-5 (02-00 = 3)
Когда 02-08 = 0, данный диапазон 0~5 В соответствует 0~100%;
Когда 02-08 = 1, данный диапазон 0~10 В соответствует 0~100%;
2. Пусть целевое значение задается с клемм 4-5 (02-01 = 3)
Данный диапазон 4~20 мА соответствует 0~100%.
Пример: Настроим 08-00 = 1, 08-01 = 0.
Это означает, что задание для ПИД указывается током на клеммах 4-5 (4~20 мА).
Если оператор подает 8 мА, соответствующее отношение составит (8-4)/ (20-4) * 100,0= 25,0
• Если выходная частота достигает значения 01-03 * 08-14, значение обратной
связи будет меньше, чем произведение целевого значения на 08-07. Кроме того,
если такая ситуация продолжается дольше значения в 08-08, ПИД считает это
ненормальной ситуацией и действует согласно настройке 08-09.
Например, пусть 08-07=60%, 08-08=30 сек, 08-09=0, 01-03=50 Гц и 08-14= 100%, если выходная частота достигнет
50 Гц, а сигнал обратной связи меньше 60% на протяжении 30 секунд, будет показана сигнализация и инвертор
остановится по выбегу.
141
