ESQ ESQ-A500-021-0.2K [106/195] Примечание 1 мощность двигателя должна быть на таком же уровне или на один уровень номинала ниже мощности инвертора 2 для функции автонастройки асинхронного двигателя если разрешена работа двигателя настройте 05 00 на 1 динамические измерения после этого нагрузку нужно отсоединить от двигателя если условия нагружения не позволяют выполнить автонастройку настройте 05 00 на 2 статические измерения если мотор можно подключить 3 векторное управление асинхронным двигателем без датчиков функцию автонастройки можно использовать для повышения качества управления перед настройко1 05 00 на 3 или 4 настройте параметры двигателя или выполните функцию автонастройки для улучшения точности управления
![ESQ ESQ-A500-021-0.2K [106/195] Примечание 1 мощность двигателя должна быть на таком же уровне или на один уровень номинала ниже мощности инвертора 2 для функции автонастройки асинхронного двигателя если разрешена работа двигателя настройте 05 00 на 1 динамические измерения после этого нагрузку нужно отсоединить от двигателя если условия нагружения не позволяют выполнить автонастройку настройте 05 00 на 2 статические измерения если мотор можно подключить 3 векторное управление асинхронным двигателем без датчиков функцию автонастройки можно использовать для повышения качества управления перед настройко1 05 00 на 3 или 4 настройте параметры двигателя или выполните функцию автонастройки для улучшения точности управления](/views2/1574593/page106/bg6a.png)
Y = Да
N = Нет
Вручную отрегулируйте
значения параметров
Проверьте электропроводку
(смотрите 3.7 Компоновка
электропроводки клемм)
Настройте параметры двигателя
(05-01~05-06)
Процедура
успешная?

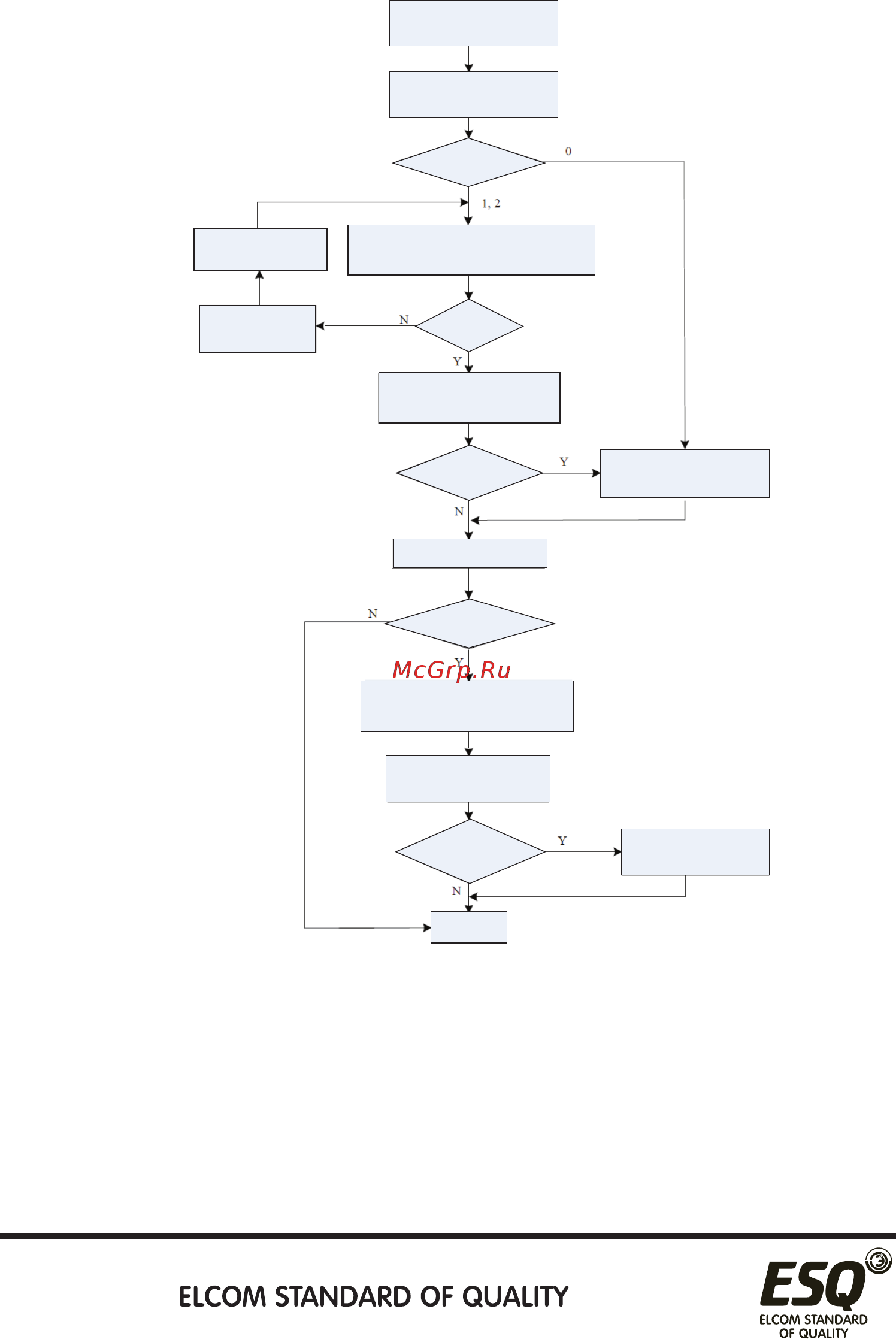

05-00
Нажмите кнопку вращения вперед/назад и
запустите процедуру, на дисплее пульта будет
мигать “TUN”
Восстановление дисплея
через 3 с
При отказе на дисплей
пульта появится “FAL”.
При успехе дисплей пульта вернется
к нормальному дисплею
Вручную введите параметры
(05-08~05-11) и выполните сброс
инвертора
Автонастройки параметров
двигателя завершена
Автонастройка момента
инерции системы
05-00=4, 00-21=4; настройте определенный
момент инерции системы 05-18 и 05-19
Нажмите кнопку вращения
вперед/назад и запустите
процедуру
Вручную отрегулируйте
значения параметров
Конец
Вручную введите параметр
14-33 и выполните сброс
инвертора
Примечание:
1. Мощность двигателя должна быть на таком же уровне или на один уровень номинала ниже
мощности инвертора.
2. Для функции автонастройки асинхронного двигателя, если разрешена работа двигателя,
настройте 05-00 на 1
(динамические измерения). После этого нагрузку нужно отсоединить от двигателя.
Если условия нагружения не позволяют выполнить автонастройку, настройте 05-00 на 2
(статические измерения), если мотор можно подключить.
3. Векторное управление асинхронным двигателем без датчиков: функцию автонастройки
можно использовать для повышения качества управления. Перед настройко1 05-00 на 3 или
4. настройте параметры двигателя или выполните функцию автонастройки для улучшения
точности управления.
106
