ESQ ESQ-A500-021-0.2K [73/195] Параметры 01 36 01 37 01 38 и 01 39 используются для плавного пуска инвертора без ударных нагрузок эти параметры также позволяют отрегулировать степень изменяющегося наклона s рампы ускорения замедления при пуске ускорения замедления по s рампе инвертор будет ускоряться замедляться с различной скоростью согласно первичному времени ускорения замедления 2 если выбрана кривая ускорения замедления по s рампе 3 время ускорения замедления будет более долгим 3 если выбранное время ускорения 01 06 или 01 22 01 36 и 01 37 фактическое время ускорения будет следующим фактическое время ускорения выбранное время ускорения 01 36 01 37 2 4 если выбранное время ускорения 01 07 или 01 23 01 38 и 01 39 фактическое время ускорения будет следующим фактическое время ускорения выбранное время ускорения 01 38 01 39 2
![ESQ ESQ-A500-021-0.2K [73/195] Параметры 01 36 01 37 01 38 и 01 39 используются для плавного пуска инвертора без ударных нагрузок эти параметры также позволяют отрегулировать степень изменяющегося наклона s рампы ускорения замедления при пуске ускорения замедления по s рампе инвертор будет ускоряться замедляться с различной скоростью согласно первичному времени ускорения замедления 2 если выбрана кривая ускорения замедления по s рампе 3 время ускорения замедления будет более долгим 3 если выбранное время ускорения 01 06 или 01 22 01 36 и 01 37 фактическое время ускорения будет следующим фактическое время ускорения выбранное время ускорения 01 36 01 37 2 4 если выбранное время ускорения 01 07 или 01 23 01 38 и 01 39 фактическое время ускорения будет следующим фактическое время ускорения выбранное время ускорения 01 38 01 39 2](/views2/1574593/page73/bg49.png)
Параметр Название
Заводское
значение
Диапазон
настройки
Описание
01-36 P.255
Время S-рампы в
начале ускорения
0,20 с
0 ~ 25,00 с/
0 ~ 250,0 с
01-08=0/
01-08=1
0 ~ 25,00 с/
0 ~ 250,0 с
01-08=0/
01-08=1
01-37 P.256
Время S-рампы в конце
ускорения
99999
99999 Не выбрано.
0 ~ 25,00 с/
0 ~ 250,0 с
01-08=0/
01-08=1
01-38 P.257
Время S-рампы в
начале замедления
99999
99999 Не выбрано.
0 ~ 25,00 с/
0 ~ 250,0 с
01-08=0/
01-08=1
01-39 P.258
Время S-рампы в конце
замедления
99999
99999 Не выбрано.
Выходная
частота
Сигнал
пуска
Время
ВКЛ
ОТКЛ

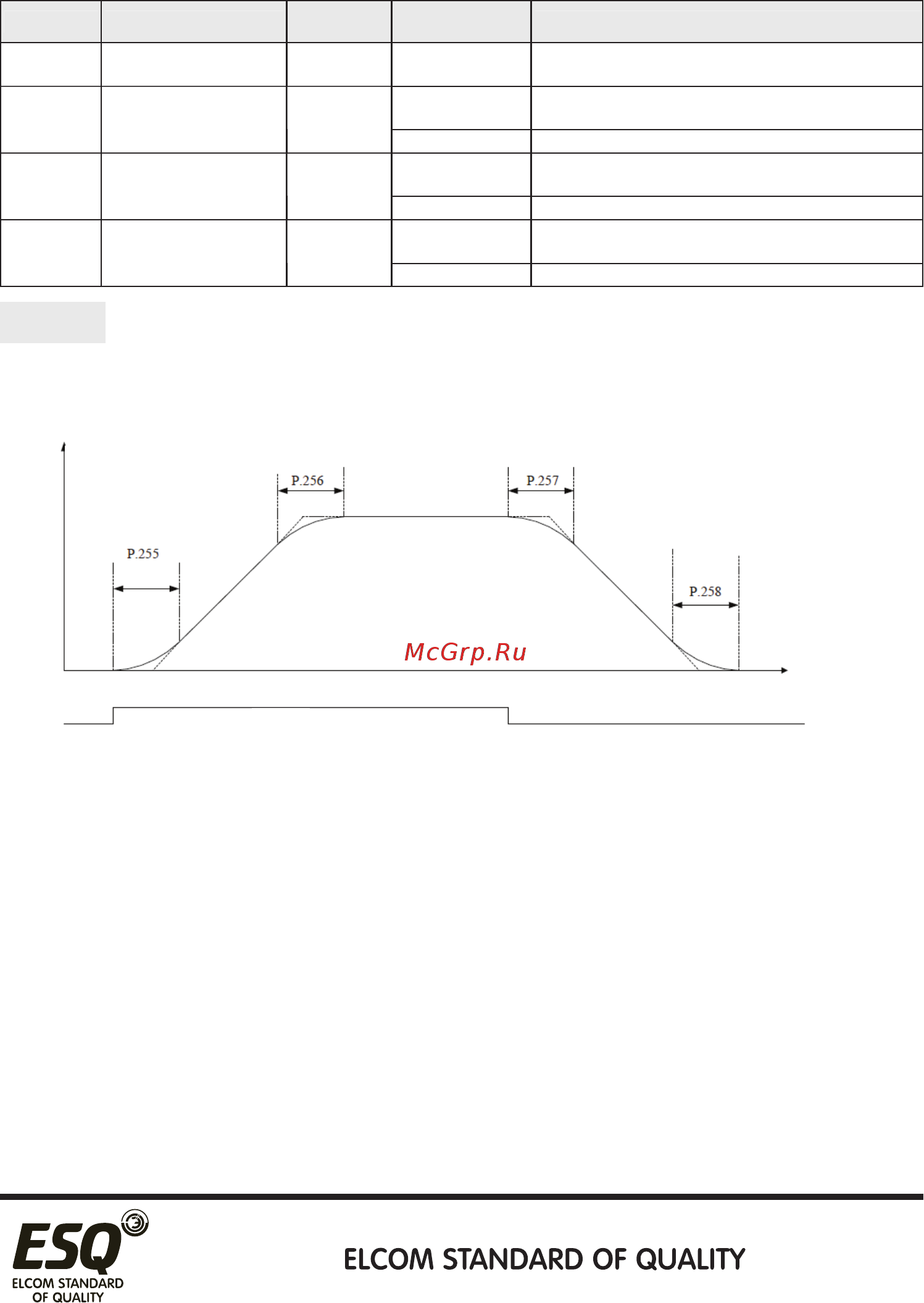

5.2.12 Время S-рампы
• Эти параметры используются для настройки времени ускорения/замедления
по S-рампе
Время S-рампы
• Когда 01-05 = 3, действует «Кривая ускорения / замедления по S-рампе 3»
Настройка
1) Параметры 01-36, 01-37, 01-38 и 01-39 используются для плавного пуска инвертора
без ударных нагрузок. Эти параметры также позволяют отрегулировать степень
изменяющегося наклона S-рампы ускорения/замедления. При пуске ускорения/
замедления по S-рампе инвертор будет ускоряться/замедляться с различной скоростью
согласно первичному времени ускорения/замедления.
2) Если выбрана кривая ускорения / замедления по S-рампе 3, время ускорения/
замедления будет более долгим.
3) Если выбранное время ускорения (01-06 или 01-22) ≥ 01-36 и 01-37, фактическое
время ускорения будет следующим:
Фактическое время ускорения = Выбранное время ускорения + (01-36 + 01-37)/ 2
4) Если выбранное время ускорения (01-07 или 01-23) ≥ 01-38 и 01-39, фактическое
время ускорения будет следующим:
Фактическое время ускорения = Выбранное время ускорения + (01-38 + 01-39)/ 2
73
