Название
переключателя
Состояние
переключателя
Объяснение Примечания

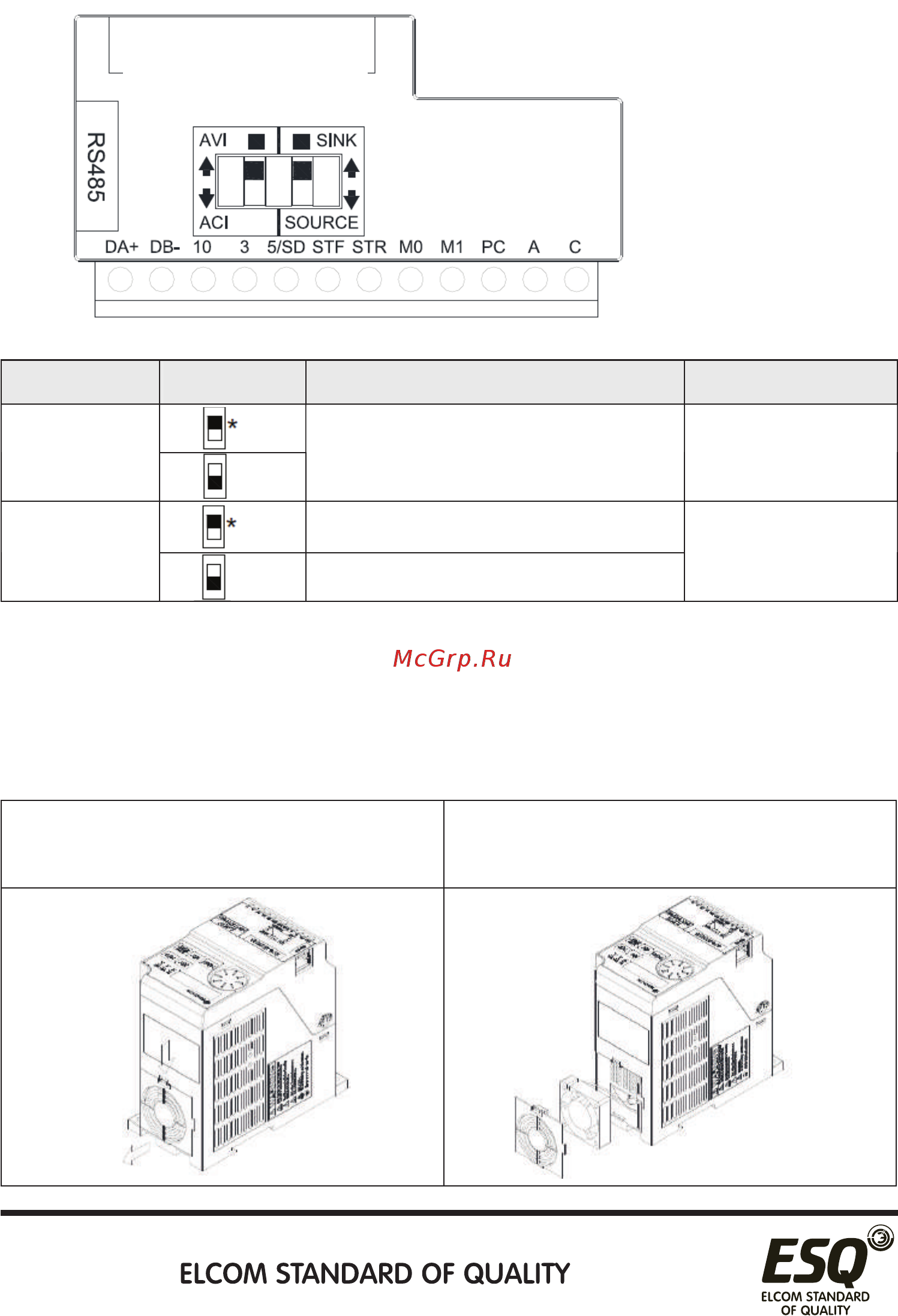

SINK/SOURCE
Переключает режим работы входов STF,
STR, M0, M1
Входной сигнал напряжения 0~10 В на
клеммы 3-5
AVI/ACI
Входной сигнал тока 4~20 мА на клеммы 3-5
ESQ-A500
Примечание:
1. Состояние со значком “*” - это состояние переключателя по умолчанию.
2. Черная часть указывает ручку движка переключателя.
3.8 Процедура замены вентилятора
3.8.1 Габарит А/В
1. Для снятия вентилятора нажмите на
крючки с двух сторон вентилятора (как
показано ниже).
2. Отсоедините провода от клемм
питания и затем снимите вентилятор (как
показано ниже).
• Движковый переключатель
32
