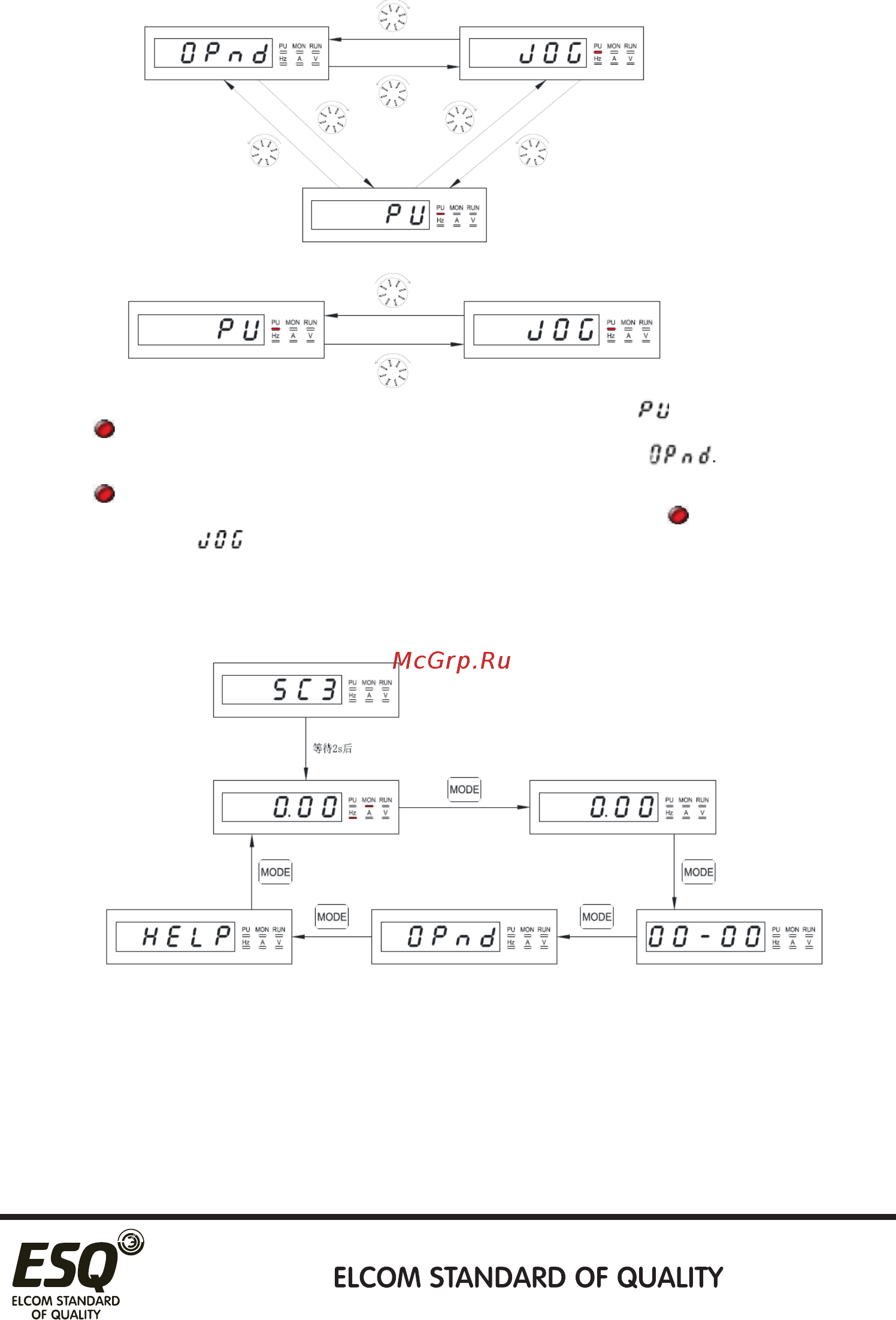

4.2.1 Схема последовательности переключения режима эксплуатации
4.2.2 Схема последовательности переключения режима работы пульта
управления PU301
Примечание:
1. Смотрите раздел 4.2.3, в котором приведено подробное описание последовательности
переключений пульта в режиме мониторинга.
2. Смотрите раздел 4.2.4, в котором приведено подробное описание последовательности
переключений пульта в режиме настройки частоты.
3. Смотрите раздел 4.2.5, в котором приведено подробное описание последовательности
переключений пульта в режиме настройки параметров.
4. Смотрите раздел 4.2.1, в котором приведено подробное описание последовательности
переключений режима эксплуатации.
5. Смотрите раздел 4.2.6, в котором приведено подробное описание справочной системы для
сообщений сигнализации.
Примечание:
1. В режиме “Режим пульта PU” на дисплее пульта управления показано
и светится индикаторная
лампа PU
2. В режиме “внешний режим,” на дисплее пульта управления показано
3. В режиме “комбинированный режим 1, 2, 3, 4 или 5” на пульте управления мигает индикаторная
лампа PU
4. В режиме “Режим толчков JOG” светится индикаторная лампа PU
, а на дисплее пульта
управления показано
, когда двигатель не работает.
5. Нет никаких схем последовательности переключения режима эксплуатации, когда параметр 00-
16 (P.79)= 4, 5, 6, 7 или 8, так как такой режим на меняется.
35
