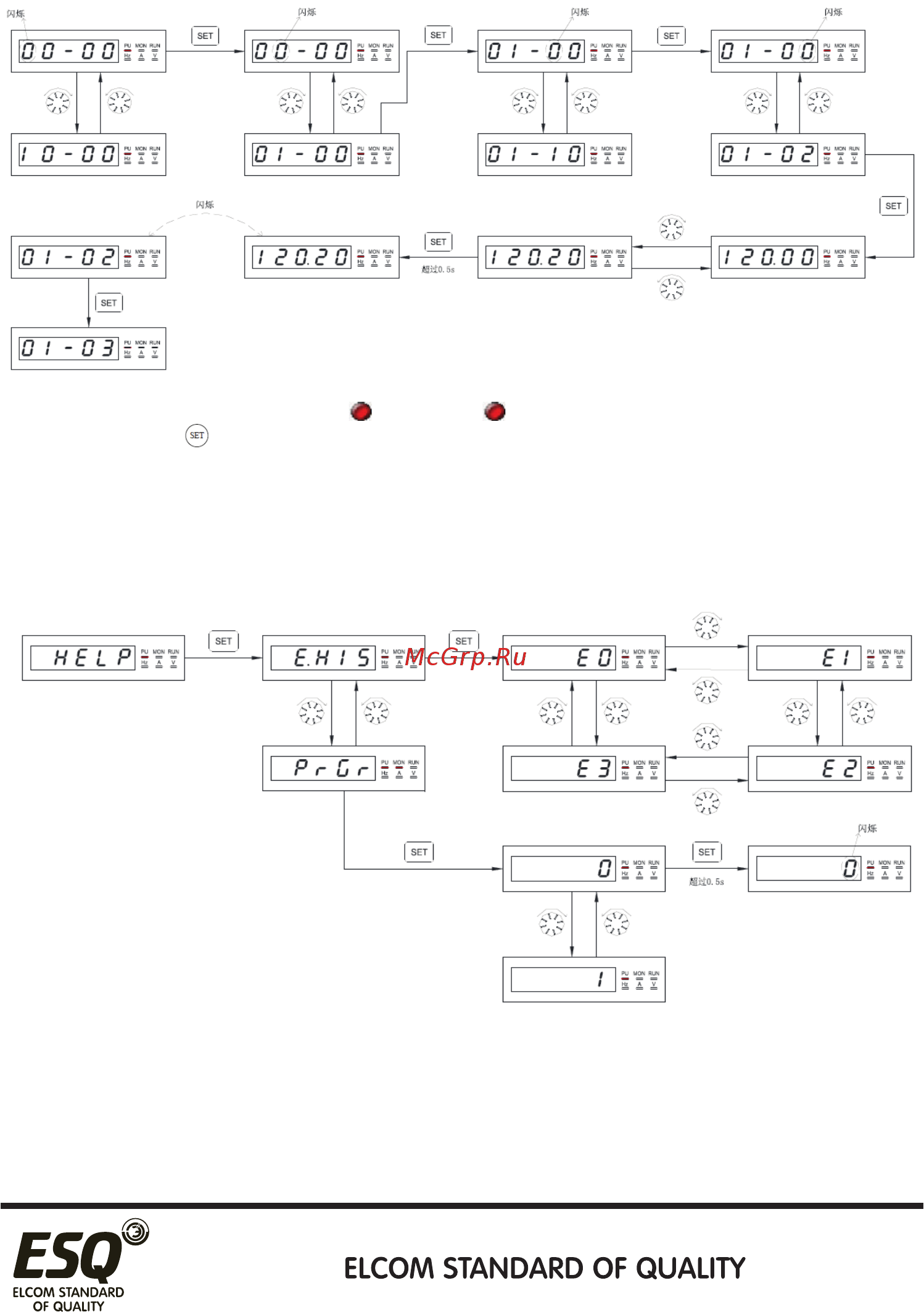

4.2.5 Схемы последовательности переключений пульта PU301 в режиме
настройки параметров
4.2.6 Схемы последовательности переключений экранов справочной си-
стемы для сообщений сигнализации с пульта инвертора ESQ-A500.
Примечание: Ни индикаторная лампа Hz, ни MON не светятся в режиме настройки параметров.
Нажимайте кнопку
для записи значения параметра.
Примечание:
1. При просмотре записей сигнализации дисплей показывает четыре последние группы кодов
сигнализации.
2. Различные коды сигнализации описаны в Приложении 2.
37
