6.2.2 Измерения напряжения
• Входное напряжение инвертора
Так как инвертор питается синусоидальным напряжением с очень малыми искажениями, точные
измерения можно провести обычным вольтметром переменного тока.
• Выходное напряжение инвертора
Так как выходное напряжение - это прямоугольная волна с ШИМ-модуляцией, нужно всегда
использовать вольтметр с выпрямителем.
Стрелочный тестер нельзя использовать для измерения выходного напряжения, так как он всегда
показывает значение, намного превышающее фактическое значение.
Прибор электромагнитной системы показывает эффективное значение, которое включает в себя
гармоники, и поэтому это значение больше значения основной частоты.
Значение, отображаемое на дисплее пульта управления - это значение, напряжения,
контролируемое самим инвертором. Поэтому это значение точное и рекомендуется отслеживать
значения (аналогового выхода) с помощью пульта управления.
6.2.3 Измерения тока
• Используйте прибор электромагнитной системы для измерения тока как на входе
питания инвертора, так и на его выходе. Однако если частота ШИМ превышает 5 кГц,
не используйте такой прибор, так как потери от индукционных токов, возникающие во
внутренних металлических частях прибора, возрастают и прибор может перегореть. В этом
случае используйте прибор для примерного измерения эффективного значения.
• Так как ток на выходе инвертора может быть несбалансированным, рекомендуется
проводить измерения в трех фазах. Правильные значения нельзя получить после измерения
только одной или двух фаз. С другой стороны, разбаланс между фазными токами на выходе
инвертора не должен превышать 10%.
• Если используются токоизмерительные клещи, всегда используйте клещи с измерением
эффективного значения. Клещи с измерением среднего значения дают большую ошибку
и могут показывать значение тока заметно меньше фактического значения. Значение тока,
отображаемое на дисплее пульта управления, является точным даже при изменении выходной
частоты, поэтому рекомендуется отслеживать значения (аналогового выхода) с помощью
пульта управления.
6.2.4 Измерение мощности
• Используйте цифровой измеритель мощности (для инвертора) для измерения мощности
на входе и выходе инвертора. Альтернативно можно измерить мощность на входе и выходе
инвертора однофазными ваттметрами, используйте метод двух или трех ваттметров. Так как
ток может быть разбалансирован, особенно на входе инвертора, рекомендуется использовать
метод трех ваттметров.
6.2.5 Измерение сопротивления изоляции
• Сопротивление изоляции инвертора

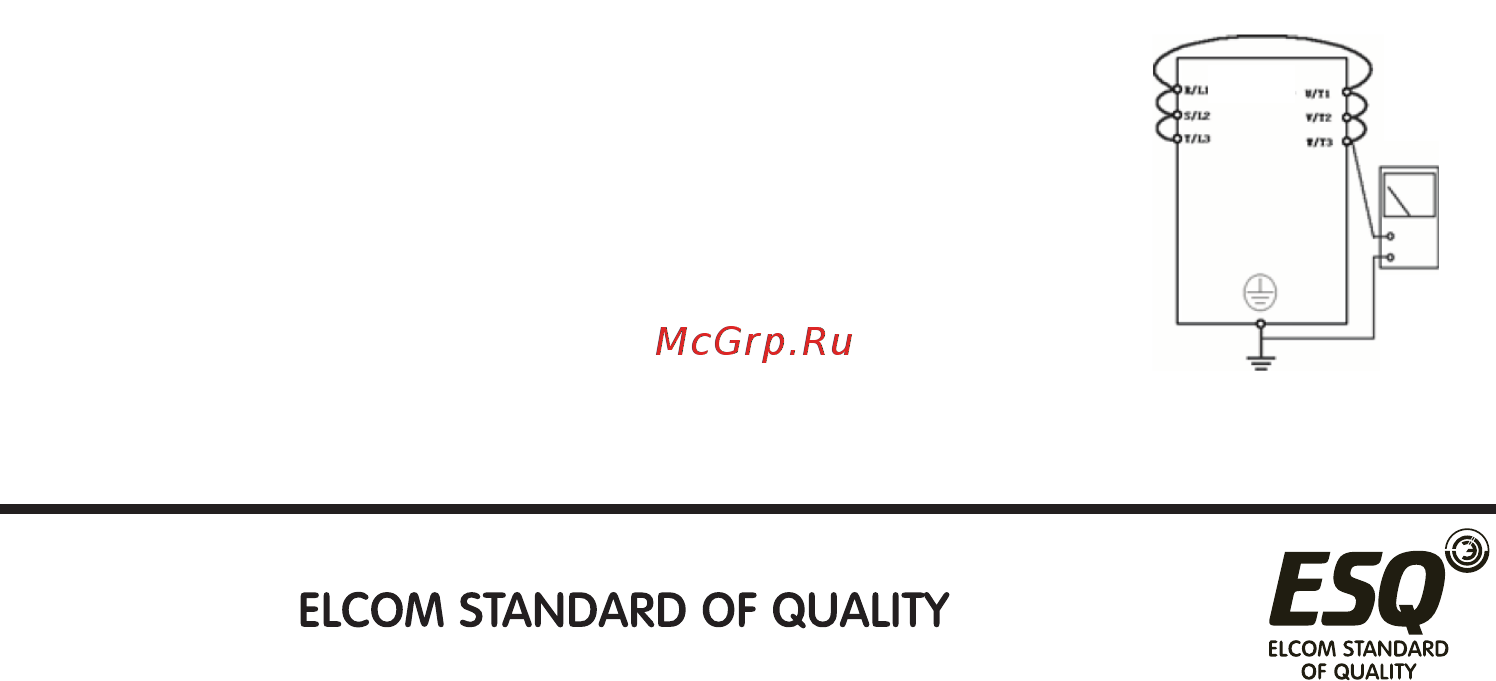

1. Перед измерением сопротивления изоляции инвертора обязательно
отсоедините всю электропроводку от клемм силовой платы и клемм платы
управления. Затем выполните электрические подключения, показанные на
рисунке справа.
2. Такое измерение пригодно только для главной (силовой) цепи.
Запрещено использовать измеритель сопротивления изоляции высокого
напряжения для измерения на клеммах платы управления.
3. Значение сопротивления изоляции должно превышать 5 МОм.
Примечание: Пожалуйста, используйте мегаомметр на 500 В постоянного тока
Инвертор
Мегаомметр
166
