превышать 30°C.
Следует учесть, что параметры инвертора будут быстро ухудшаться при высокой
температуре, когда электролитические конденсаторы не содержат никакого заряда.
4. Если инвертор смонтирован в устройстве или в шкафу управления, который выведен из
эксплуатации (особенно на строительной площадке или во влажном и пыльном месте), то
инвертор следует демонтировать и поместить а пригодное для хранения место, как описано
выше.
5. Если электролитические конденсаторы долгое время остаются разряженными, то их
параметры ухудшаются.
Не храните электролитические конденсаторы без подключения к напряжению дольше
одного года.
3.5.3 Замечания по монтажу
• Перед началом монтажа обязательно проверьте соблюдение условий,
указанных в таблице ниже:
Температура
окружающего воздуха
-10 ~ +50°С (без обледенения)
Влажность
Температура хранения
Отн. влажность менее 90% (без конденсации). -20 ~ +65°С.
Окружающая среда
Высота над уровнем моря
Вибрация
В помещении, без едкого газа, без горючего газа, без горючей
пыли.
Высота над уровнем моря ниже 3000 метров, если высота
превышает 1000 м, то номинальный ток снижается на 2% на
каждые 100 м превышения
Вибрация ниже 5,9 м/с
2
(0,6 g).
Степень защиты IP20
Степень защиты изоляции 2

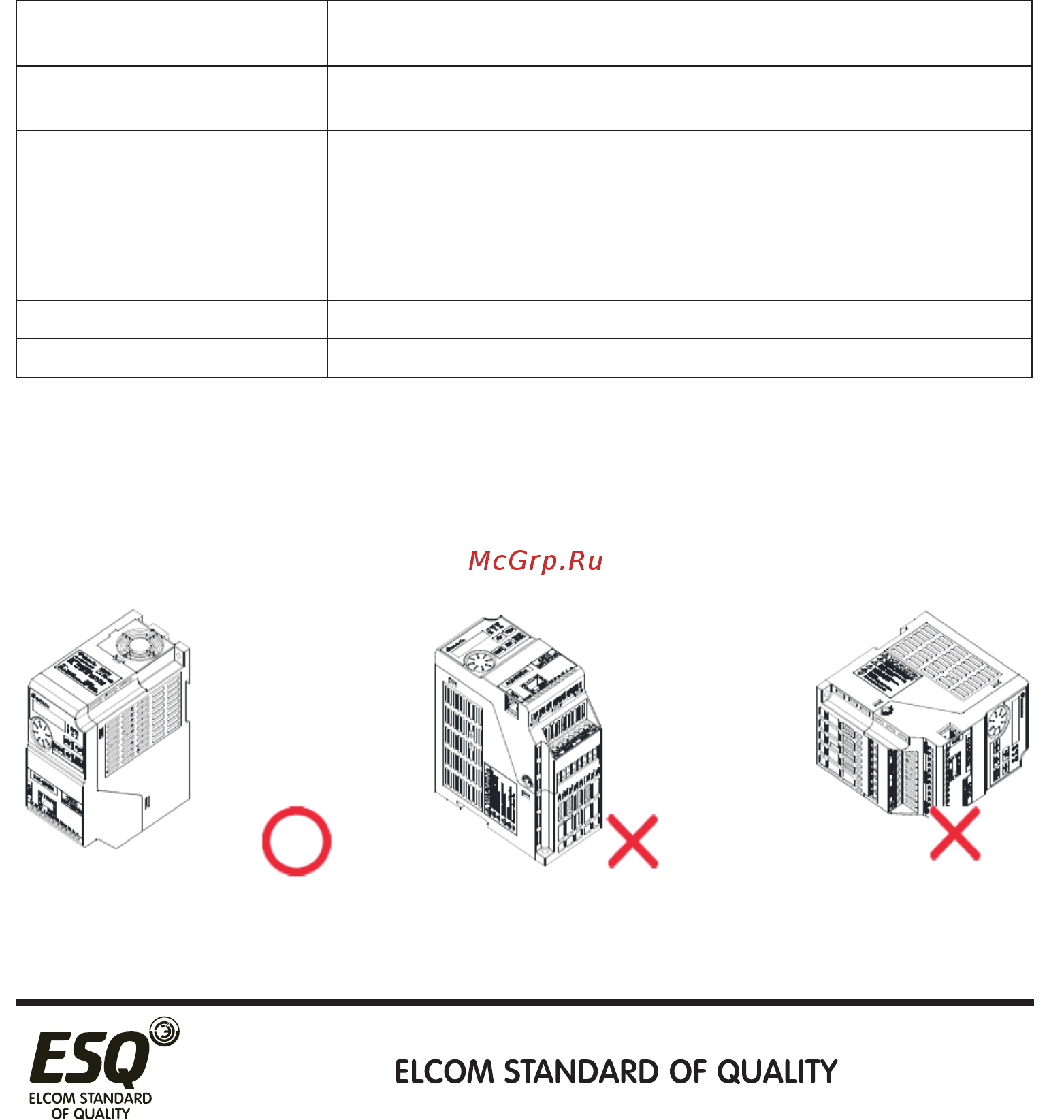

• Обязательно монтируйте инвертор в вертикальной ориентации для
соблюдения условий охлаждения.
(а) Вертикальная ориентация (б) Горизонтальная ориентация (в) Ориентация «на боку»
17
