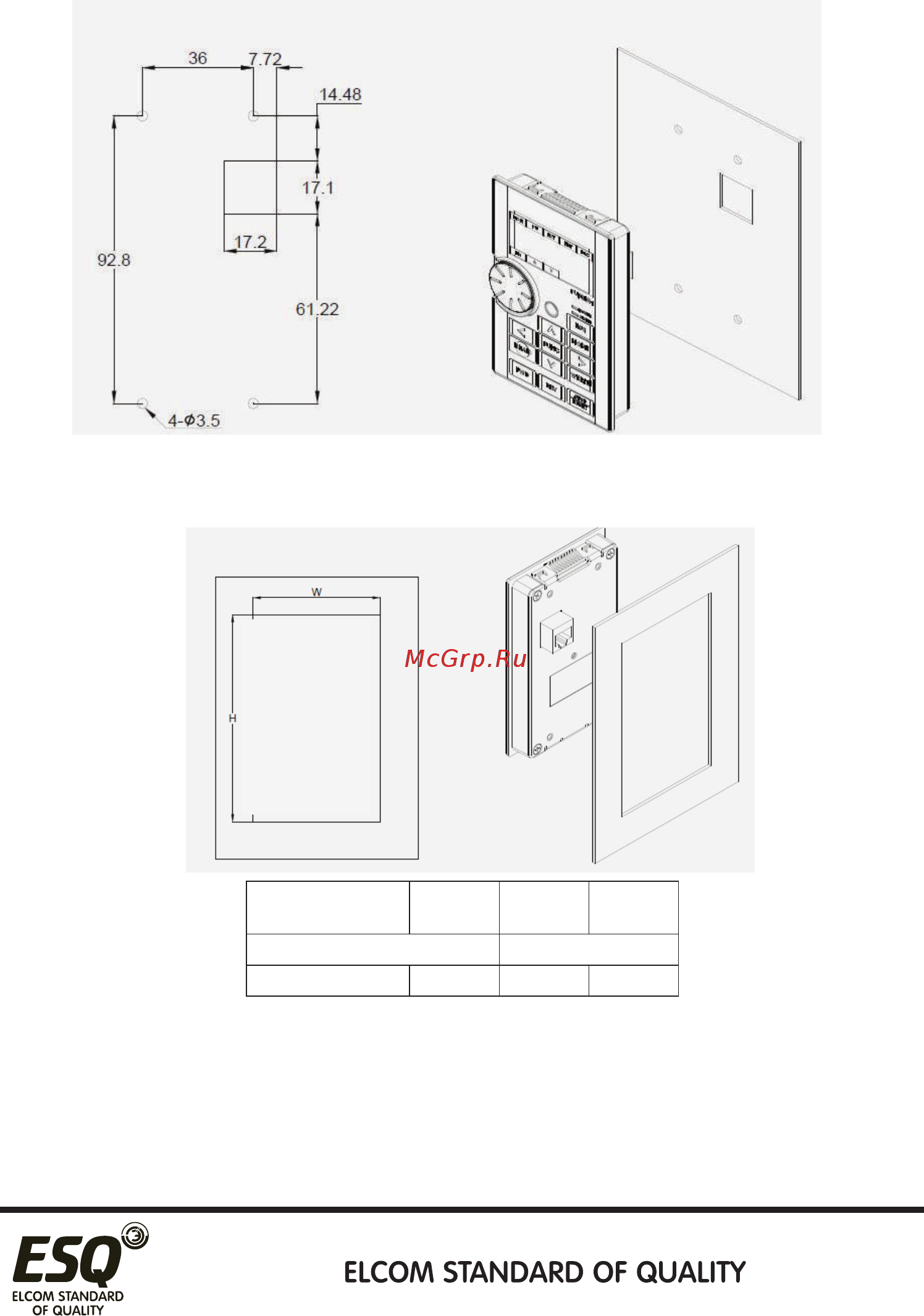

![ESQ ESQ-A500-021-0.2K [189/195] Рисунок размеров проема для монтажа на поверхности](/img/pdf.png)
ESQ ESQ-A500-021-0.2K [189/195] Рисунок размеров проема для монтажа на поверхности
![ESQ ESQ-A500-021-0.2K [189/195] Рисунок размеров проема для монтажа на поверхности](/views2/1574593/page189/bgbd.png)
Толщина
пластины
1,2 мм 1,6 мм 2,0 мм
W 66,4
H 110,2 111,3 112,5
• Рисунок размеров проема для монтажа на поверхности
• Таблица размеров прорези в панели
* допустимое отклонение: ±0,15 мм
* Если заказчик не может выполнить прорезь с нужной точностью, пожалуйста, выберите и
закажите принадлежность SMK301 (комплект монтажа 10-35) для монтажа инвертора.
189
