11
ГЛАВА 1. БАЗОВАЯ ИНФОРМАЦИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.1 Важные меры предосторожности
Вскрытие
упаковки
и осмотр

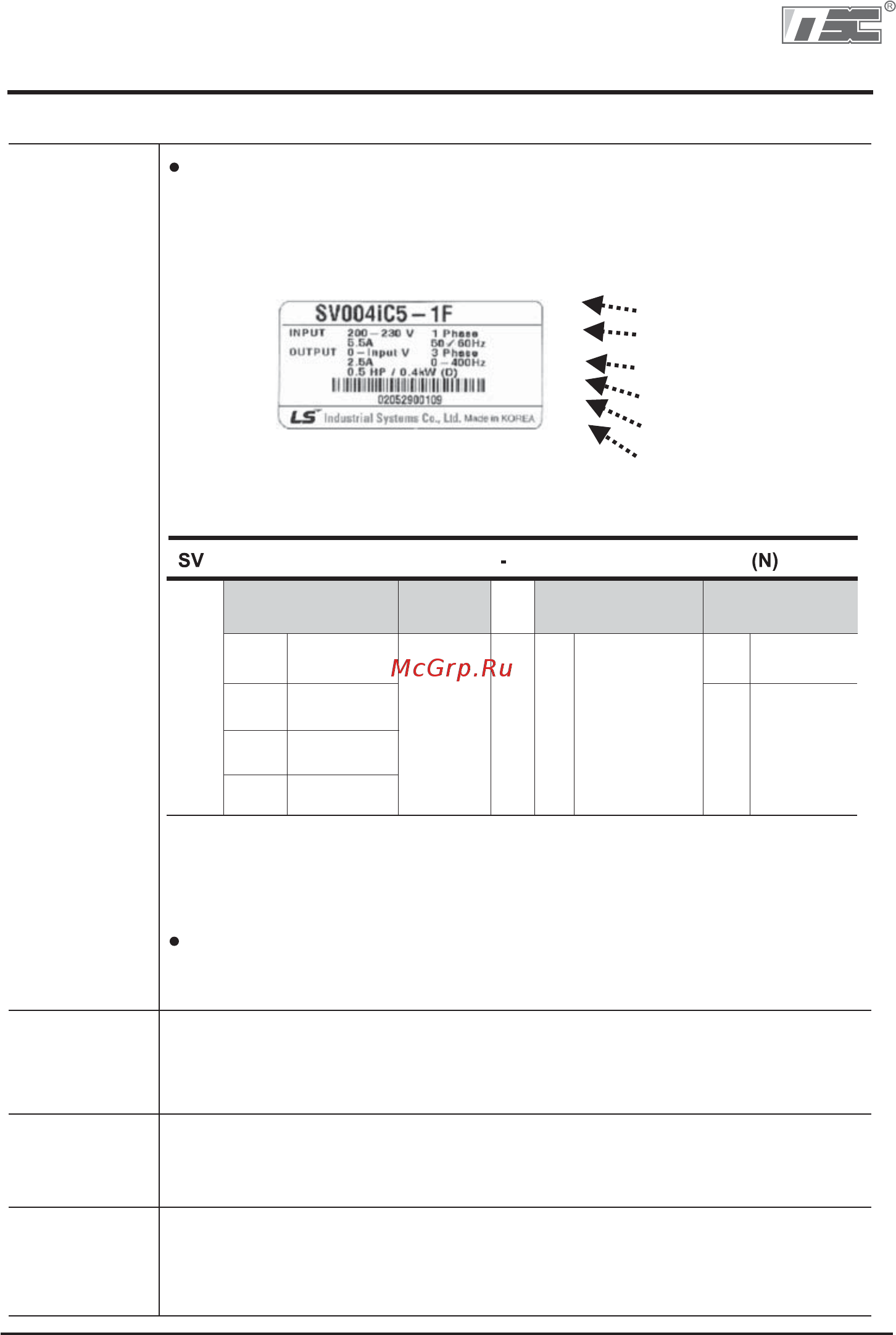

Изучите частотный преобразователь на предмет отсутствия
повреждений после транспортировки. Удостоверьтесь в том, что
данная модель частотного преобразователя подходит для вашего
применения, проверьте тип преобразователя и номинальные
характеристики на паспортной табличке.
Тип преобразователя
Номинальный ток на входе
Номинальная выходная мощность
Номинальный ток на выходе
Мощность (кВА)
Штрихкод и серийный номер
Частотный
преобразователь LS
Номинальные
характеристики
0,4 [кВт]
Серия
Напряжение
питания
Фильтр
ЭМС
Аксессуары
Если вы обнаружили какиелибо отклонения, повреждения и т.д.,
свяжитесь с вашим поставщиком.
Подготовка инструментов и частей зависит от способа использования
частотного преобразователя.
По необходимости подготовьте оборудование и запасные части.
Для долгосрочной и эффективной эксплуатации преобразователя,
устанавливайте его в подходящих для этого местах, соблюдая
правильность установки, оставляя достаточное пространство вокруг.
Подсоедините питание, двигатель и эксплуатационные (управляющие)
сигналы к клеммной колодке. Имейте в виду, что неправильное
подсоединение может повредить частотный преобразователь и
периферийные устройства.
Подготовка
инструментов
и запасных
частей
Установка
Подключение
004
008
015
022
0,75 [кВт]
1,5 [кВт]
2,2 [кВт]
Одна фаза
1
F
–
встроен
нет
004
iC5 2
