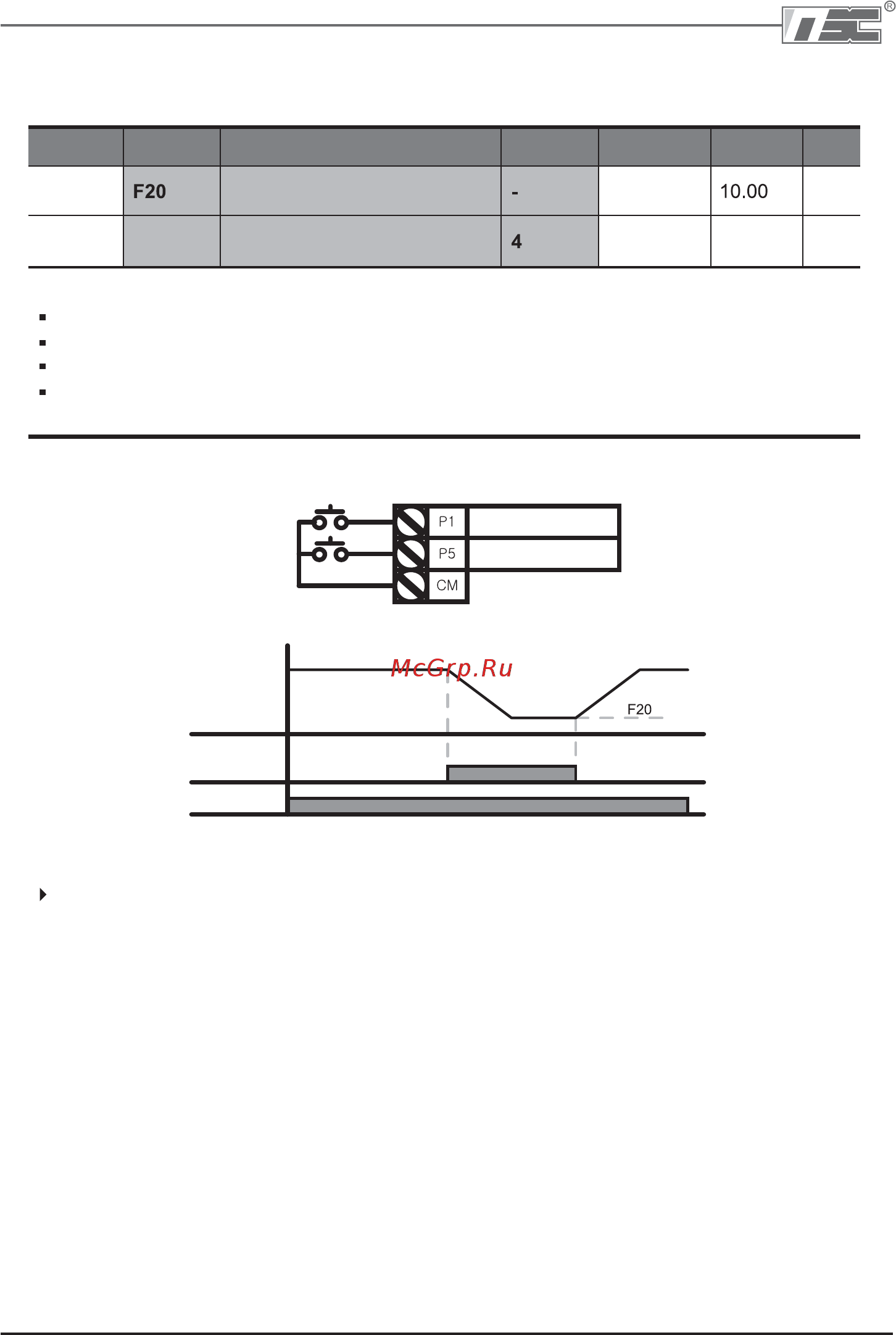

![Ls SV008iC5-1F [92/142] Скорость jog](/views2/1584716/page92/bg5c.png)
103
Режим Jog отменяет все остальные режимы кроме режима удержания. Следовательно,
если команда задания Jog частоты поступает в середине цикла многоскоростного
режима, режима Up/Down, или трех проводного режима, действия выполняются с
частотой Jog.
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
10.2 Скорость Jog
Функц.
группа 1
Группа
I/O
[Частота Jog]
[Определение много
функционального входа Р3]
0 –
400
0 – 24
Гц
Напряжение
Команда ПУСК
Установите желаемую частоту Jog в F20.
Для этой установки выберите клемму из Р1 – Р5.
Если Р3 установлен в режим Jog, установите I22 в 4 (Jog).
Частота Jog может быть установлена в пределах диапазона
F21 (максимальная частота) – F22 (стартовая частота).
2
I22
FX: I20 = 0
JOG: I22 = 4
P3 (JOG)
