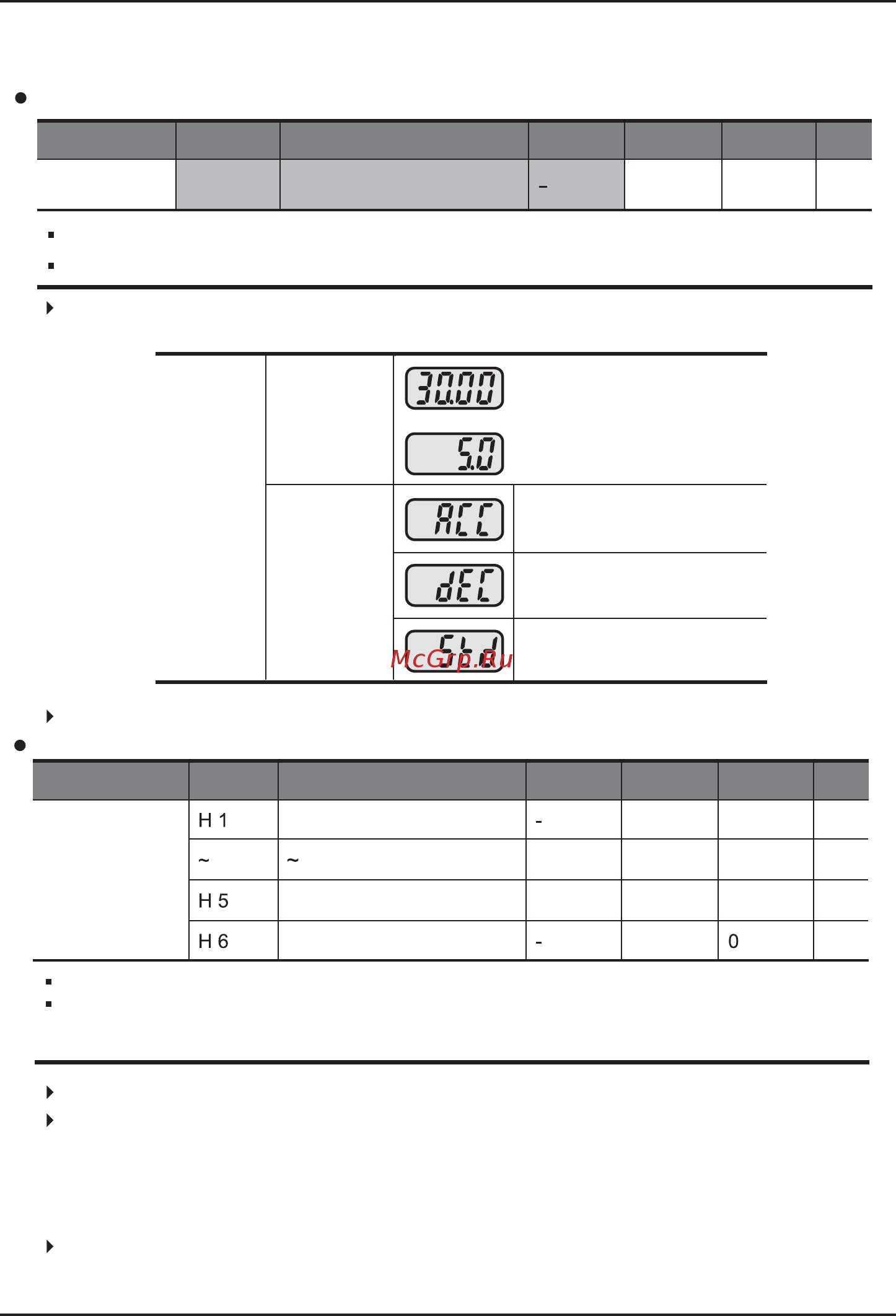

114
11.3 Мониторинг состояния сбоя
Мониторинг текущих ошибок
Ошибка, произошедшая во время работы, отображается в nOn.
Имеется возможность отслеживать до 3 типов ошибок.
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Текущие ошибки]
DRV
nOn
Данный параметр предоставляет информацию о типах ошибок и состоянии работы
в момент ошибки.
Тип
ошибки
Частота
Ток
Информа
ция о
разгоне/
торможении
Ошибка при разгоне
Ошибка при торможении
Ошибка во время работы
См. страницу 131, типы ошибок.
0 – 1
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
Отслеживание истории ошибок
Функц.
группа 2
[История ошибки 1]
[История ошибки 5]
[Сброс истории ошибок]
H 1 – H 5: может храниться информация о макс. 5 ошибках.
H 6: Информация о предыдущих ошибках, сохраненная в кодах от H1 до H5,
сбрасывается.
Если ошибка происходит во время работы, ее можно отслеживать в nOn.
При сбросе состояния сбоя с помощью кнопки СТОП/СБРОС (STOP/RST) или
многофункциональной клеммы, информация, отображенная в nOn, будет
перемещена в H1.
В дополнение, информация, сохраненная до этого в H1, автоматически переместится
в H2. Таким образом, новая информация об ошибке сохранится в H1.
Когда в одно и то же время происходит более 1 сбоя, до 3 типов ошибок будет
храниться в одном коде.
