132

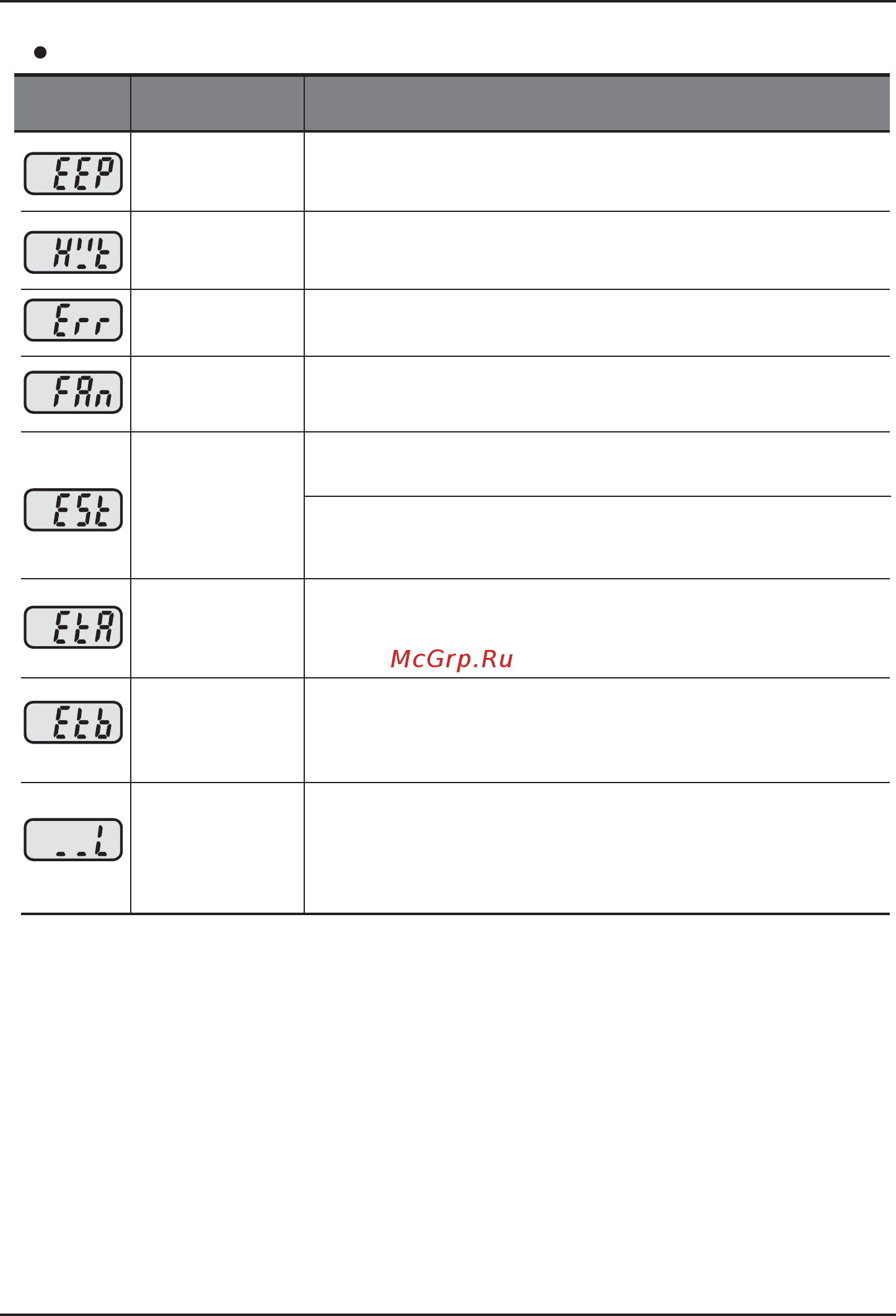

Глава 13. Устранение неисправностей и техническое обслуживание
Отображае
мый символ
Описание
Защитные
функции
Отображение ошибок и информации
Ошибка записи
параметра
Сбой аппарат
ной части
преобразователя
Ошибка
коммуникации
Сбой
вентилятора
Мгновенное
отключение
Внешняя
ошибка A
Вход контакта
Внешняя
ошибка B
Вход контакта
Метод работы
при потере
сигнала
задания
Отображается, когда установленные пользователем
параметры не могут быть введены в память.
Отображается, когда происходит ошибка в контрольной
цепи частотного преобразователя.
Отображается, когда частотный преобразователь не
может осуществить коммуникацию с пультом.
Отображается, при неисправном состоянии вентилятора
охлаждения частотного преобразователя.
Для аварийной остановки. Преобразователь мгновенно
выключает выход, когда включается клемма EST.
Внимание: Частотный преобразователь начинает работу в
штатном режиме при выключении клеммы EST, в то время
как клемма FX или RX является ВКЛ.
Когда многофункциональная входная клемма (I20I24)
установлена в 19 (входной сигнал внешней ошибки A:
(нормально разомкнутый контакт)), преобразователь
выключает выход.
Когда многофункциональная входная клемма (I20I24)
установлена в 19 (входной сигнал внешней ошибки B:
(нормально замкнутый контакт), частотный преобразо
ватель выключает выход.
Когда работа частотного преобразователя устанавли
вается посредством аналогового входа (вход 010В или
020мА) или опции (RS485) и сигнал не подается, работа
осуществляется в соответствии с методом, установлен
ным в I62 (Метод работы при потере эталонной частоты).
