![Ls SV015iC5-1F [124/142] Защита от потери фазы на выходе](/img/pdf.png)
Ls SV015iC5-1F [124/142] Защита от потери фазы на выходе
![Ls SV008iC5-1F [124/142] Защита от потери фазы на выходе](/views2/1584716/page124/bg7c.png)
125
Группа Код Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Группа Код Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.

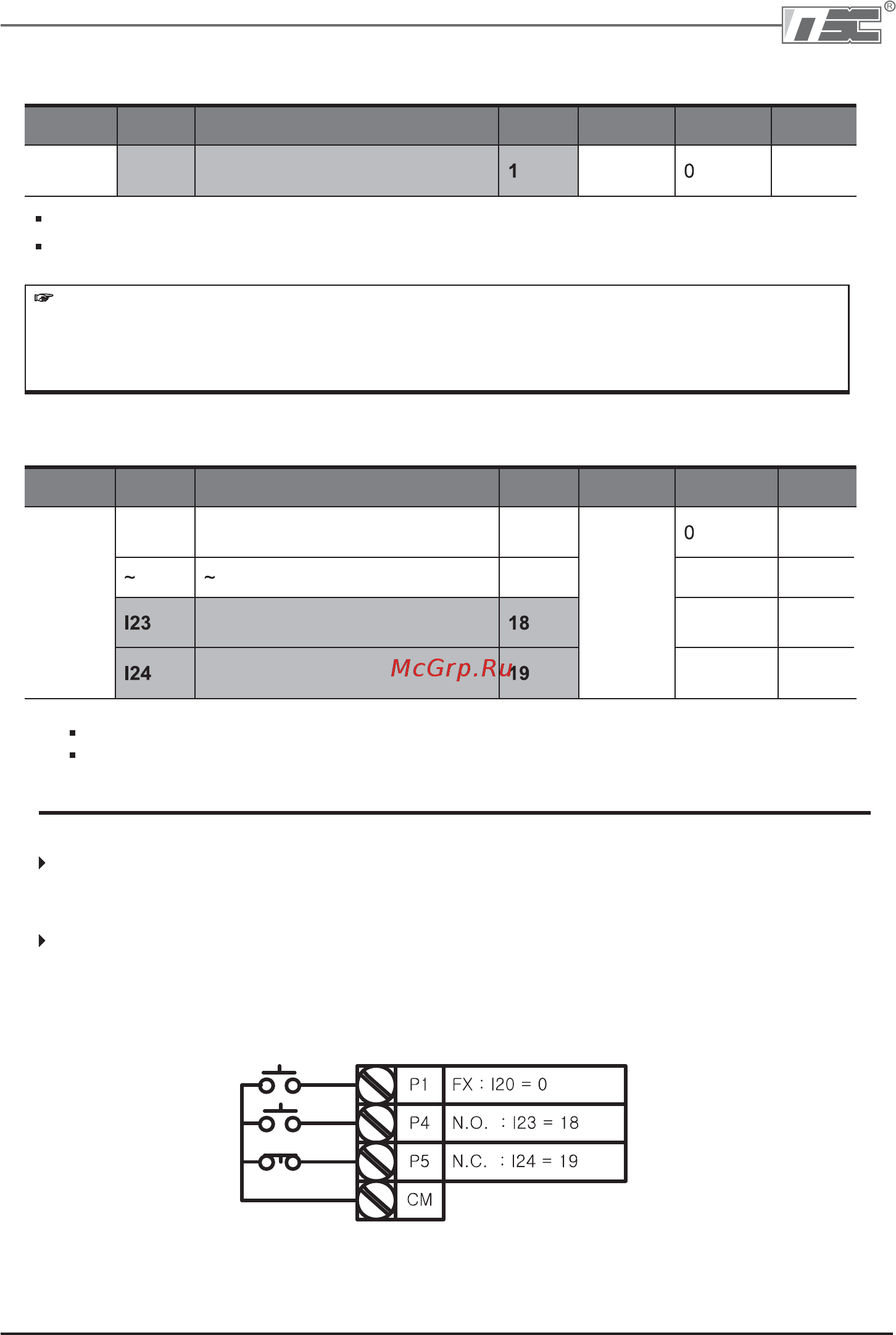

12.4 Защита от потери фазы на выходе
Установите значение H19 как 1.
Потеря фазы на выходе: выход частотного преобразователя отключен в случае потери
одной фазы и более среди U, V и W.
Функц.
группа 2
H19
[Защита от потери фазы на
выходе]
0 – 1
Предупреждение:
Правильно установите H33 [Номинальный ток двигателя]. Если реальный
номинальный ток двигателя и значение H33 отличаются, функция защиты от
потери фазы на выходе будет активирована.
12.5 Сигнал внешнего отключения
Группа
I/O
[Многофункциональная
входная клемма Р1]
[Многофункциональная
входная клемма Р4]
[Многофункциональная
входная клемма Р5]
0 – 24
Выберите клемму среди P1 – P5 для вывода сигнала о внешнем сбое.
Установите I23 и I24 to 18 и 19 для задания функции P4 и P5 в качестве внешнего
контакта A и B.
Вход сигнала внешнего сбоя, контакт A (Н.О.): Вход, нормально открытый контакт. Когда
клемма P4 установленная в “Ext tripA” включена (замкнута), частотный
преобразователь отображает ошибку и выключает свой выход.
Вход сигнала внешнего сбоя, контакт B (Н.З.): Вход, нормально закрытый контакт. Когда
клемма P5 установленная в “Ext tripB” выключена (Открыта), частотный
преобразователь отображает ошибку и выключает свой выход.
I20
3
4
