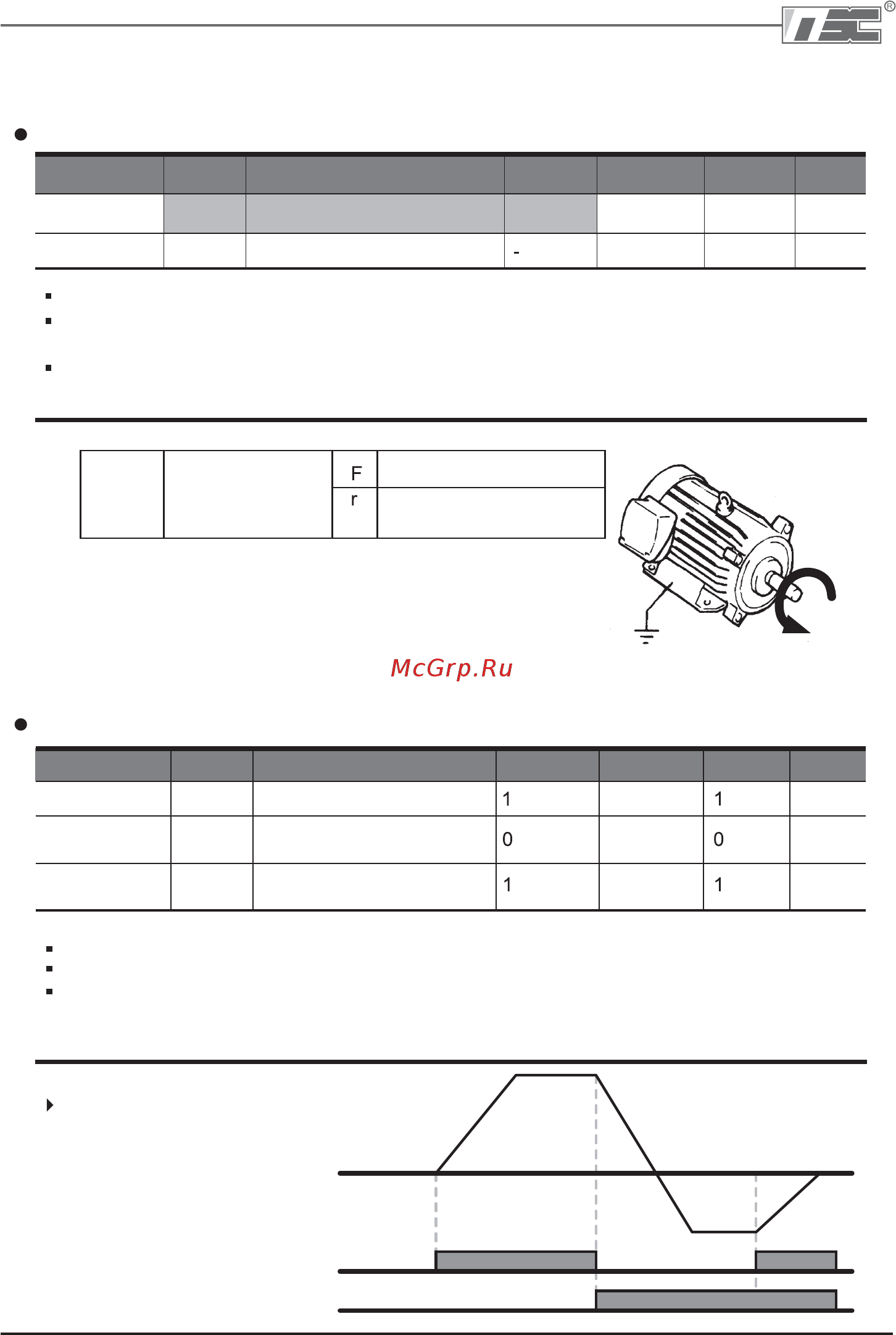

Ls SV015iC5-1F [76/142] Способ задания стартовых команд
![Ls SV015iC5-1F [76/142] Способ задания стартовых команд](/views2/1584716/page76/bg4c.png)
97
Группа Код Имя параметра Установка Диапазон
Начальное
значение
Ед. измер.
9.3 Способ задания стартовых команд
drC
Выбор
направления
вращения
В прямом направлении
В обратном направлении
FX: В прямом направлении:
против часовой стрелки
drC
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Работа при помощи клавиш RUN и STOP/RST пульта управления
DRV
[Тип стартовых команд]
drv
0 –
3
1
[Выбор направления вращения]
F, r
F
0
DRV
I/O
[Тип стартовых команд]
[Установка многофункциo #
нального входа P1]
[Установка многофункциo #
нального входа P2]
0 –
3
0 –
24
0 –
24
Установите drv – [тип стартовых команд] как 1.
Установите I20 и I21 как 0 и 1, используя клеммы Р1 и Р2 как FX и RX.
“FX” – вращение в прямом направлении и “RX” – вращение в обратном направлении.
Двигатель останавливается,
когда клеммы FX и RX –
включаются или
выключаются
одновременно.
Частота
FX
RX
Задание команд с помощью клемм FX, RX, вариант 1
drv
I20
I21
Установите drv – [тип стартовых команд] как 0.
Разгон начинается после нажатия кнопки ПУСК, после установки рабочей частоты.
Двигатель тормозит до остановки при нажатии кнопки СТОП/СБРОС.
Выбор направления вращения возможен в drC – [Выбор направления вращения
двигателя], когда команда отдается при помощи пульта.
