98
Глава 9. Базовые функции
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.

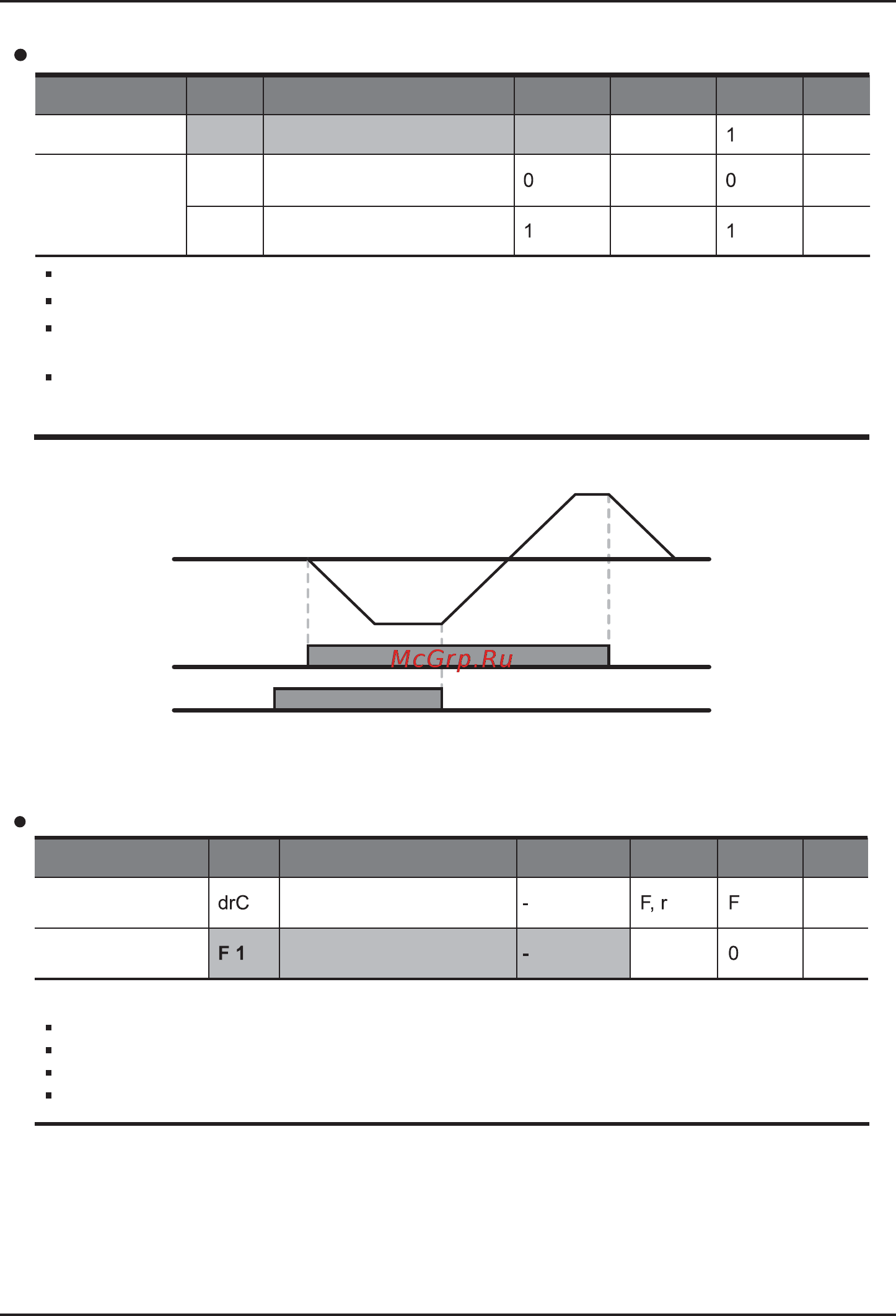

Подача команд с помощью клемм FX, RX, вариант 2
DRV
[Тип стартовых команд]
0 –
3
I/O
0 – 24
0 –
24
drv
[Установка многофункцио
нального входа Р1]
[Установка многофункцио
нального входа Р2]
Частота
FX
RX
2
I20
I21
Группа Код
Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Отключение пуска FX/RX (в прямом и обратном направлениях)
DRV
Функциональная
группа 1
[Выбор направления
вращения]
[Запрет пуска в прямом/
обратном направлении]
0 –
2
Выберите направление вращения двигателя.
0: Разрешение движения в прямом или обратном направлениях.
1: Запрет движения в прямом направлении.
2: Запрет движения в обратном направлении.
Установите drv как 2.
Установите I20 и I21 как 0 и 1 для использования P1 и P2 в качестве клемм FX и RX.
FX: Установка команды Пуск. Двигатель вращается в прямом направлении, если
клемма RX (P2) является ВЫКЛ.
RX: Выбор направления вращения двигателя. Двигатель вращается в обратном
направлении, когда клемма RX (P2) является ВКЛ.
