915
Группа Код
Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Группа Код
Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.

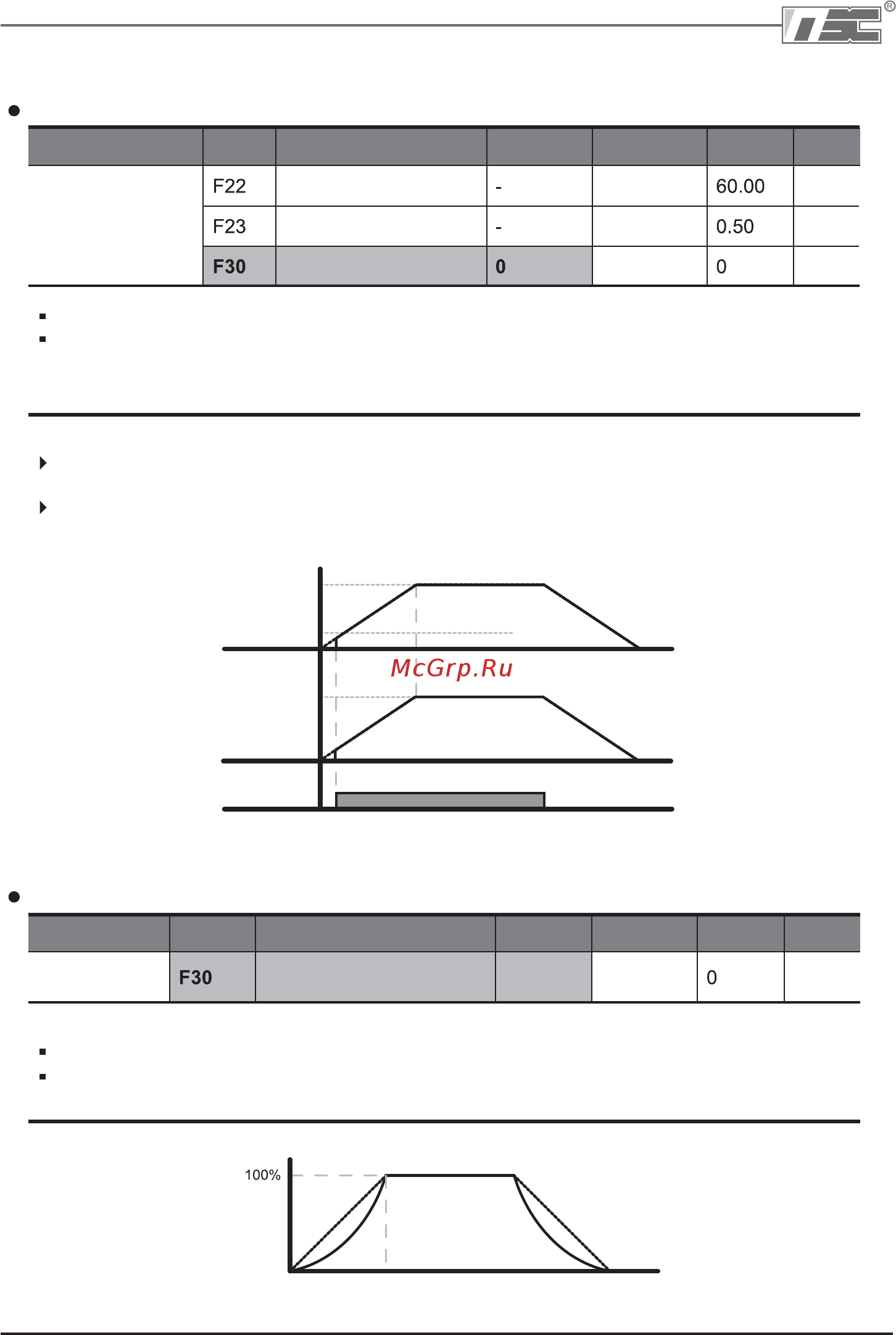

9.5 V/F управление
Линейный тип V/f характеристики
[Базовая частота]
[Стартовая частота]
[V/f характеристика]
Функц.
группа 1
30 –
400
0.1 – 10.0
0 – 2
Гц
Гц
Частота
Базовая
частота
Номинальное
напряжение
частотного
преобразователя
Напряжение
Команда ПУСК
Стартовая
частота
Квадратичный тип V/f характеристики
Функц.
группа 1
[V/f характеристика]
0 –
2
1
Установите F30 как 1 {Квадратичный тип}.
Данная характеристика поддерживает квадратичное отношение вольты/герцы.
Применяется в вентиляторах, насосах, и т.д.
Напряжение
Базовая
частота
Частота
F22 – Базовая частота: частотный преобразователь выводит номинальное напряжение
на этом уровне. Введите частоту двигателя, указанную на паспортной табличке.
F23 – Стартовая частота: частотный преобразователь начинает выводить напряжение
на этом уровне.
Установите F30 в положение 0 {линейный тип}.
Данный тип поддерживает линейное отношение вольт/частота от пар. F23 [Стартовая
частота] до пар. F22 [Базовая частота]. Подходит для применений при постоянном
моменте.
