21

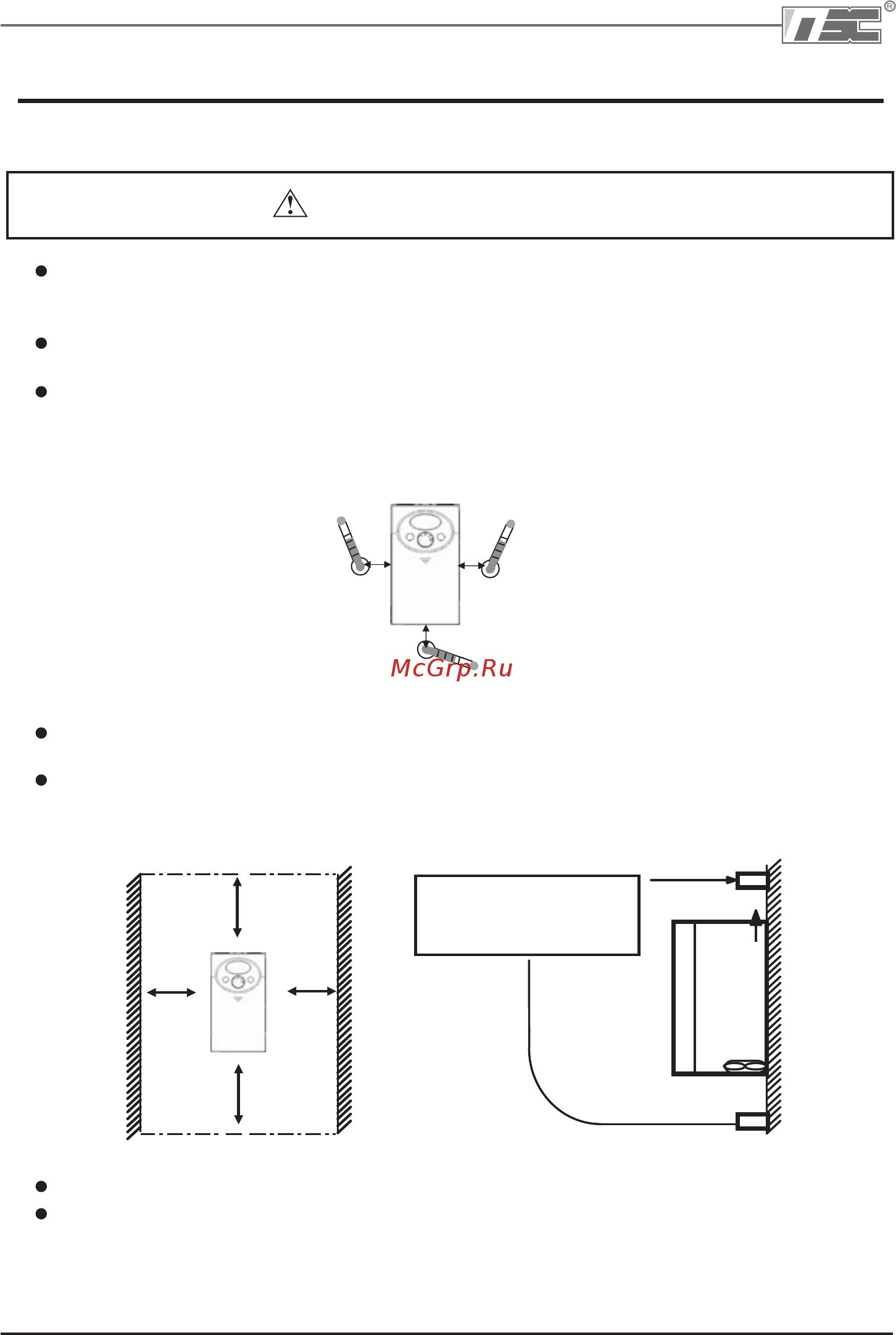

ГЛАВА 2. УСТАНОВКА
2.1 Меры предосторожности при установке
ПРЕДУПРЕЖДЕНИЕ
Частотный преобразователь сильно нагревается во время работы. Устанавливать
частотный преобразователь необходимо на невоспламеняющихся поверхностях.
Устанавливайте частотный преобразователь на гладкой и ровной поверхности в
вертикальным (прямом положении) для обеспечения рассеивания тепла. В этих целях
оставьте достаточно свободного места вокруг прибора.
10 см
мин.
5 см
мин.
5 см
мин.
10 см
мин.
5 см
5 см
5 см
Воздух
Вентилятор
Оставьте достаточное
пространство для свобод
ного прохода воздуха
Защищайте прибор от воздействия влажности и прямого солнечного света.
Не устанавливайте частотный преобразователь в местах, где возможно воздействие
водных капель, масляного тумана, пыли и т.д. Устанавливать частотный
преобразователь следует в чистых местах или внутри «полностью герметичной»
панели.
Бережно обращайтесь с частотным преобразователем для предотвращения
повреждения пластмассовых компонентов. Не берите частотный преобразователь за
переднюю крышку во избежание его падения.
Устанавливайте частотный преобразователь в местах, защищенных от вибрации
(5,9 м/с
2
или менее).
Устанавливайте прибор в местах, где температура находится в пределах допустимого
диапазона (10 – 50°C). Максимальная температура окружающей среды 50°C.
Эксплуатация моделей SV004iC51, SV004iC51F, SV008iC51 и SV008iC51F
возможна при температуре не выше 40°C.
ООО “ПневмоЭлектроСервис”
