Ls SV015iC5-1F [15/142] Установка нескольких частотных преобразователей на панели
![Ls SV015iC5-1F [15/142] Установка нескольких частотных преобразователей на панели](/views2/1584716/page15/bgf.png)
22
Глава 2. Установка
При установке двух или более частотных преобразователей, или если вентилятор
охлаждения установлен на панели, частотные преобразователи и вентилятор должны
быть установлены в надлежащем положении для соблюдения необходимого
температурного режима.
Частотный преобразователь следует надежно крепить при помощи винтов или болтов.
Примечание: Правильно устанавливайте преобразователи в вентилируемый шкаф.

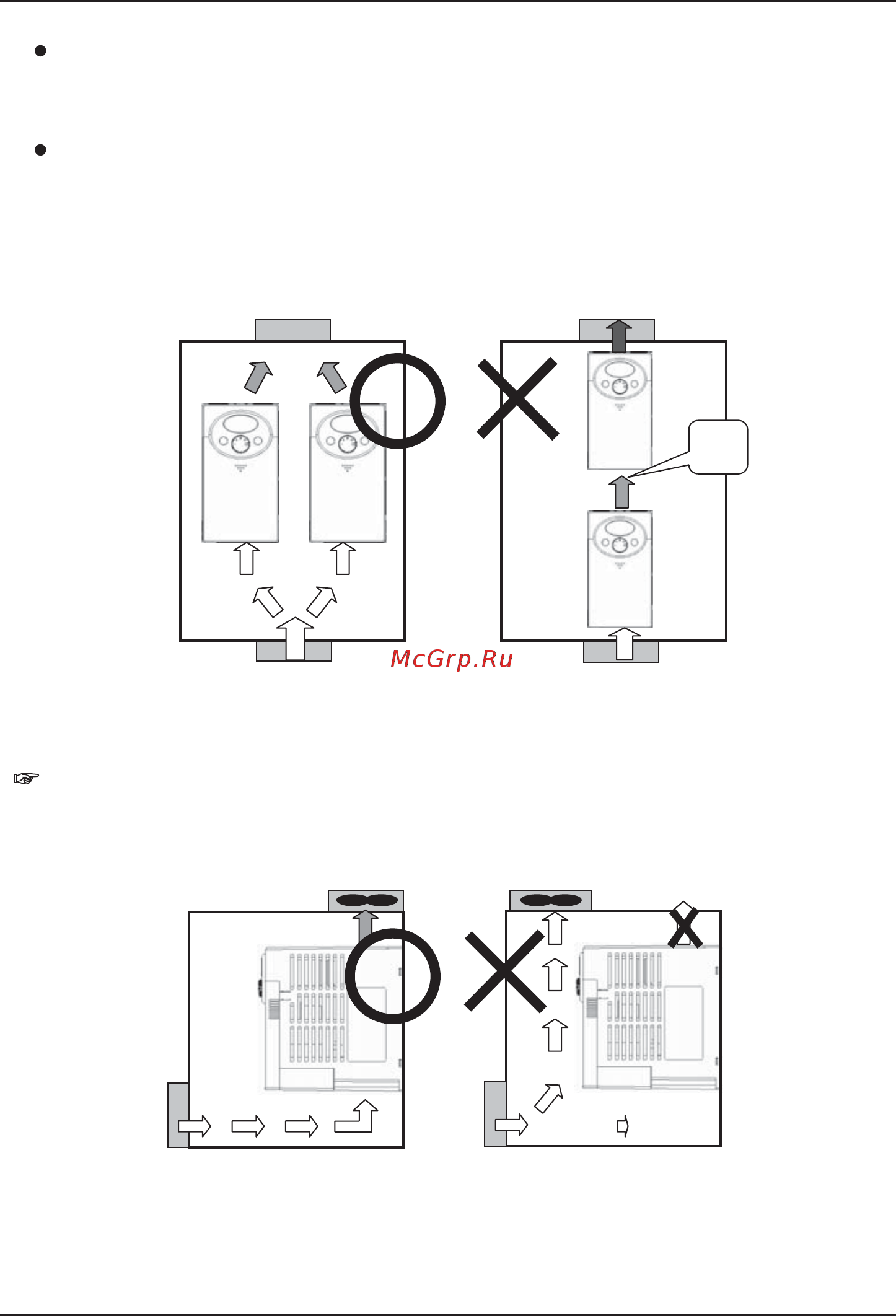

Установка нескольких частотных преобразователей на панели
Верно Не верно
Верно Не верно
Поток воздуха
Тепло
