Ls SV015iC5-1F [110/142] Глава 11 мониторинг
![Ls SV015iC5-1F [110/142] Мониторинг рабочего состояния](/views2/1584716/page110/bg6e.png)
111
Отображается значение, равное от входного напряжения во время останова
двигателя.
H31: Введите номинальное количество полюсов двигателя, указанное на паспортной
табличке.
H74: Данный параметр используется для изменения соотношения отображаемой
скорости двигателя к частоте вращения (об/мин) или механической скорости (м/мин).
Группа Код Имя параметра Установка Мин./Макс.
По
умолчанию
Ед.
измер.

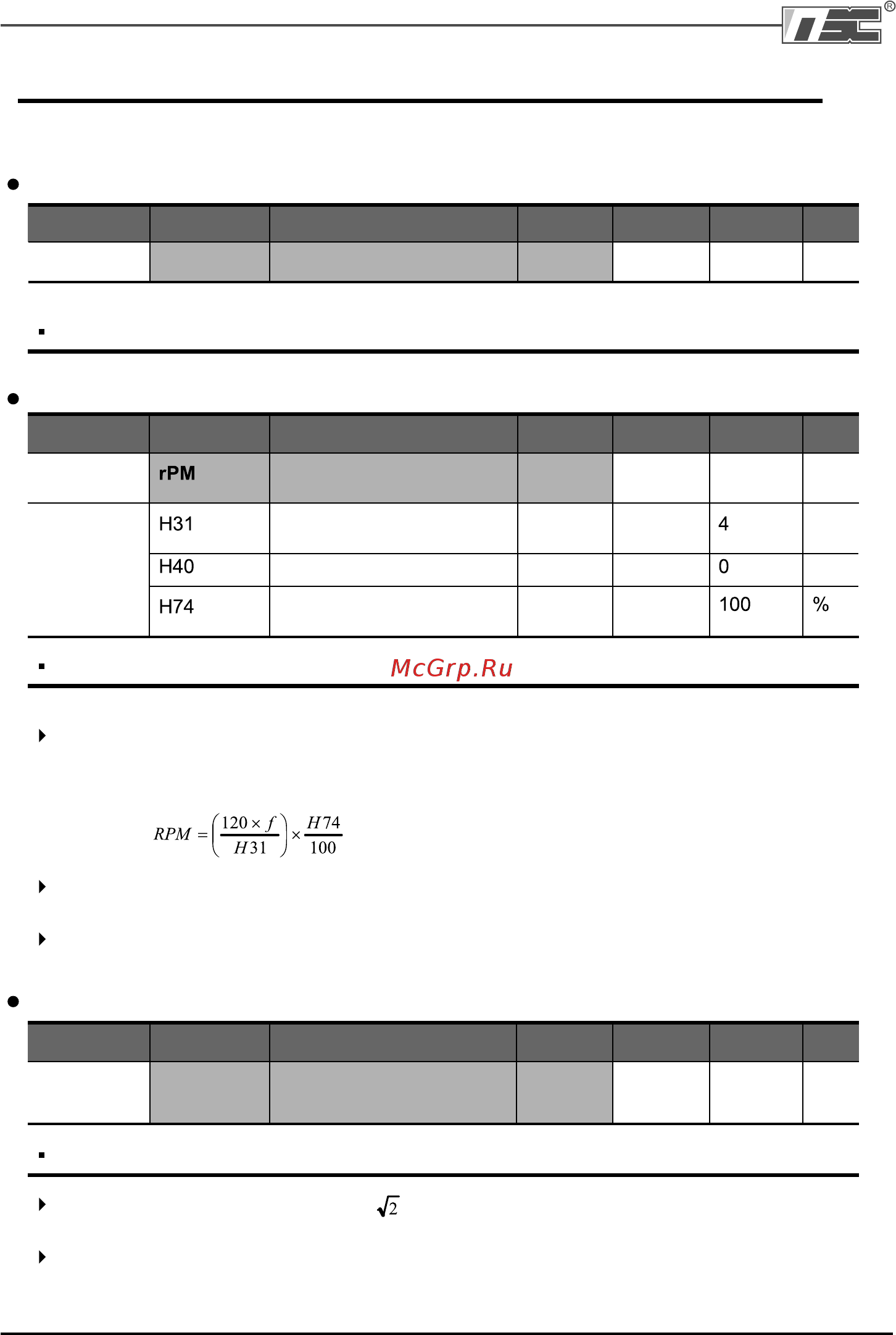

ГЛАВА 11. МОНИТОРИНГ
11.1 Мониторинг рабочего состояния
Выходной ток
Группа Код Имя параметра Установка Мин./Макс.
По
умолчанию
Ед.
измер.
DRV CUr
[Выходной ток]
Выходной ток частотного преобразователя можно отслеживать в CUr.
Количество оборотов в минуту двигателя
DRV
Функц.
группа 2
[Колво оборотов в минуту
двигателя]
[Количество полюсов
двигателя]
[Выбор режима управления]
[Коэффициент усиления ско
рости вращения двигателя]
2 –
12
0 –
2
1 –
1000
Количество оборотов двигателя может отслеживаться в rPM.
Когда H40 установлен как 0 {V/F управление} или 1 {ПИД управление}, выходная
частота преобразователя (f) отображается в RPM при помощи формулы, приведенной
ниже. Скольжение ротора не учитывается.
Напряжение звена постоянного тока
Группа Код Имя параметра Установка Мин./Макс.
По
умолчанию
Ед.
измер.
DRV dCL
[Напряжение звена
постоянного тока]
Напряжение звена постоянного тока может отслеживаться в dCL.
Напряжение звена постоянного тока равно напряжению между клеммами P1 и N.
ООО “ПневмоЭлектроСервис”
–
–
–
–
