104
Глава 10. Дополнительные функции
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.

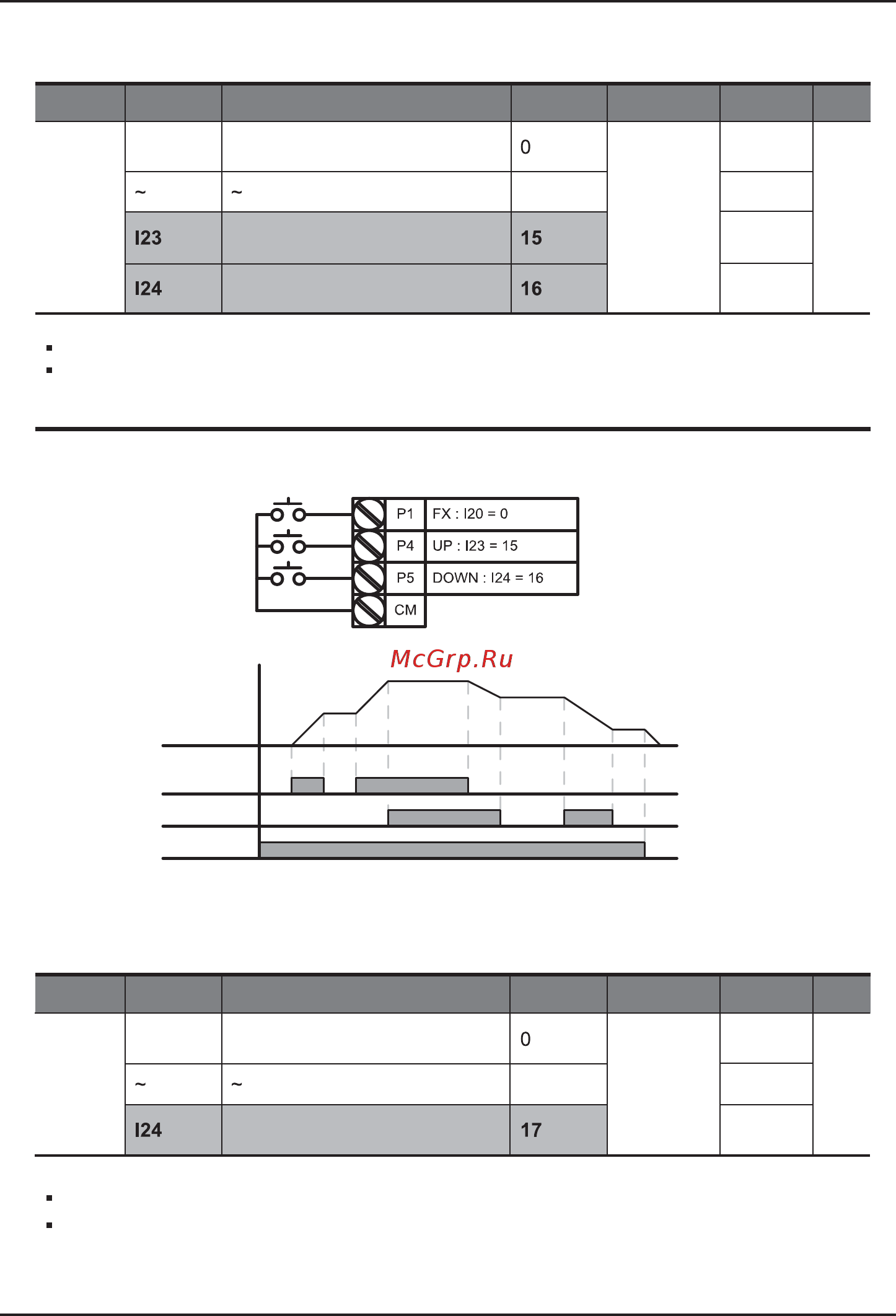

10.3 Функция Up/Down
0 – 24
Выберите клемму для функции UP/Down из Р1 – Р5.
Группа
I/O
[Выбор многофункциональ
ной входной клеммы Р1]
[Выбор многофункциональ
ной входной клеммы Р4]
[Выбор многофункциональ
ной входной клеммы Р5]
Если выбраны клеммы Р4 и Р5, установите пар. I 23 и пар. I 24 в значения 15 (команда
частоты увеличения) и 16 (команда частоты уменьшения) соответственно.
Частота
Команда ПУСК (FX)
P4 (ВВЕРХ)
P5 (ВНИЗ)
I20
2
3
4
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
10.4 3проводной режим
Выберите клемму из Р1 – Р5 для использования 3проводного режима.
Если выбрана клемма Р5, установите пар. I 24 в значение 17 (3 проводной режим).
Группа
I/O
[Выбор многофункциональ
ного входа Р1]
[Выбор многофункциональ
ного входа Р8]
0 –
24
I20
2
4
