113
11.2 Мониторинг клеммы I/O
Мониторинг статуса входной клеммы
Статус клеммы входного тока (ON/Off) (вкл/выкл) может быть отслежен в коде I25.
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Статус входной клеммы]
Группа
I/O

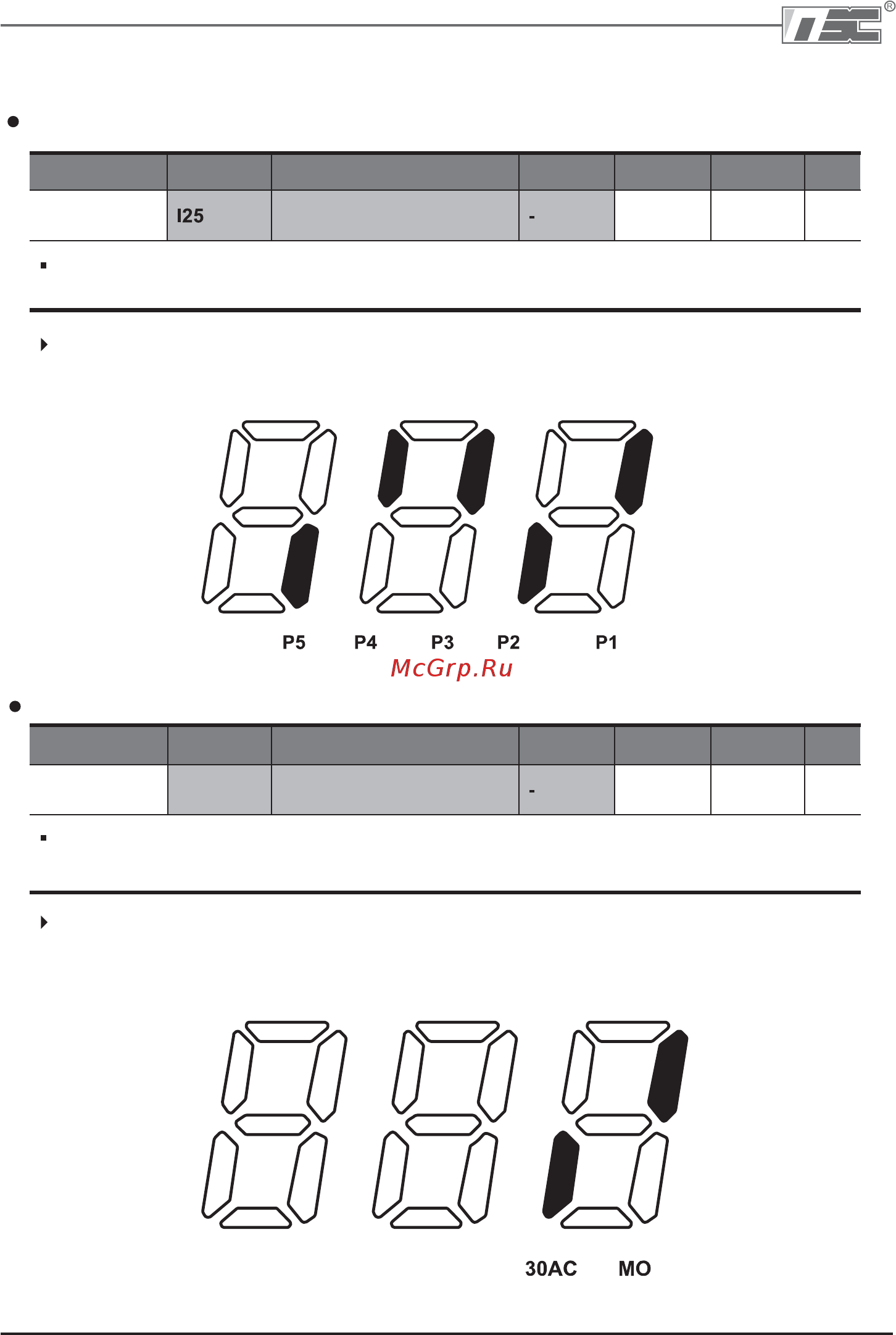

Когда P1, P3, P4 включены (ON) и P2, P5 выключены (OFF), на дисплее отображается
следующее:
(ВКЛ)
(ВЫКЛ)
Мониторинг статуса выходной клеммы
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Статус выходной клеммы]
Группа
I/O
I26
Состояние клемм выходного тока (MO, реле) (ВКЛ/ВЫКЛ) может отслеживаться
в пар. I26.
Когда клемма многофункционального выхода (MO) включена (ON), а
многофункциональное реле выключено (OFF), на дисплее отображается следующее:
(ВКЛ)
(ВЫКЛ)
