Ls SV015iC5-1F [106/142] Сброс параметров

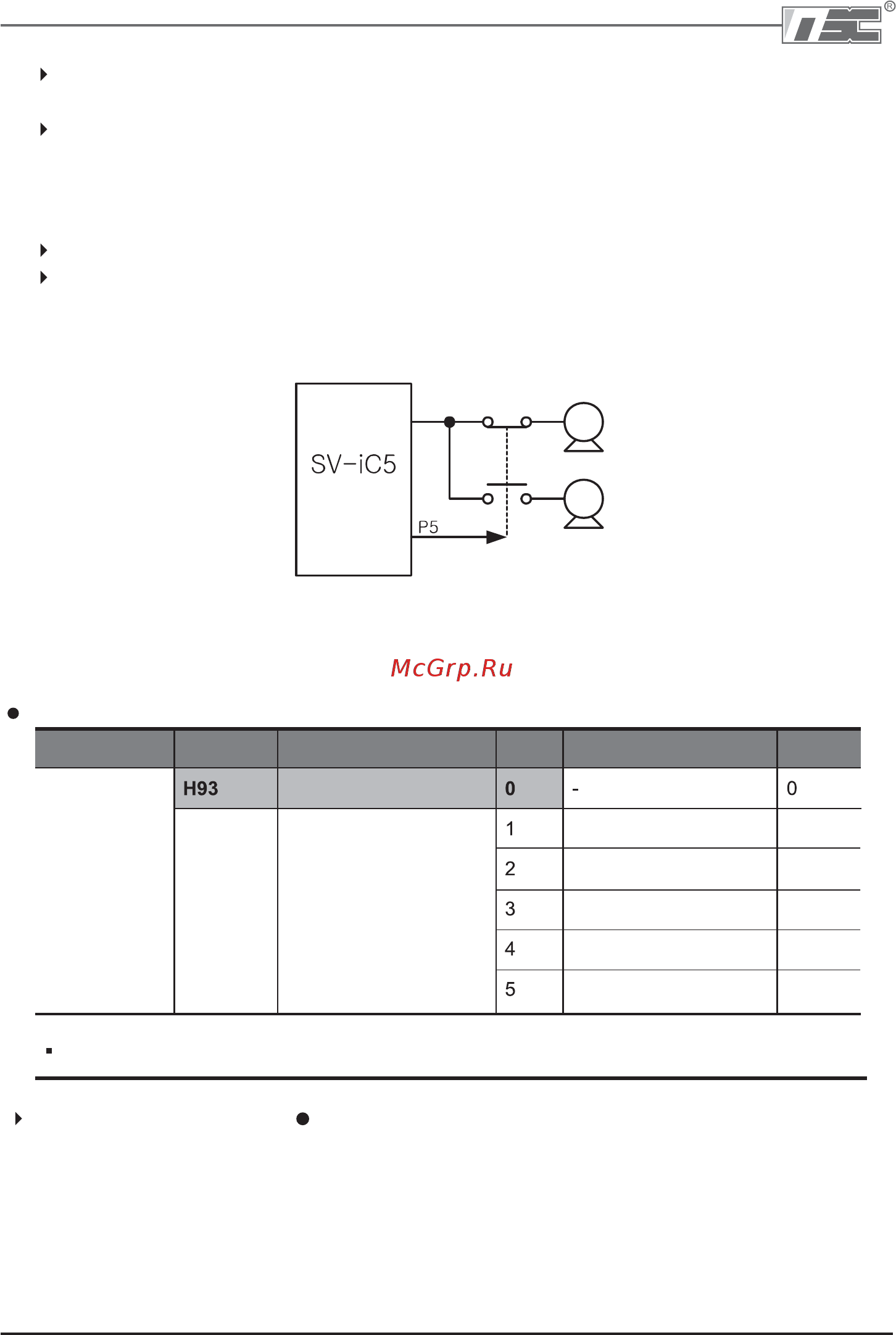

![Ls SV015iC5-1F [106/142] Сброс параметров](/views2/1584716/page106/bg6a.png)
Нажмите кнопку ПРОГ ( ) после установки в H93. H93 будет повторно отображен
после завершения сброса.
1017
Используется, когда частотный преобразователь работает с 2 двигателями,
подсоединенными к двум разным типам нагрузки.
Режим работы со вторым двигателем не позволяет запускать оба двигателя в одно и то
же время. Как показано на рисунке ниже, при использовании двух двигателей
попеременно, выберите один из двух подсоединенных двигателей. При остановке
первого выбранного двигателя, выберите клемму для 2го двигателя и определите
параметры H81H90 для запуска второго двигателя.
Определите функции параметров 2го двигателя при остановке первого.
Функции параметров H81 – H90 являются идентичными функциям 1го двигателя.
1й двигатель
2й двигатель
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
10.15 Сброс / Блокировка параметров
Сброс параметров
Функц.
группа 2
[Сброс параметров]
Сброс параметров 4 групп
Сброс параметров
группы drv
Сброс параметров функ
циональной группы 1
Сброс параметров функ
циональной группы 2
Сброс параметров
группы I/O
Выберите группу для сброса и осуществите его в коде H93.
