56
Глава 5. Программирование при помощи клавиатуры
. На индикаторе код параметра “F 1”,
нажимайте кнопку ВВЕРХ ( ) до тех пор,
пока не появится код параметра “F15”.

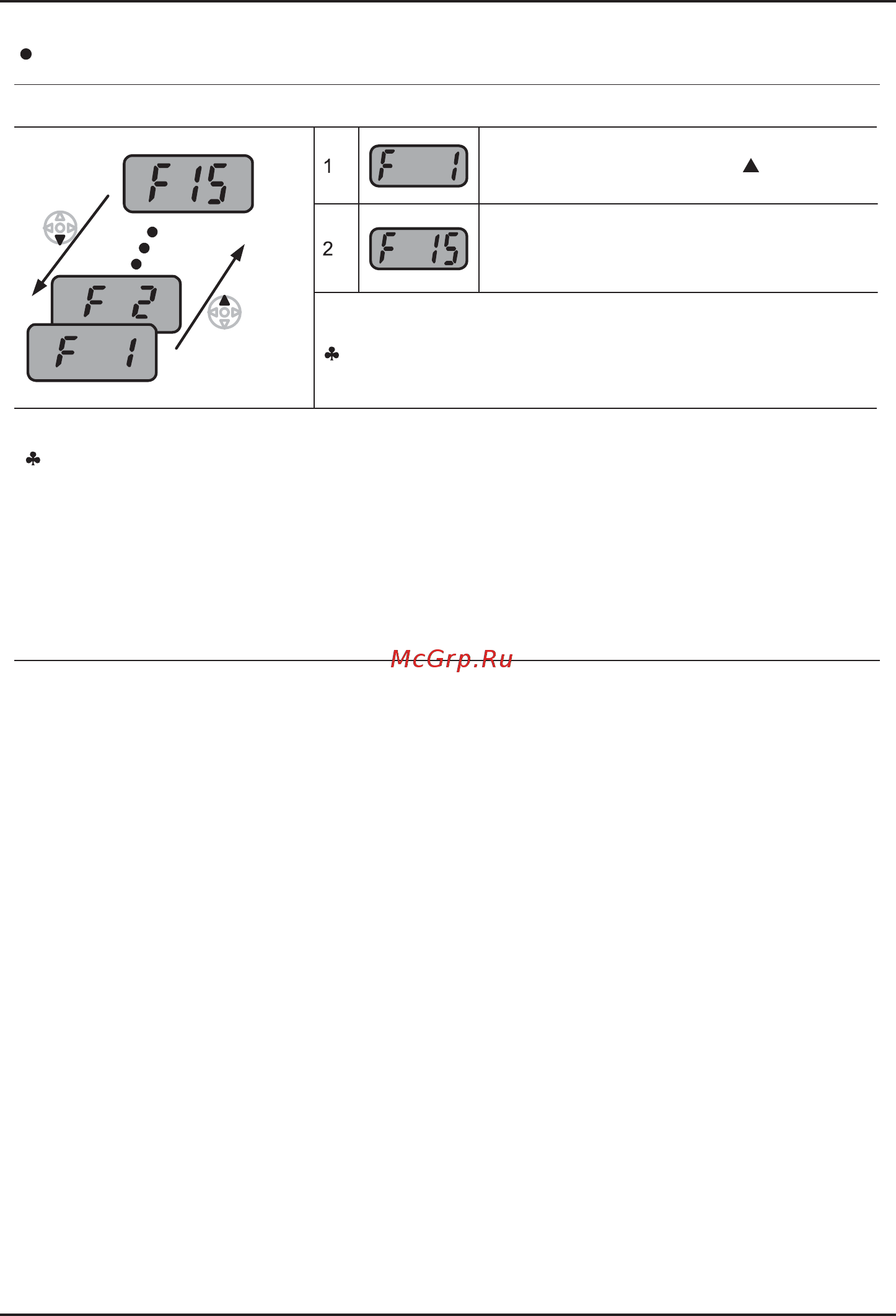

Пример. Переход к параметру с помощью кнопок ВВЕРХ, ВНИЗ
Переход от параметра “F 1” к параметру “F 15” Функциональной группы 1.
Аналогично осуществляется переход к параметру
в Функциональной группе 2 и группе I/O.
. Переход к параметру F15 завершен.
Примечание: Некоторые параметры недоступны, т.к. они являются настройками
функций, которые в данное время отключены. При активизации данных функций все
параметры, связанные с их настройкой, становятся доступными.
Например, когда Параметр F24 [Ограничение частоты] установлен в “O (Нет) ”, параметры
F25 [Верхний предел частоты] и F26 [Нижний предел частоты] невидимы и недоступны.
Если установить параметр F24 в “1(Да)”, F25 и F26 становятся доступными.
