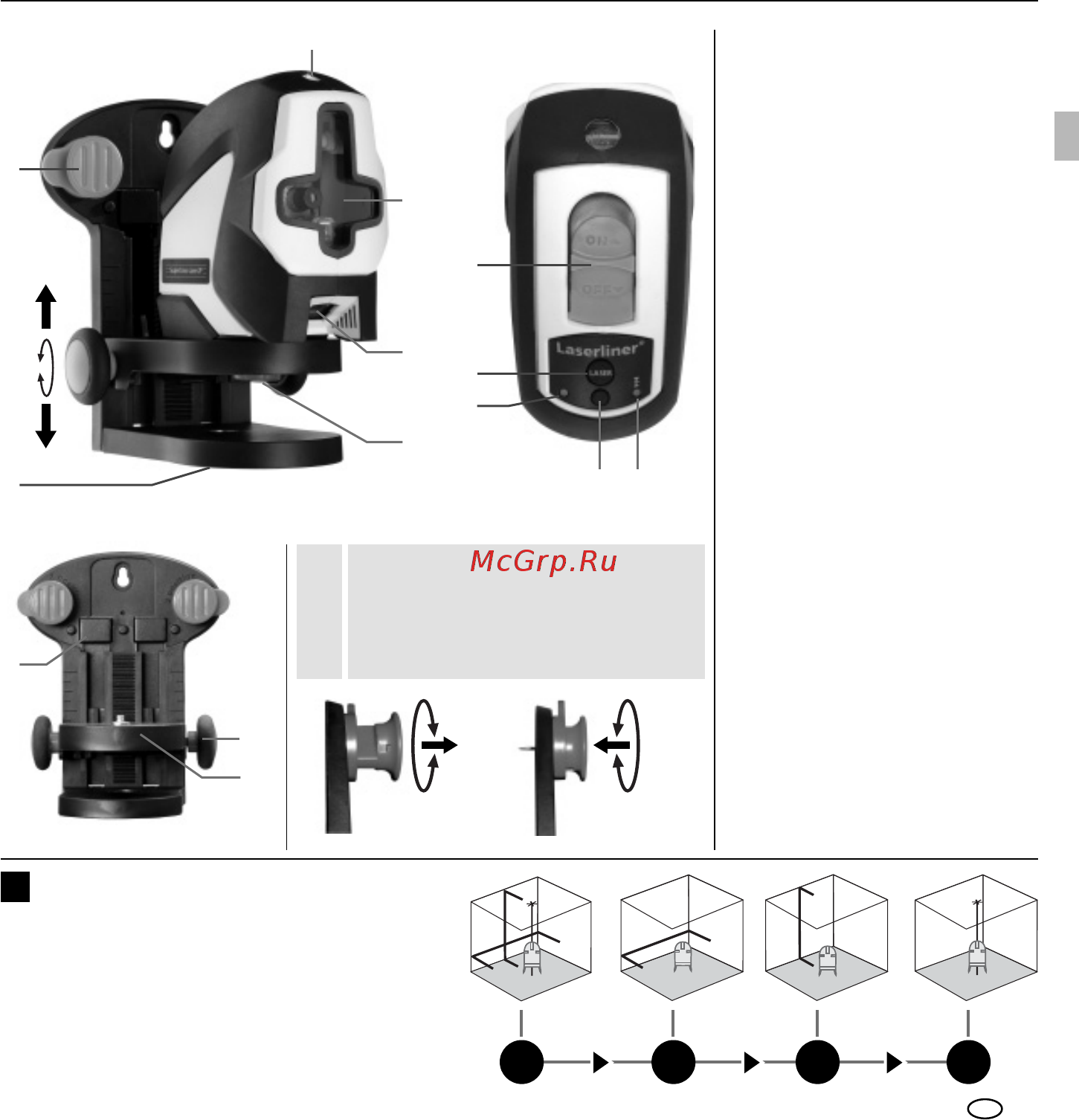

SuperCross-Laser 2P
11
NL
2 Laseruitlaat loodlaser
3 Bevestigingsschroef 1/4“
1 Laseruitlaat
4 5/8”-schroefdraad voor
statief, met inzet voor
1/4”-schroefdraad voor
fotostatief
5 Speciale pennen voor de
bevestiging direct op de
wand
6 AAN- / UIT-schakelaar
transportbeveiliging
7 Keuzetoets laserlijnen
8 LED-bedrijfsindicator
9 Handontvangermodus
10 LED Handontvangermodus
11 Magneten aan de achterzijde
voor de bevestiging op ma-
gnetische voorwerpen.
12 Afstelwiel voor de
hoogteverstelling
13 Statief- / wandhouder met
63 mm hoogteverstelling
1
2
2
5
4
3
6
7
8
9
10
12
11
Draai de speciale pennen voor het
transport steeds in de parkeerpositie -
zie onderste afbeelding. In het andere
geval bestaat gevaar voor letsel.
!
13
Parkeren Bevestigen
Deactiveer de transportbeveiliging, zet de
AAN-/UIT-schakelaar op „ON“. Het laserkruis
en de beide loodlasers verschijnen. Met behulp
van de keuzetoets kunnen de laserlijnen afzon-
derlijk worden geschakeld.
Horizontaal en verticaal nivelleren
3
LASER LASER LASER LASER
03_Manual_SCL_2P_Rev1110_NL.indd Abs1:11 24.11.2010 11:05:38 Uhr
