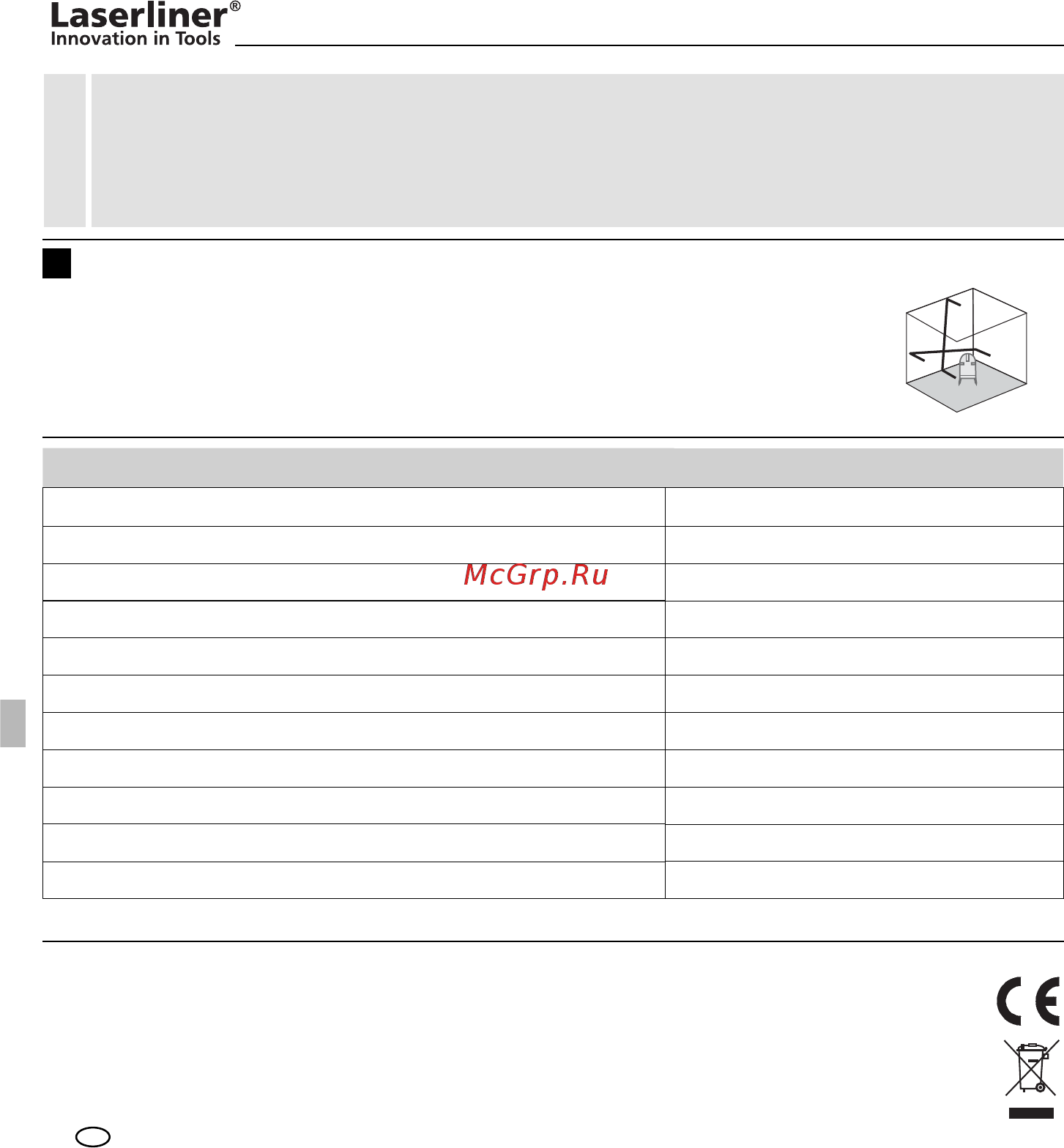

56
RU
Для горизонтального и вертикального нивелирования необходимо снять с блокировки фиксатор
для транспортировки. Как только прибор окажется за пределами автоматического диапазона
нивелирования, равного 4°, лазерные линии и светодиод начинают гореть красным цветом.
Позиционировать прибор так, чтобы он находился в пределах диапазона нивелирования. Светодиод
снова изменяет свой цвет на зеленый, а лазерные линии светятся постоянно.
!
Не отпускать фиксатор для транспортировки, установить двухпозиционный выключатель
в положение ВЫКЛ (OFF). Включить лазер с помощью клавиши выбора и выбрать
направление лучей. Теперь можно получать наклонные поверхности. В этом режиме
невозможно горизонтальное или вертикальное нивелирование, так как лазерные линии
больше не центрируются автоматически. Постоянно горит красный светодиод.
Режим наклона
3
Изготовитель сохраняет за собой право на внесение технических изменений. 11.10
Гарантия, уход за изделием, утилизация
Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории
ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов
и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении
электрических и электронных приборах.
Другие правила техники безопасности и ополнительные инструкции см. по адресу: www.laserliner.com/info
Технические характеристики
Самонивелирование
Точность
Рабочий диапазон (зависит от яркости освещения в комнате)
Длина волны лазера
Длина волны лазера
Источник питания
срок работы элементов питания
Рабочая температура / Температура хранения
Размеры (Ш x В x Г)
вес (без кронштейна для крепления на стене и батарей)
Рабочая область с ручным приемником
± 4°
± 5 мм / 10 м
20 м
в зависимости от приемника: от 30 до 50 м
635 нм
2 / < 1 мВт
4 x 1,5В щелочные батарейки (тип AA, LR6)
ок. 25 ч
от 0°C до +50°C / -10°C ... +70°C
66 x 119 x 124 мм
0,43 кг
14_Manual_SCL_2P_Rev1110_RU.indd Abs1:56 24.11.2010 11:34:36 Uhr
