SuperCross-Laser 2P
85
BG
Проверка на калибровката:
Подготовка за проверка на калибровката:
Можете да контролирате калибровката на лазера. Изправете уреда в средата между две стени, които са
на разстояние най-малко 5 м помежду си. Включете уреда, за целта освободете обезопасяването при
транспорт (лазерен кръст включен). За оптимална проверка, моля, използвайте статив.
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
2 mm / 10 m = OK
Когато между A2 и A3 има разлика по-голяма от 5 мм / 10 м, е необходимо калибриране. Влезте във
връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.
!

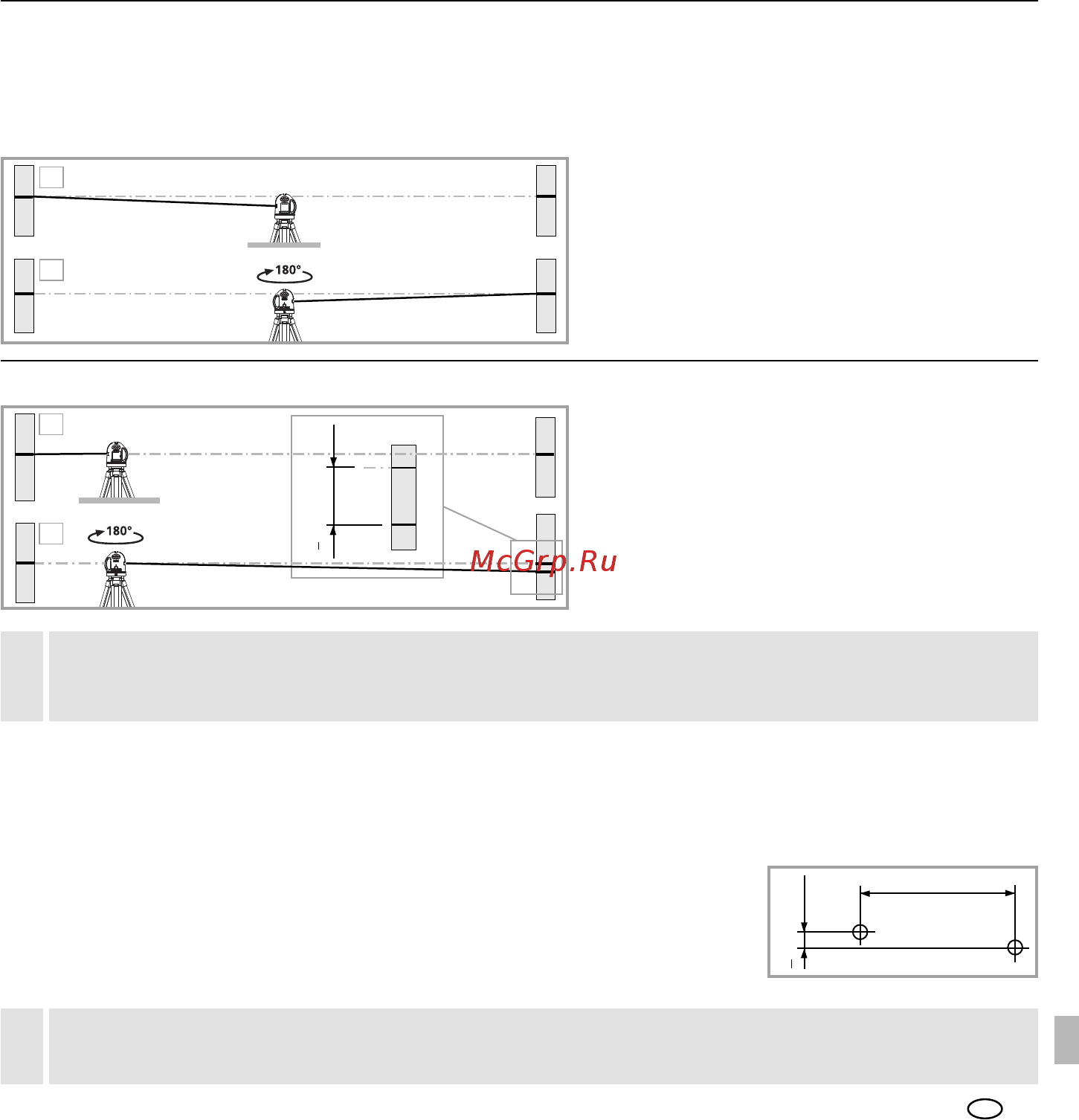

1. Маркирайте т. A1 на стената.
2. Завъртете уреда на 180° и
маркирайте т. A2. Между A1 и A2
имате сега хоризонтална референция.
3. Поставете уреда колкото е възможно
по-близко до стената на височината
на маркираната т. A1.
4. Завъртете уреда на 180° и маркирайте
т. A3. Разликата между A2 и A3 е
допускът.
Проверка на вертикалната линия: Поставете уреда на прибл. 5 м от стена. Закрепете към стената отвес
с дълъг 2,5 м шнур, отвесът следва да се движи свободно махово. Включете уреда и насочете вертикалния
лазер към шнура на отвеса. Точността се намира в рамките на допуска, когато отклонението между линията на
лазера и шнура на отвеса не е по-голямо от ± 1.5 мм.
Проверка на хоризонталната линия:
Поставете уреда на прибл. 5 м от стена и включете лазерния кръст. Маркирайте
т. B на стената. Завъртете лазерния кръст прибл. 2,5 м надясно и маркирайте
т. C. Проверете дали хоризонталната линия от C ± 2 мм се намира на еднаква
височина с т. В. Повторете операцията със завъртане наляво.
B
C
2,5 m
< 2 mm = OK
Редовно проверявайте калибрирането на прибора преди употреба, след транспортиране и след
продължително съхранение.
!
