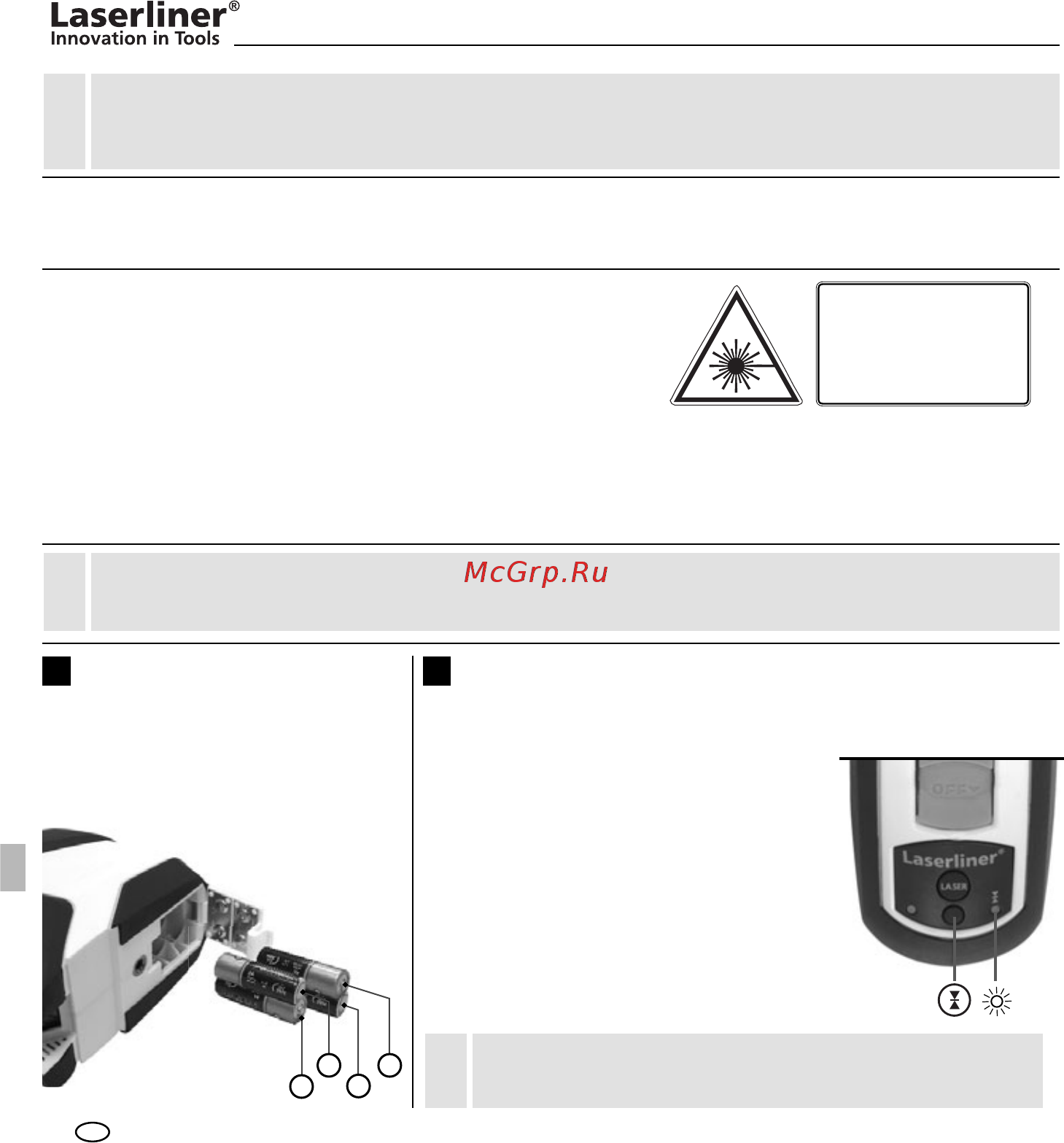

66
EE
Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige
neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.
!
Loodimisfunktsiooniga automaatne ristjoonlaser ja integreeritud käsivastuvõtumoodus
keraamiliste plaatide, tarindite, akende, uste jne joondamiseks.
Üldised ohutusjuhtnöörid
LASERIKIIRGUS – MITTE
VAADATA LASERIKIIRT!
LASERIKLASS 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Tähelepanu! Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus
kohas! Seadet ei tohi sihtida inimeste suunas. Seade on kvaliteetne
lasermõõteseade ning on tehases sajaprotsendiliselt seadistatud
siin nimetatud tolerantsile. Tootevastutusega seotud põhjustel
juhime tähelepanu järgmistele asjaoludele: kontrollige kalibreerimist
korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime tähelepanu
sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes töökojas. Kui viite kalibreerimise ise läbi, on see vaid
ligikaudne ning kalibreerimise täpsus oleneb Teie hoolikusest.
Avage patareide kast ja asetage
patareid (4 x tüüp AA) sisse nii,
nagu sümbolil näidatud. Pöörake
sealjuures tähelepanu õigele
polaarsusele.
Patareide sisestamine
Transportimise ajaks lülitage laserkiired välja ja Ö kseerige pendel. Seadke SISSE/VÄLJA nupp asendisse „OFF”!
!
1 2
+
–
–
+
KäsivastuvõtumoodusLisavarustus:
Töötamine laservastuvõtjaga RX
Kasutage nivelleerimiseks suurtel kaugustel või
mitte enam nähtavate laserjoonte puhul laser-
vastuvõtjat RX (lisavarustus). Laservastuvõtjaga
töötamiseks lülitage joonlaser käsivastuvõ-
tumooduse klahviga käsivastuvõtumoodus-
esse. Nüüd pulseerivad laserjooned kõrge
sagedusega ning muutuvad tumedamaks.
Laservastuvõtja tuvastab laserjooni eelmainitud
pulseerimise kaudu.
Järgige joonlaseri vastuvõtja kasutusjuhendit.
!
17_Manual_SCL_2P_Rev1110_EE.indd Abs1:66 24.11.2010 11:37:20 Uhr
