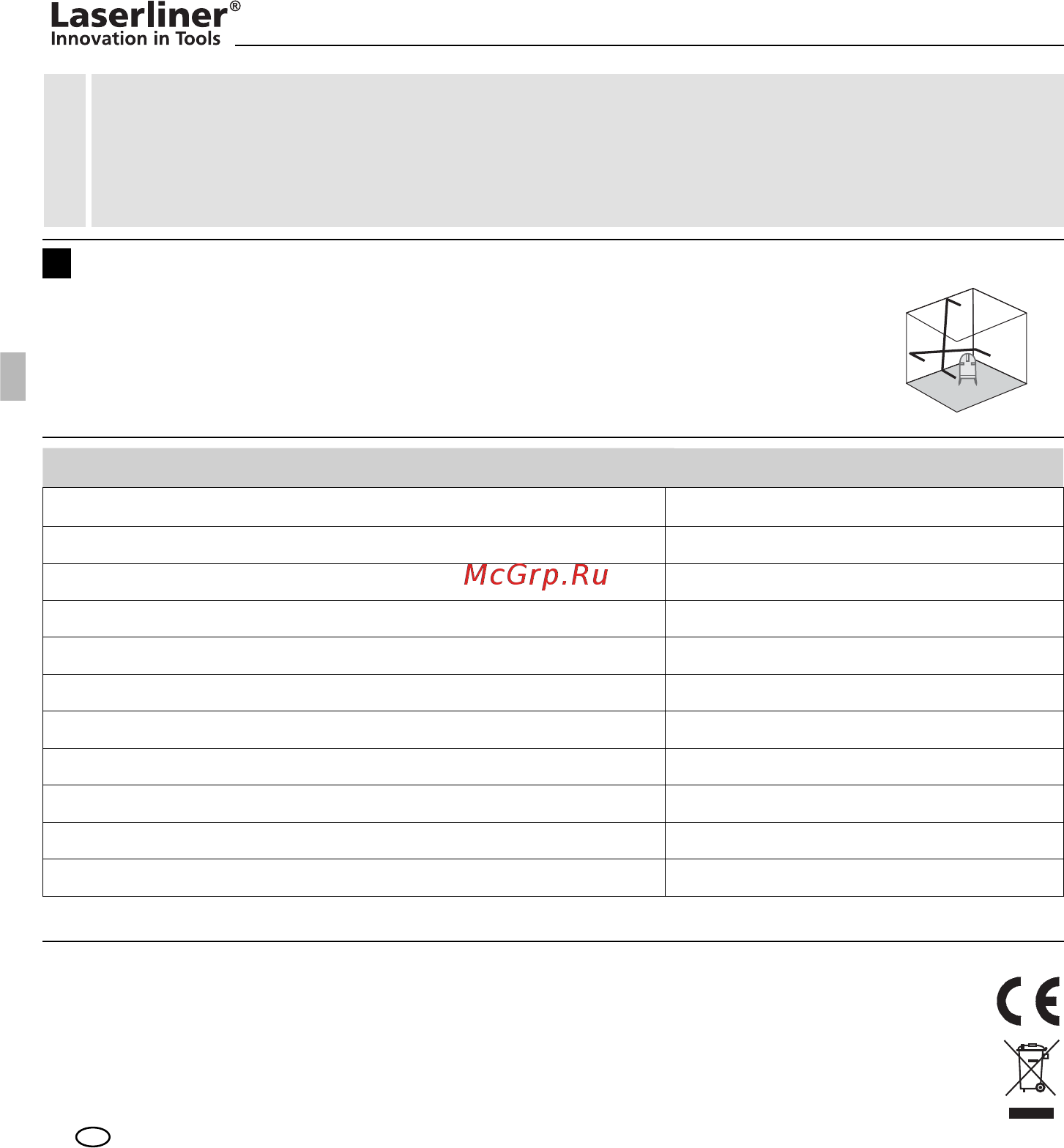

Laserliner SuperCross-Laser 2P 081.125A [28/92] Dati tecnici
![Laserliner SuperCross-Laser 2P 081.125A [28/92] Dati tecnici](/views2/1594235/page28/bg1c.png)
28
IT
Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l‘apparecchio si
venisse a trovare al di fuori del campo di livellamento automatico di 4°, le linee laser iniziano a lampeggiare
e si accende la luce rossa del LED. Posizionare l‘apparecchio in modo che si trovi all‘interno del campo di
livellamento. La luce del LED diventa verde e le linee laser emettono una luce costante.
!
Non sbloccare la sicura di trasporto e portare l’interruttore ON/OFF in posizione “OFF”. Con
il tasto di selezione accendere e selezionare i laser. È ora possibile tracciare piani inclinati. In
questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser
non si orientano più automaticamente. I LED emettono una luce rossa costante.
Modalità d’inclinazione
3
Fatto salvo di modiÖ che tecniche. 11.10
Garanzia, manutenzione e smaltimento
L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno
dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito
separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elett-
roniche usate.
Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
Dati tecnici
Range di autolivellamento
Precisione
Portata (in funzione della luminosità dell'ambiente)
Lunghezza delle onde laser
Classe laser / Potenza d’uscita laser a proiezione di linee
Alimentazione
Durata di esercizio
Temperatura d’esercizio / di stoccaggio
Dimensioni (L x A x P)
Peso (senza supporto a parete e pile)
Area di lavoro con ricevitore manuale
± 4°
± 5 mm / 10 m
20 m
a seconda del ricevitore: da 30 a 50 m
635 nm
2 / < 1 mW
4 batterie alcaline da 1,5 V (tipo AA, LR6)
circa 25 ore
da 0 °C a +50 °C / da -10 °C a +70 °C
66 x 119 x 124 mm
0,43 kg
07_Manual_SCL_2P_Rev1110_IT.indd Abs1:28 24.11.2010 11:22:54 Uhr
