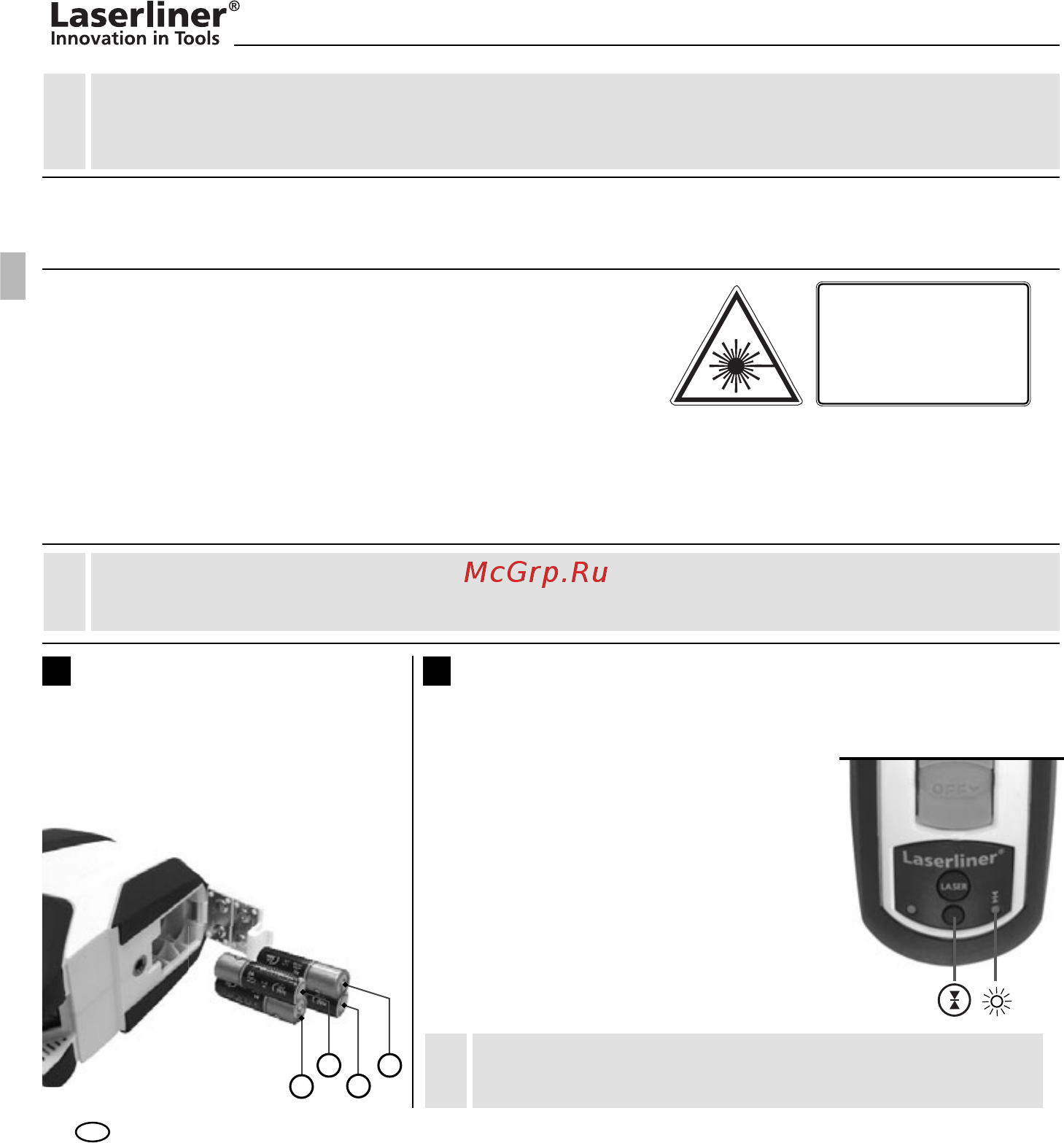

18
FR
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques supplémentaires et concernant la
garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Le laser en croix automatique équipé de la fonction d‘aplomb et du mode récepteur manuel
intégré pour l’alignement des carrelages, des supports, des fenêtres, des portes, etc.
Consignes générales de sécurité
Rayonnement laser!
Ne pas regarder dans le
faisceau!
Appareil à laser de classe 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Attention : Ne pas regarder directement le rayon! Le laser ne doit
pas être mis à la portée des enfants! Ne pas l‘appareil sur des per-
sonnes sauf si nécessaire. L‘outil est un appareil de mesure laser de
grande qualité, dont les marges de tolérance sont réglées en usine
avec une exactitude parfaite. Pour des raisons de garantie nous
attirons votre attention sur les points suivants : Contrôler régulièrement le calibrage avant chaque utilisation et après
chaque transport. Nous attirons votre attention sur le fait qu‘un calibrage optimal n‘est réalisable que par un artisan
expérimenté. Un calibrage performant par vousmême dépend de votre compétence personnelle.
Ouvrir le compartiment à piles et
introduire les piles (4 du type AA)
en respectant les symboles de pose.
Veiller à ce que la polarité soit
correcte.
Mise en place des piles
Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l’interrupteur
MARCHE/ARRÊT sur « OFF » (ARRÊT) !
!
Mode récepteur manuel
En option : Fonctionnement avec le récepteur de laser RX
Utiliser un récepteur de laser RX (en option)
pour le nivellement sur de grandes distances
ou en cas de lignes laser qui ne sont plus
visibles. Mettre le laser à lignes en mode
récepteur manuel en appuyant sur la touche
du mode récepteur manuel pour pouvoir
travailler avec le récepteur laser. Les lignes
laser sont soumises à des pulsations de haute
fréquence et les lignes laser deviennent
plus sombres. A partir de ces pulsations, le
récepteur de laser reconnaît les lignes laser.
Tenir compte du mode d‘emploi du récepteur laser pour le
laser à lignes.
!
