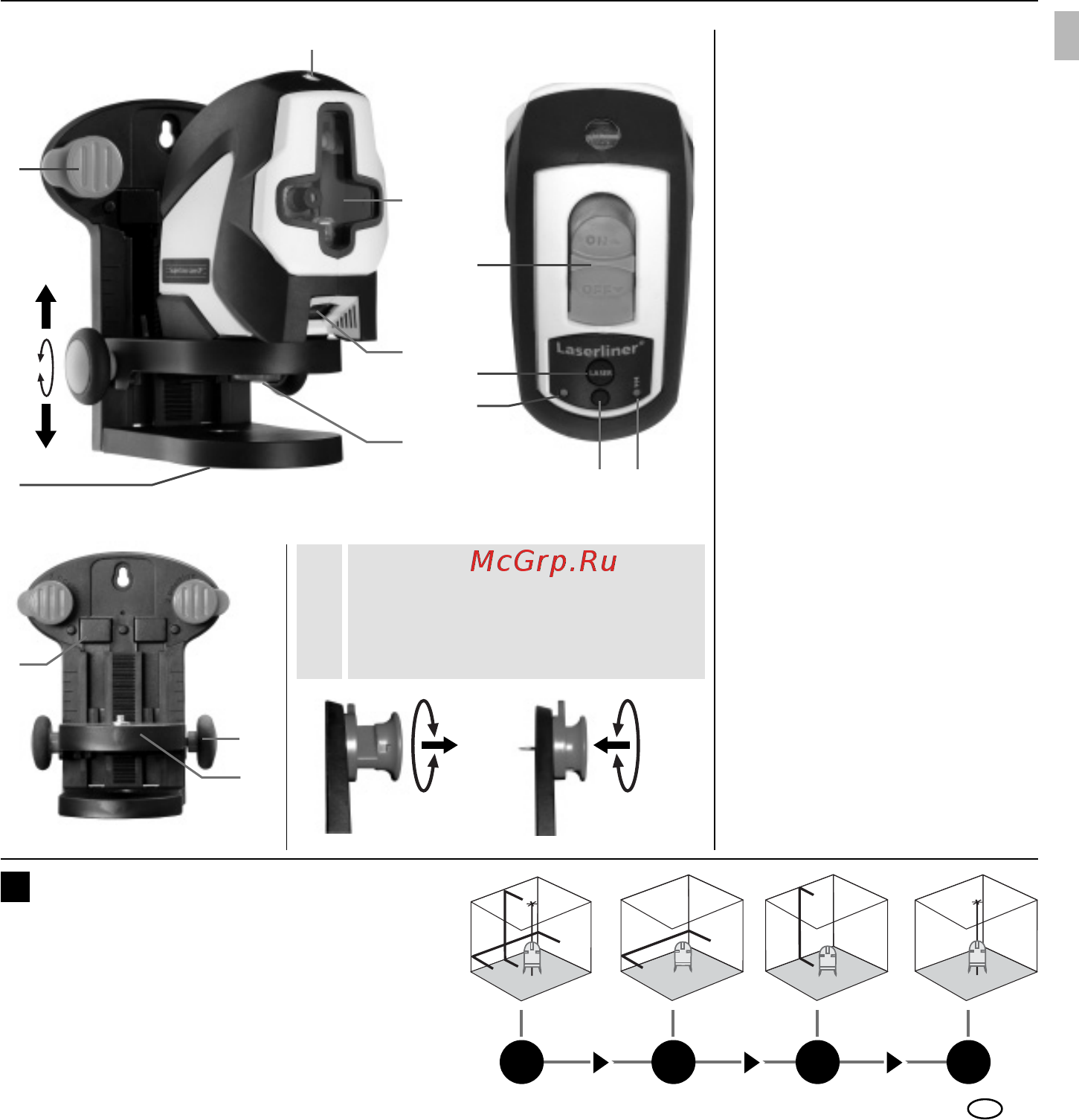

SuperCross-Laser 2P
3
DE
4 5/8”- Stativgewinde mit
Inneneinsatz für 1/4”
Fotostativ-Gewinde
5 Spezialstifte zur Befestigung
direkt an der Wand
6 AN / AUS - Schalter;
Transportsicherung
7 Wahltaste Laserlinien
8 LED Betriebsanzeige
9 Handempfängermodus
10 LED Handempfängermodus
11 Haftmagnete auf der
Rückseite zur Befestigung an
magnetischen Gegenständen
12 Justierrad zur Höhenver-
stellung
13 Stativ- / Wandhalterung mit
63 mm Höhenverstellung
2 Laseraustrittsfenster Lotlaser
3 Befestigungsschraube 1/4“
1 Laseraustrittsfenster
1
2
2
5
4
3
6
7
8
9
10
12
11
Für den Transport die Spezialstifte
immer in die Park position drehen,
siehe untere Abbildung. Sonst besteht
Verletzungs gefahr.
!
13
Parken Befestigen
Die Transportsicherung lösen, AN/AUS-Schalter
auf “ON” stellen. Das Laserkreuz, sowie die
beiden Lotlaser, erscheinen. Mit der Wahltaste
können die Laserlinien einzeln geschaltet
werden.
Horizontal und vertikal Nivellieren
3
LASER LASER LASER LASER
