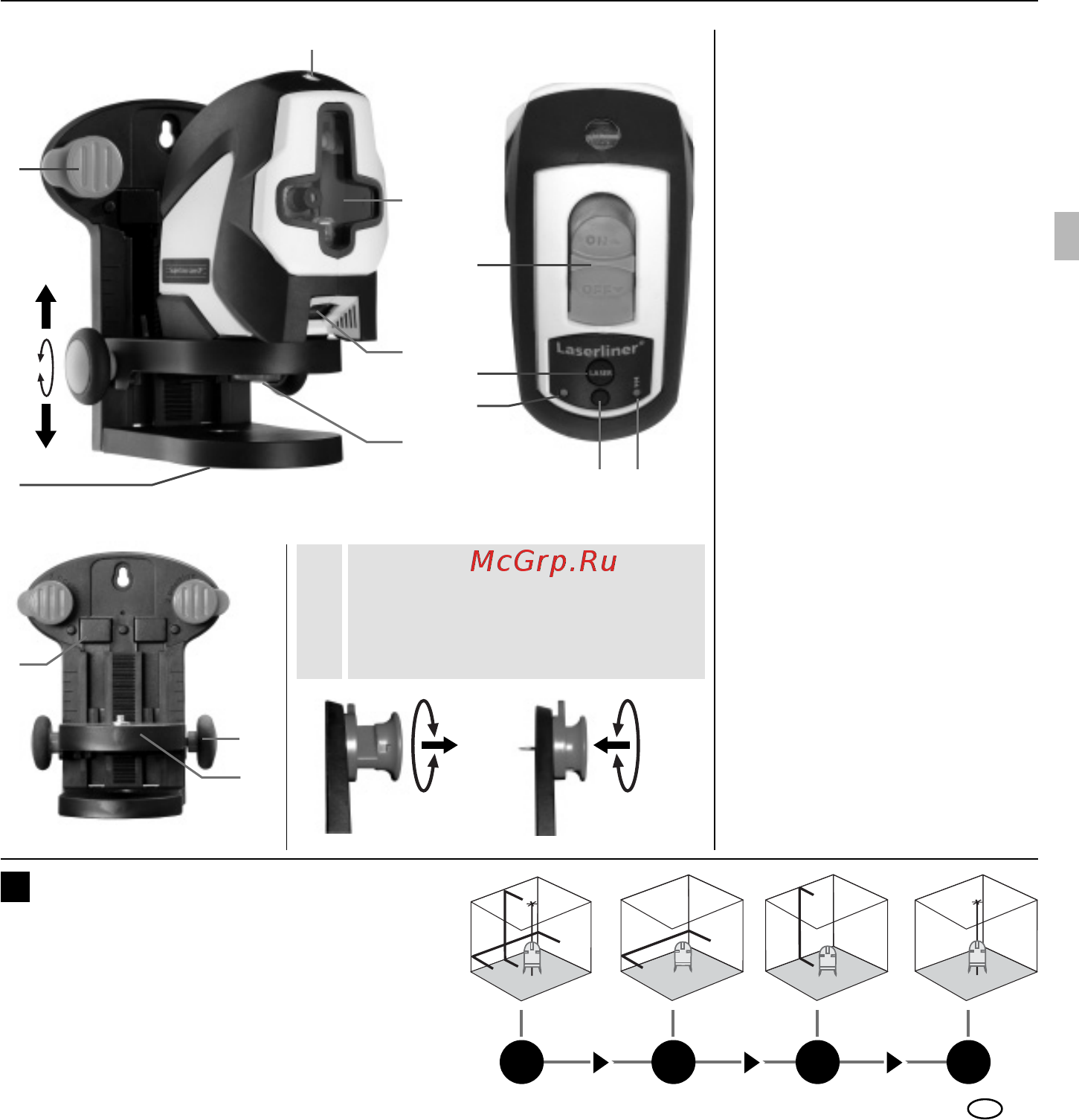

SuperCross-Laser 2P
19
FR
2 Fenêtre de sortie du rayon
laser du laser d‘aplomb
3 Vis de Ö xation de 1/4 ”
1 Fenêtre de sortie du rayon laser
4 Filetage 5/8” pour trépieds
standards (avec accessoire
complémentaire 1/4”
compatible trépied d‘appareil
photo)
5 Broches spéciales pour la
Ö xation directe sur le mur
6 Interrupteur MARCHE / ARRÊT
Blocage de transport
7 Touche de sélection des
lignes laser
8 DEL d‘afÖ chage du
fonctionnement
9 Mode récepteur manuel
10 DEL mode récepteur manuel
11 Aimants de maintien situés
au dos de l’instrument pour
la Ö xation sur des objets
magnétiques
12 Molette pour le réglage en
hauteur
13 Fixation pour le trépied /mur
réglable en hauteur sur 63 mm
1
2
2
5
4
3
6
7
8
9
10
12
11
Toujours tourner les broches spéciales
en position de stacionner pour le trans-
port (voir l’illustration ci-dessous). Sinon,
risque de blessures !
!
13
Rangement Fixation
Dégager le blocage de transport, met-
tre l’interrupteur MARCHE/ARRÊT sur
« ON » (MARCHE). La croix laser ainsi que les
deux lasers d‘aplomb apparaissent. La touche
de sélection permet d‘activer séparément les
lignes laser.
Nivellements horizontal et vertical
3
LASER LASER LASER LASER
05_Manual_SCL_2P_Rev1110_FR.indd Abs1:19 24.11.2010 11:20:04 Uhr
