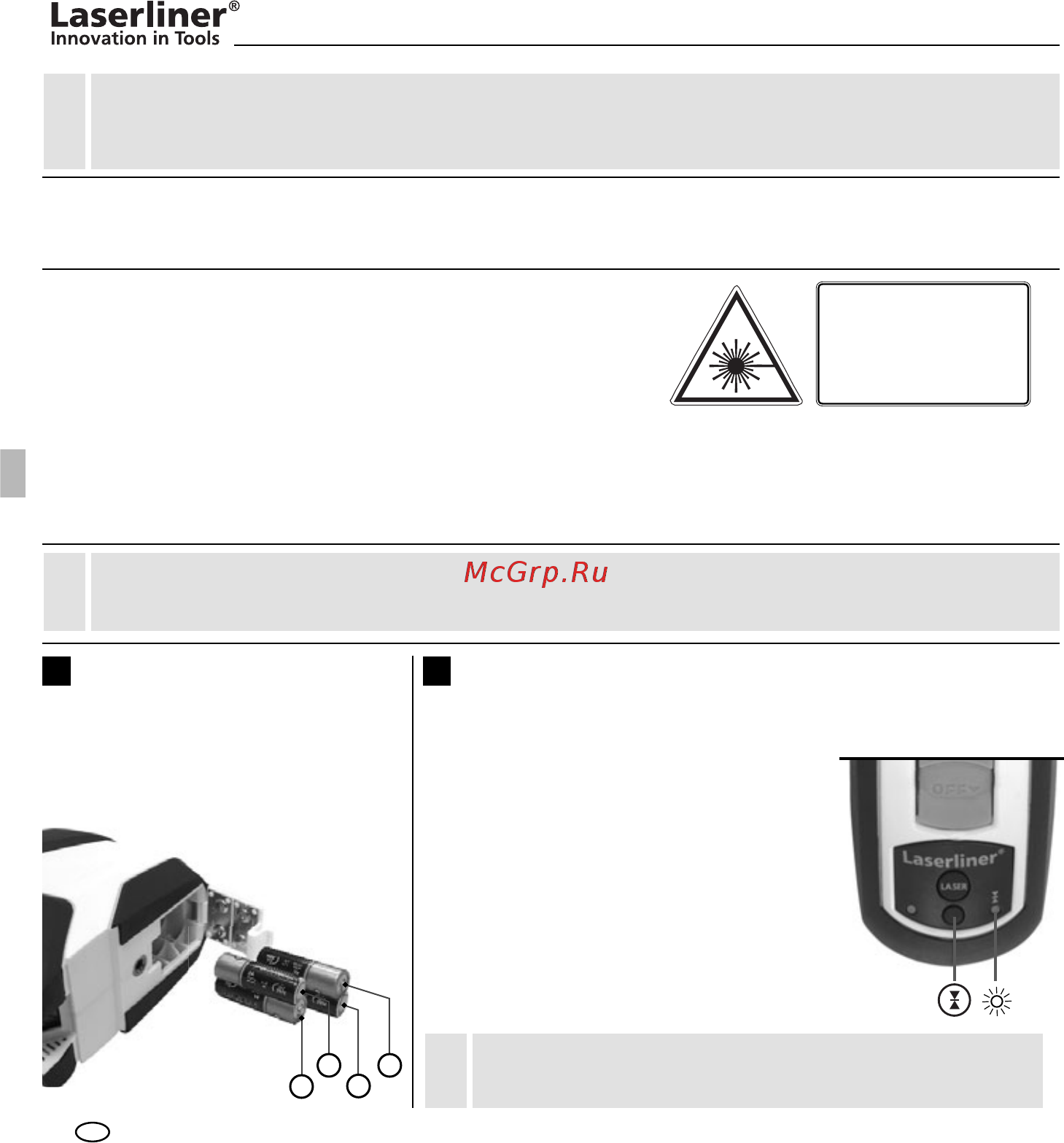

![Laserliner SuperCross-Laser 2P 081.125A [34/92] Paristojen asettaminen](/img/pdf.png)
Laserliner SuperCross-Laser 2P 081.125A [34/92] Paristojen asettaminen
![Laserliner SuperCross-Laser 2P 081.125A [34/92] Paristojen asettaminen](/views2/1594235/page34/bg22.png)
34
FI
Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita.
Säilytä hyvin nämä ohjeet.
!
Automaattinen ristiviivalaser, jossa luotilaser ja integroitu käsivastaanotin-toimintatila.
Soveltuu erinomaisesti laatoituksen, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen
Yleisiä turvaohjeita
Lasersäteilyä!
Älä katso säteeseen!
Laser luokka 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Varoitus: Älä katso suoraan säteeseen! Laserlaite ei saa joutua la-
sten käsiin. Älä koskaan tähtää lasersädettä ihmistä kohti. Käytössäsi
on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 %
ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme
kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän
varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy suorittamaan
absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen ja absoluuttinen
kalibrointitarkkuus vaatii erityistä huolellisuutta.
Avaa paristolokero ja aseta paristot
(4 x tyyppi AA) sisään ohjeiden
mukaisesti. Huomaa paristojen
oikea napaisuus.
Paristojen asettaminen
Sammuta kaikki laserit aina kuljetuksen ajaksi ja lukitse heiluri, käännä PÄÄLLE/POIS-katkaisija asentoon “OFF“!
!
1 2
+
–
–
+
KäsivastaanotintilaValinnaisesti:
Työskentely laservastaanottimella RX
Käytä laservastaanotinta RX (lisävaruste)
linjaukseen pitkillä välimatkoilla ja silloin,
kun laserviiva ei enää muuten näy. Kun
käytät laservastaanotinta, kytke viivalaser
käsivastaanottimen painikkeella käsivastaa-
notintilaan. Laserviivat sykkivät nyt korkealla
taajuudella. Laserviivoista tulee tummempia.
Laservastaanotin tunnistaa laserviivat tästä
sykkeestä.
Noudata laservastaanottimen viivalasereita koskevia ohjeita.
!
