![Laserliner SuperCross-Laser 2P 081.125A [4/92] Neigungsmodus](/img/pdf.png)

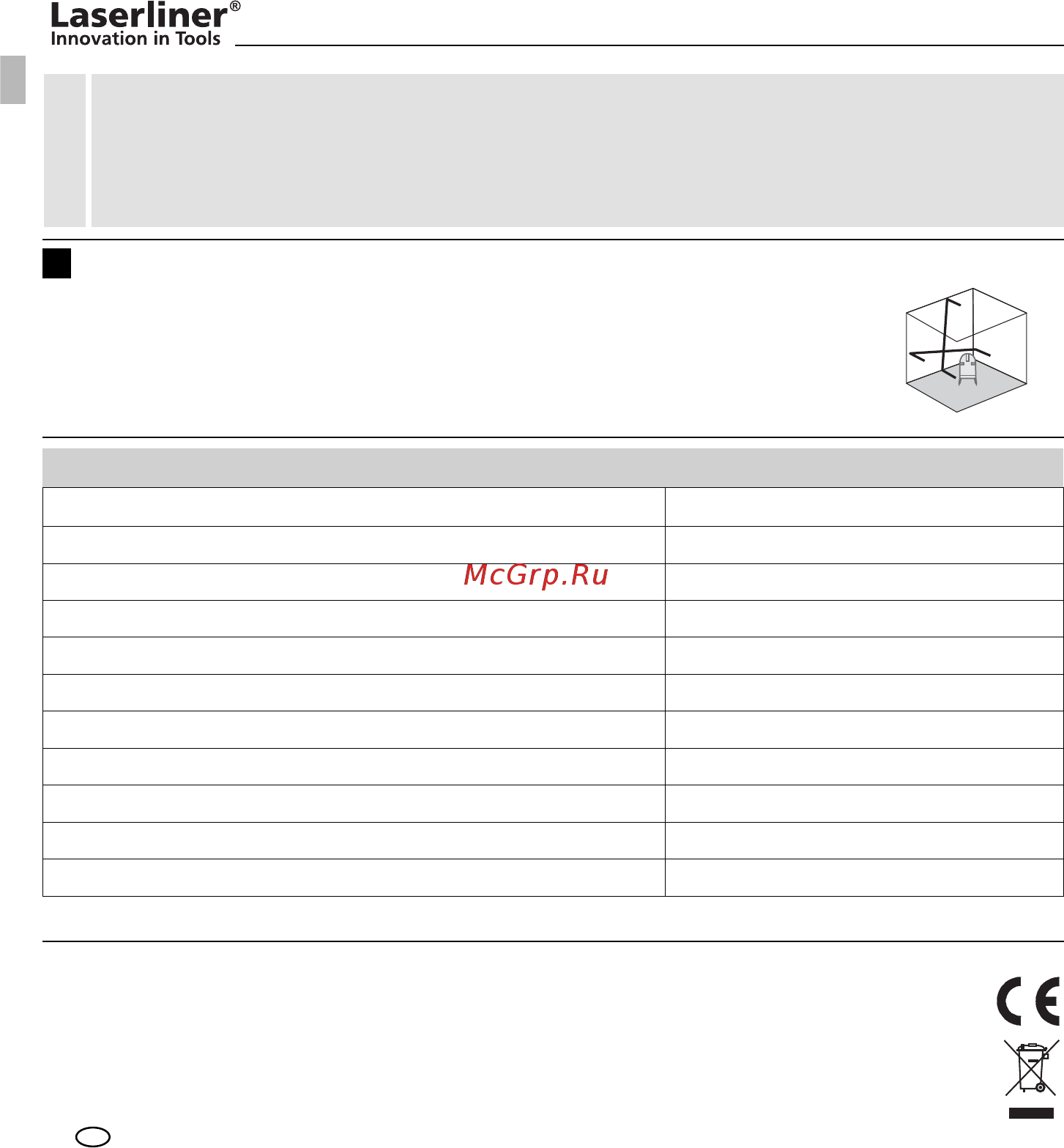

Laserliner SuperCross-Laser 2P 081.125A [4/92] Neigungsmodus
![Laserliner SuperCross-Laser 2P RX Set 150 081.128A [4/92] Neigungsmodus](/views2/1594235/page4/bg4.png)
4
DE
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät
außerhalb des automatischen Niverllierbereichs von 4° beÖ ndet, blinken die Laserlinien und die LED leuchtet
rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs beÖ ndet. Die LED wechselt
wieder auf grün und die Laserlinien leuchten konstant.
!
Die Transportsicherung nicht lösen, AN/AUS-Schalter auf “OFF” stellen. Die Laser mit der
Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In die-
sem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht
mehr automatisch ausrichten. Die LED leuchtet konstant rot.
Neigungsmodus
3
Technische Änderungen vorbehalten. 11.10
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Technische Daten
Selbstnivellierbereich
Genauigkeit
Arbeitsbereich (von Raumhelligkeit abhängig)
Laserwellenlänge
Laserklasse / Ausgangsleistung Linienlaser
Stromversorgung
Betriebsdauer
Betriebs- / Lagertemperatur
Abmessungen (B x H x T)
Gewicht (ohne Wandhalterung und Batterien)
Arbeitsbereich mit Handempfänger
± 4°
± 5 mm / 10 m
20 m
abhängig vom Empfänger: 30 bis 50 m
635 nm
2 / < 1 mW
4 x 1,5V Alkalibatterien (Typ AA, LR6)
ca. 25 Std.
0°C ... +50 °C / -10°C ... +70 °C
66 x 119 x 124 mm
0,43 kg
01_Manual_SCL_2P_Rev1110_DE.indd 4 24.11.2010 10:59:36 Uhr
